环形槽道式虹膜调节机构结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:420805
  • 环形槽道式虹膜调节机构结构设计
  • 环形槽道式虹膜调节机构结构设计
  • 环形槽道式虹膜调节机构结构设计
  • 环形槽道式虹膜调节机构结构设计
  • 环形槽道式虹膜调节机构结构设计
  • 环形槽道式虹膜调节机构结构设计
  • 环形槽道式虹膜调节机构结构设计

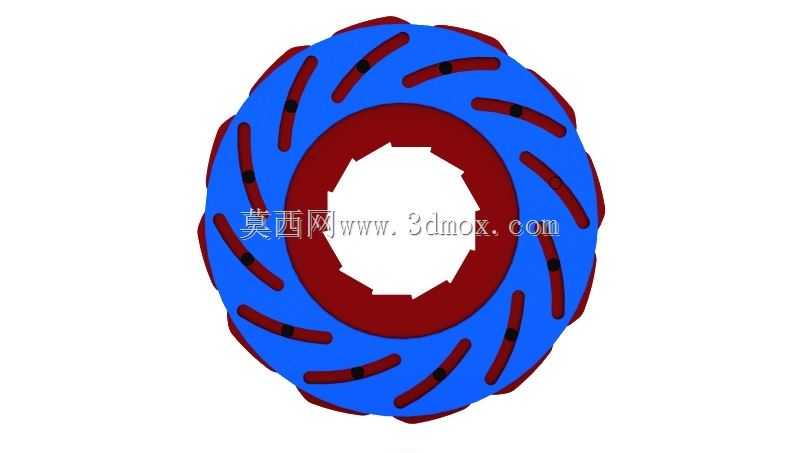

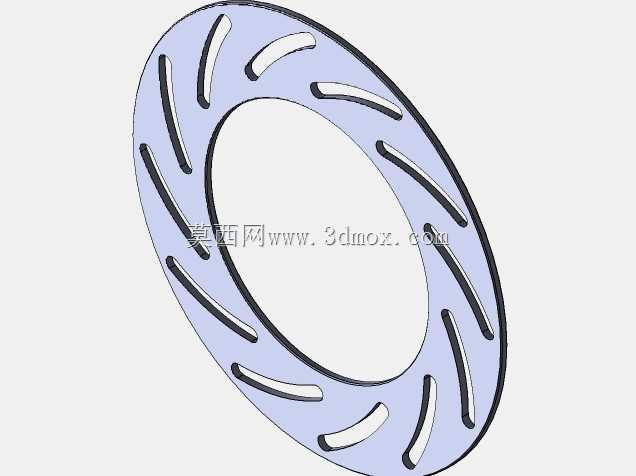

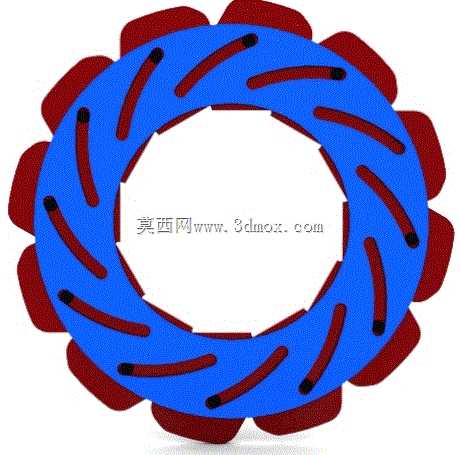

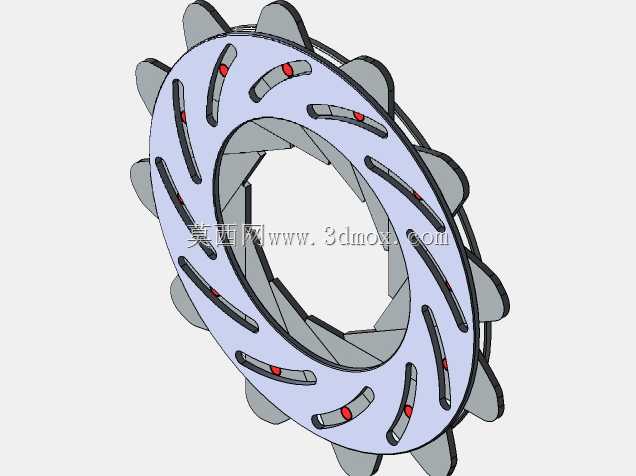

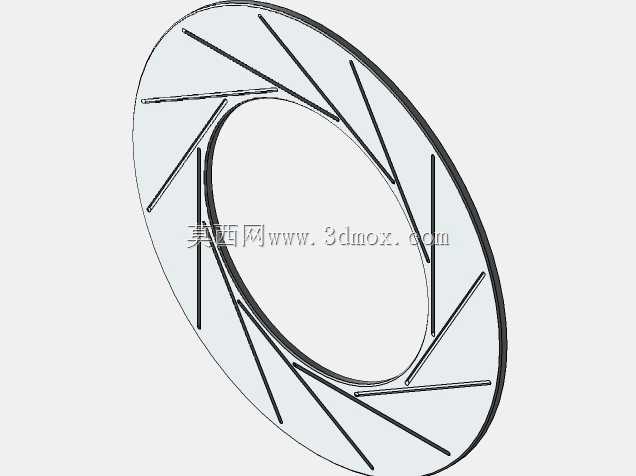

  在流体管路通径调节、光学通光孔径控制、自动化设备工位挡停限位这类需要连续改变中心通径大小的工况里,这类环形槽道式虹膜调节构件是非常成熟的执行结构,和传统闸板、蝶阀类的单轴翻转或平移调节结构不同,它的通径变化是沿中心圆周方向均匀收缩或扩张,不会出现通径偏心、流道单侧遮挡的问题,在对通径同轴度要求高的场景里优势非常明显。从结构本身来看,整个构件采用双层环形叠片布局,外层蓝色部分为固定导向基座,基座上沿圆周等距加工了12条斜向导向槽,每个槽道的倾斜角度经过反复校核,保证内层红色活动叶片在沿槽道滑动时,所有叶片的内缘能同步形成正多边形的中心通径,不会出现叶片卡滞、通径边缘错位的问题。内层的活动叶片采用耐磨改性尼龙材质加工,

  和基座的接触面上做了0.1mm的间隙配合,既保证滑动时无旷量,又不会因为热胀冷缩出现卡涩,叶片内缘做了R0.5的圆角过渡,避免调节过程中刮擦穿过中心的管路、线束或者光学镜片。中心的内孔为十二边形结构,是整个机构的动力输入接口,和驱动轴连接时采用型面配合传递扭矩,不需要额外加键,能消除键连接带来的回程间隙,保证调节精度控制在0.2mm以内。安装边界上,整个构件的外径为标准120mm,基座厚度18mm,中心通径的调节范围从12mm到55mm连续可调,安装时通过基座外圈均布的4个M5沉头孔固定在设备安装面板上,沉头孔的位置度公差控制在0.05mm,保证安装后机构中心和设备通径中心的同轴度符合要求。设计过程中需要重点考虑槽道的受力情况,

  当机构处于最小通径位置时,每个叶片受到的介质推力会通过导向槽传递到基座上,因此槽道的壁厚设计为3mm,能承受最大0.3MPa的介质压力而不变形,同时在每个导向槽的两端都做了限位凸台,限制叶片的最大滑动行程,避免叶片脱出导向槽。这类结构在实际应用中,常见于实验室通风系统的风量调节口、光学检测设备的光圈调节模块、包装设备的袋口定心机构,相比多叶片拼接的传统虹膜结构,这种一体化斜槽驱动的结构零件数量减少了60%,装配时不需要逐个调整叶片位置,只需要将所有叶片的导向销卡入基座槽道,再盖上压圈即可完成装配,装配效率提升明显。在做运动仿真的时候需要重点验证叶片在全行程内的干涉情况,尤其是最小通径位置,相邻叶片的搭接量要保持在2mm以上,

  避免出现通径缝隙漏光、漏风的问题,同时导向销和槽道的配合要选用自润滑材质,长期往复调节不需要额外加注润滑脂,适合在洁净车间、光学实验室这类对油污敏感的场景使用。另外,整个机构的驱动可以搭配步进电机或者手动旋钮,中心的十二边形接口可以直接和标准舵机的输出盘连接,不需要额外做转接件,做自动化改造时非常方便,手动调节版本可以在基座外圈加刻度环,直接读取当前的通径数值,适合需要手动标定参数的实验设备使用。结构的受力分析显示,当驱动扭矩达到0.8N·m时,就能推动叶片完成全行程动作,因此不需要搭配大扭矩的驱动部件,能有效降低整套设备的成本和安装空间。
