GRABCAD立体标识三维造型设计

　　做机械设计久了，除了常规的设备结构、传动部件建模，偶尔也会接触到工业展示类的立体标识造型需求，这类造型看似和核心机械结构无关，实则在工业展会、企业展厅、产品发布会现场的应用场景非常广泛，很多装备制造企业的展区入口、设备展示台旁，都会设置这类立体字标识，用来强化品牌视觉记忆点，同时和周边的工业设备形成视觉呼应，不会像普通平面喷绘那样缺乏工业质感。

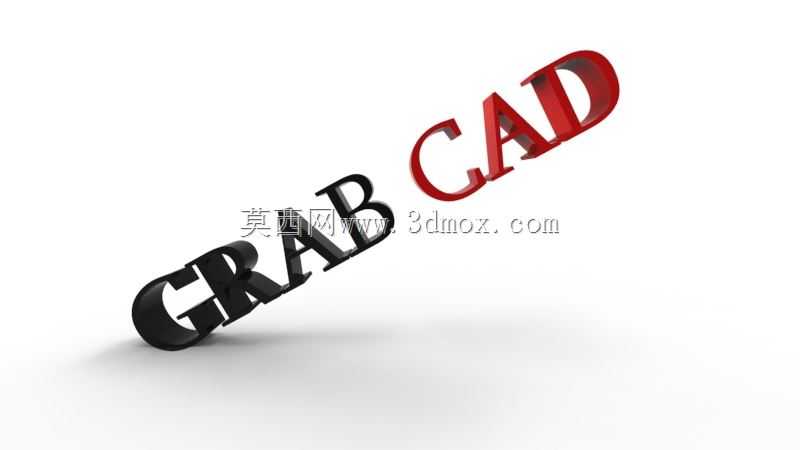

　　这次做的GRABCAD立体字母标识造型，首先要考虑的是实际落地的安装边界，这类标识通常有两种安装场景，一种是直接放置在展厅地面，作为独立展示装置，另一种是固定在背景墙或展示台立面，作为墙面标识。如果是落地放置的版本，整体高度控制在800mm到1200mm区间比较合适，这个高度刚好和成年人站立时的视线齐平，观众进入展区第一眼就能捕捉到标识内容，底座的宽度要根据每个字母的重心分布调整，比如G、R、B这类底部接触面积较大的字母，底座可以做窄一些，而C、A、D这类重心偏高或者底部支撑点少的字母，底座要适当加宽，保证放置时的稳定性，避免人员触碰后倾倒。如果是墙面安装的版本，整体厚度控制在50mm到150mm即可，太厚会增加墙面的承重负担，太薄则失去立体字的视觉层次感，安装时在字母背面预留挂装孔位，孔位间距要匹配常规的墙面膨胀螺栓安装尺寸，避免现场安装时重新打孔破坏造型表面。

　　从设计思路上来说，这类立体标识不能直接用平面字体拉伸成型，直接拉伸的字边缘过于锐利，在工业场景中很容易磕碰划伤，而且视觉上也比较生硬，不符合工业设计的厚重质感。所以建模时首先要对字母的边缘做倒圆角处理，圆角半径根据整体尺寸调整，落地版的圆角半径可以做到15mm到20mm，墙面版的圆角半径控制在3mm到8mm，既消除了锐边的安全隐患，也让光线照射在字面上时能形成柔和的光影过渡，不会出现生硬的明暗分界线。另外字母的倾斜角度也经过反复调整，最终选择的倾斜角度刚好能让立体字在常规展厅灯光下，在地面或墙面投射出长度合适的阴影，强化立体视觉效果，同时倾斜后的重心依然落在支撑底座范围内，不会出现倾覆风险。

　　功能特性方面，这类工业场景用的立体标识，和普通广告字的需求有明显区别，普通广告字更多考虑视觉效果，而工业场景的标识要兼顾耐用性和场景适配性。如果是用于车间入口或者户外展区的版本，建模时要预留内部的加强筋结构，避免大尺寸的字母在搬运或者长期使用过程中出现变形，壁厚根据材质选择调整，如果采用金属板材焊接成型，壁厚控制在2mm到3mm即可，如果采用3D打印或者树脂浇筑成型，壁厚可以适当增加到4mm到5mm，保证结构强度。另外标识的表面处理也要在建模时预留工艺余量，比如后续要做喷漆、喷砂或者阳极氧化处理的话，模型表面要预留0.1mm到0.2mm的工艺余量，避免表面处理后尺寸出现偏差，导致字母拼接时出现缝隙。

　　实际建模过程中，还要考虑后续加工的工艺可行性，比如字母的内部空腔不能做成完全封闭的结构，要预留排水和通风孔，如果是户外使用的版本，下雨后空腔内的积水可以及时排出，避免长期积水腐蚀内壁，如果是需要内置光源的发光版本，还要在字母背面预留灯条安装槽和走线孔，走线孔的位置要隐蔽，不能从正面看到走线痕迹，安装槽的尺寸要匹配常规的LED软灯条尺寸，方便后续现场组装。很多新手做这类造型的时候容易忽略加工工艺的问题，把模型做成完全封闭的实体，不仅浪费加工材料，后续做表面处理的时候内部的气体或者残液无法排出，很容易导致表面鼓包或者涂装缺陷。

　　另外不同字母的衔接位置也要做细节处理，虽然这组字母是独立分开的，但摆放时的相对位置是固定的，建模时要在每个字母的底座上预留定位标记，方便现场安装时快速对齐位置，不需要反复测量调整，保证安装后的整体视觉效果和设计方案一致。定位标记的位置要做在底座和地面接触的底面，不会影响正面的视觉效果，标记采用凹槽设计，安装时只需要在地面按照预设位置做好对应标记，就能快速完成摆放定位，大幅降低现场安装的工作量。

　　从应用延伸的角度来说，这类立体字母的建模逻辑，也可以复用在设备铭牌、操作指示标识的设计上，工业设备上的很多标识牌同样需要立体造型和一定的结构强度，掌握这类造型的建模思路，在做设备整体设计的时候，就能把标识部分和设备外壳做一体化设计，不需要后续额外粘贴标识牌，既提升了设备的整体质感，也避免了标识牌脱落的问题。很多工程师在做设备设计的时候往往只关注核心功能结构，忽略这些外观标识的细节，实际上这些细节恰恰是体现设备设计完成度的关键部分，工业产品的质感从来都不是靠核心参数堆出来的，而是藏在这些容易被忽略的细节处理里。
