AR15低接收机数控加工定位夹具三维设计

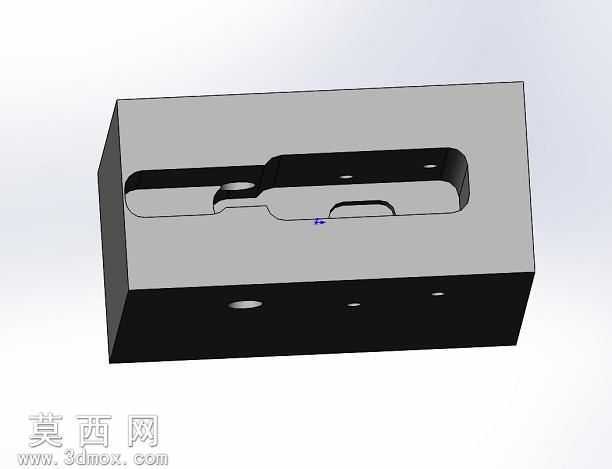

本作品为适配AR15低接收机加工工序的专用定位夹具三维模型，整体采用模块化的块体式基座设计，建模阶段依托三维参数化设计软件完成全特征构建，首先以长方体毛坯为基础基体，通过拉伸切除命令在基体上表面加工出与AR15低接收机外轮廓完全贴合的仿形定位型腔，型腔曲面严格匹配待加工工件的外部轮廓走势，保证工件装夹时的完全定位，限制六个自由度避免加工偏移。基体侧面与底面设置多组同轴定位销孔与紧固螺纹孔，通过拉伸切除与异型孔向导命令生成，孔位精度严格匹配数控加工工作台的装夹基准，可直接通过标准螺栓与定位销完成夹具在机床工作台的固定，无需二次找正。模型材质设置上，基座主体采用45号调制钢材的金属材质参数，表面做发黑防锈处理的哑光深灰质感渲染，型腔定位接触面设置更高的表面光洁度参数，模拟实际加工中研磨后的定位面效果，避免装夹划伤工件表面。设计过程中充分考虑铣削与钻孔工序的走刀路径避让，型腔边缘预留足够的刀具让刀间隙，侧面设置的排屑缺口可及时排出加工过程中产生的金属切屑，避免切屑堆积影响定位精度。夹具的定位基准与待加工的80%电源接收器固定切割位置完全对齐，装夹后可直接完成接收器固定位的切割、周边轮廓铣削、安装孔钻削等多道工序，无需多次拆装重新定位，有效提升加工一致性与加工效率。模型的所有特征均保留完整参数化建模历史，可根据不同规格的AR15低接收机毛坯尺寸快速调整型腔轮廓与孔位参数，适配不同批次的加工需求，同时模型兼容主流数控加工编程软件，可直接导入生成刀具路径，完成仿真加工验证后即可输出机床可识别的加工代码，直接用于实际生产加工。
