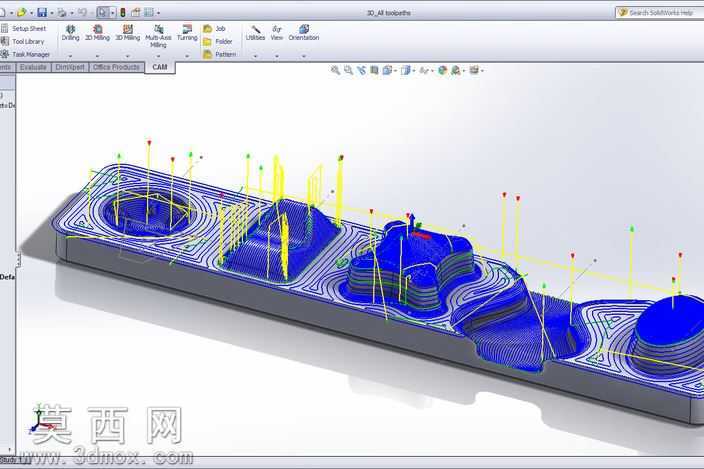

HSMWorks多特征零件3D刀具路径演示方案

本作品围绕多特征异形结构零件的数控加工需求，基于三维建模环境完成零件结构与对应加工刀路的完整搭建，核心用于演示HSMWorks环境下各类3D刀具路径的生成逻辑与应用效果。首先在三维建模阶段完成零件基体的精准构建，零件整体为长条形异形结构，包含圆形沉槽、多层凸台、曲面成型区域、异形轮廓型腔等多种典型加工特征，建模过程中严格保证各特征的尺寸精度与衔接顺滑度，为后续刀路生成提供无错漏的几何基础，避免因模型破面、特征重叠导致的刀路计算异常。进入加工编程环节后，针对不同特征的加工需求匹配对应的3D刀路策略：针对零件外轮廓与大平面区域，采用等高外形粗加工刀路，搭配合适直径的平底铣刀，设置合理的下刀步距与切削进给，快速去除大余量毛坯材料，刀路生成过程中自动规避夹具与零件非加工区域，减少空行程占比；针对多层凸台与曲面过渡区域，采用平行铣削精加工与环绕等距精加工结合的策略，匹配球头铣刀设置较小的步距参数，保证曲面加工后的表面粗糙度符合要求，刀路轨迹顺着曲面曲率变化排布，避免加工过程中出现刀痕突变；针对圆形沉槽与型腔区域，采用螺旋下刀配合型腔铣削策略，保证槽内加工无残料，同时避免直插下刀对刀具造成的冲击。所有刀路均完成过切检查与碰撞模拟，验证刀具、刀柄与工件、夹具之间无干涉，刀路轨迹的进退刀设置采用圆弧过渡方式，减少接刀痕迹，同时针对不同加工阶段设置对应的转速、进给参数，匹配实际加工的工艺要求。整个刀路演示覆盖了粗加工、半精加工、精加工全流程的典型3D刀路类型，清晰展示了不同刀路在复杂异形零件加工中的适配场景，能够帮助加工编程人员快速理解HSMWorks的3D刀路生成逻辑，掌握多特征零件的刀路规划思路，为实际数控加工编程提供直观的参考范例，减少实际编程中的试错成本，提升复杂零件的加工编程效率。
