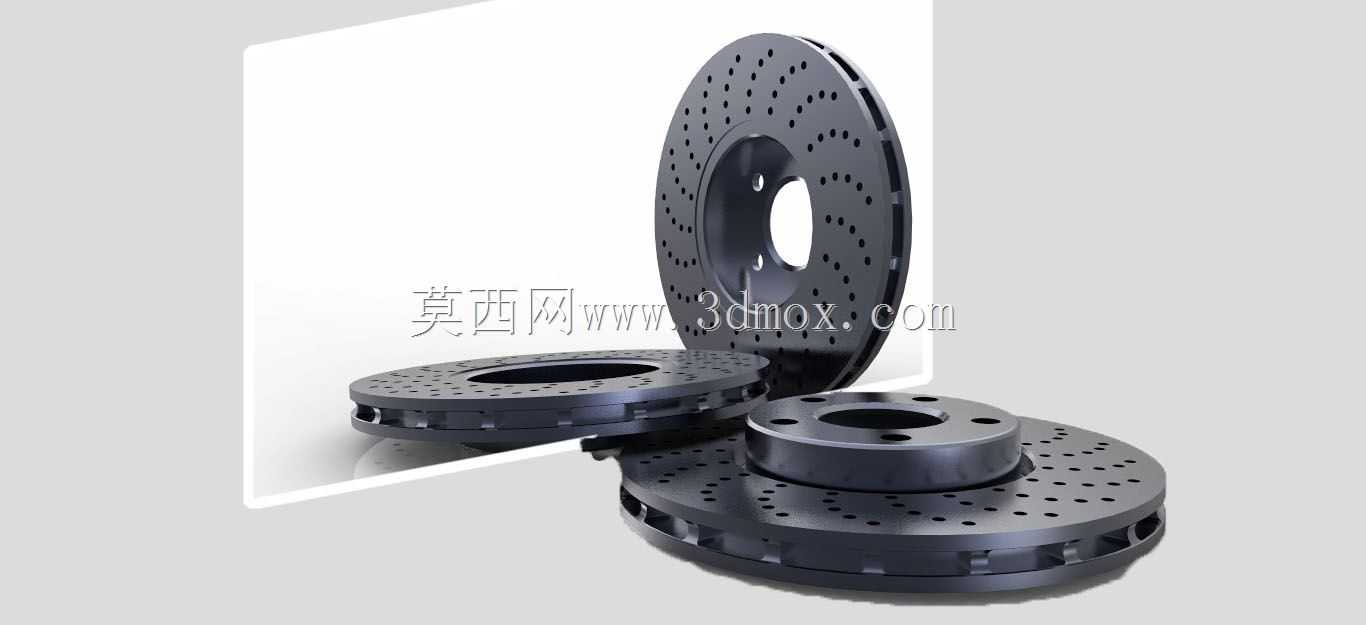

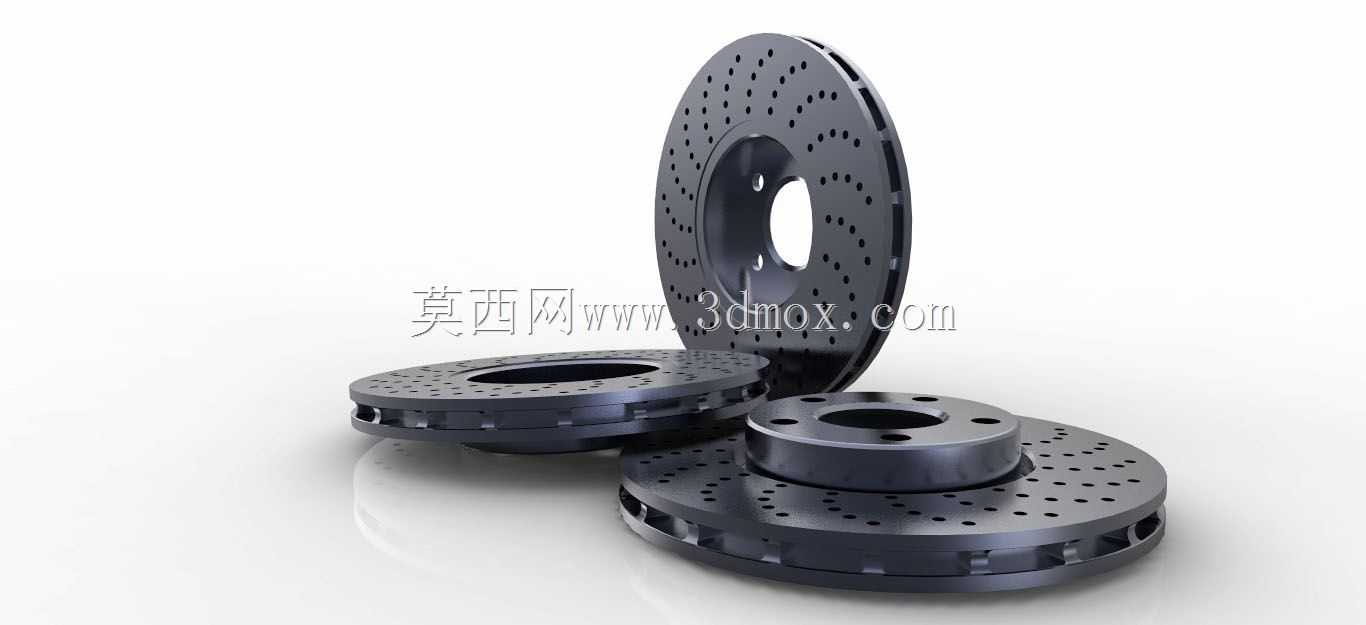

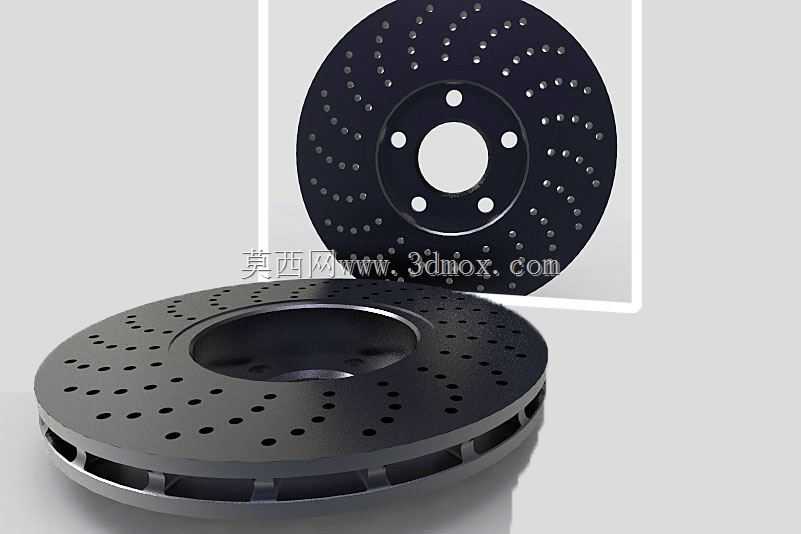

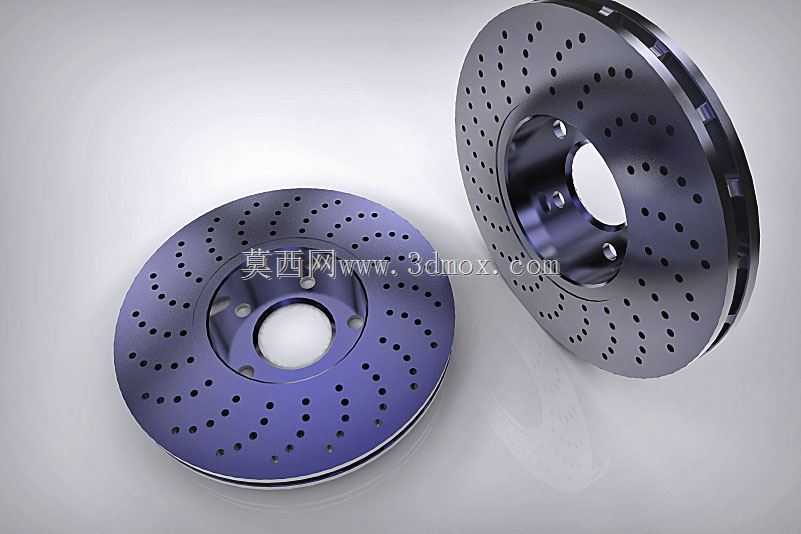

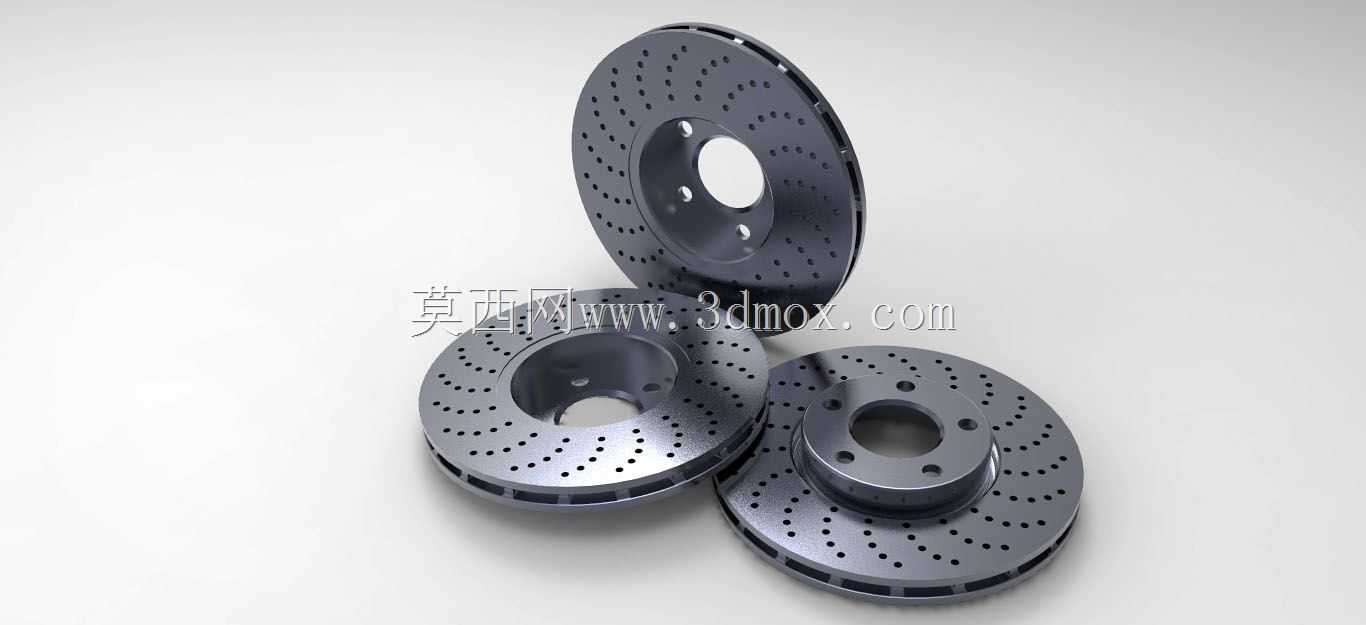

汽车通风打孔式制动盘结构设计

　　日常做底盘制动系统匹配时，这类通风打孔制动盘是乘用车辆前轮配置的常见选型，区别于实心盘的结构，它的核心作用是在连续制动工况下快速导出摩擦产生的热量，避免热衰退导致制动效能下降。先从安装边界说起，这类制动盘的中心定位孔与轮毂轴头采用过渡配合，周边的螺栓过孔需要严格匹配轮毂螺栓的分布圆直径，安装面的平面度公差通常控制在0.02mm以内，防止装配后出现盘面跳动，引发制动踏板抖动、方向盘摆振的故障。

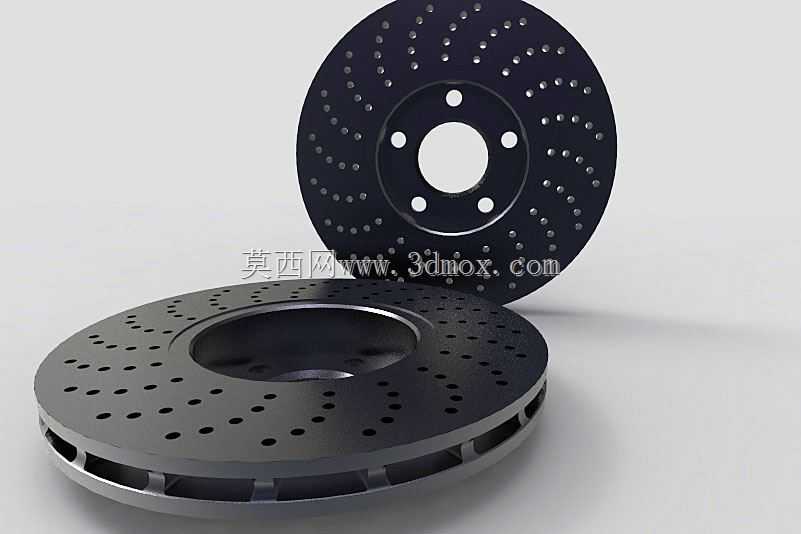

　　从结构设计逻辑来看，两层摩擦面之间的通风道是核心散热结构，风道的走向顺着车辆行驶时的气流方向设计，车轮转动时能形成类似离心泵的效应，将冷空气从盘体内径侧吸入，顺着风道从外径侧甩出，带走摩擦副产生的热量。盘面的打孔设计并非单纯为了外观，一方面可以在雨天行驶时快速破除摩擦面的水膜，避免涉水后制动效能骤降，另一方面也能增加摩擦面的空气接触面积，辅助散热，同时还能在制动过程中刮除刹车片表面的磨屑，减少磨屑在摩擦面之间形成的磨粒磨损，延长摩擦片的使用寿命。

　　实际应用场景里，这类制动盘多用于家用轿车、城市SUV的前轮制动，部分性能取向的车型会四轮配置。日常城市通勤中频繁的启停制动，会让制动盘反复经历升温降温的循环，通风结构能将连续制动后的盘体温度控制在合理区间，避免温度过高导致刹车片摩擦材料热分解，出现制动距离变长的问题。跑山路连续下坡的工况下，散热优势更明显，相比实心盘能大幅降低热衰出现的概率，提升长下坡行驶的安全性。

　　建模过程中需要重点关注几个结构细节：首先是摩擦面的厚度设计，要预留足够的磨损余量，按照维保规范，摩擦面磨损到极限厚度时必须更换，所以初始厚度需要结合整车的维保周期、摩擦片的磨损速率来确定；其次是通风道的筋条结构，筋条的数量、截面形状不仅影响散热效率，还直接决定制动盘的结构强度，要能承受制动时巨大的制动力矩，避免出现盘体开裂的失效形式；另外，盘体与安装帽之间的过渡圆角需要做应力释放设计，这个位置是应力集中的高发区域，圆角半径过小容易在反复热应力、机械应力作用下产生疲劳裂纹。

　　还要考虑摩擦面的端面跳动量要求，建模时安装基准面与摩擦面的垂直度公差需要严格控制，这个参数直接影响制动时的平顺性，如果跳动量超差，高速制动时会出现明显的抖动，影响驾驶感受甚至行车安全。打孔的位置排布也有讲究，要避开应力集中区域，孔的边缘需要做倒角处理，防止应力集中导致盘体在热循环下出现裂纹，同时孔的数量和直径要平衡散热效果和摩擦面积的损失，不能因为打孔过度降低摩擦副的有效接触面积，反而影响制动效能。

　　在整车匹配时，制动盘的外径尺寸需要匹配轮辋的内径，预留足够的安装间隙，避免转动时与轮辋、防尘罩发生干涉。制动盘的有效摩擦半径需要结合制动卡钳的制动力输出参数来计算，确保能提供足够的制动力矩满足整车制动性能的要求，同时还要考虑制动时的热膨胀量，预留合理的间隙，避免热态下出现拖滞摩擦，增加不必要的行驶阻力和异常磨损。
