汽车盘式制动卡钳结构设计

　　盘式制动卡钳作为汽车制动系统的核心执行部件，直接决定车辆制动过程的制动力输出稳定性与制动响应速度，在乘用车、轻型商用车的前轮制动配置中应用占比极高，部分高性能车型的后轮也会采用同结构卡钳匹配大尺寸制动盘。日常行车过程中，卡钳需要承接制动主缸传递的液压推力，将液压力转化为制动片对制动盘的夹紧摩擦力，迫使车轮转速降低直至停转，整个工作过程中卡钳本体需要承受数千牛的径向反作用力与持续摩擦带来的热负荷，对结构强度、形位公差控制都有极高要求。

　　从结构设计逻辑来看，这款浮动式卡钳的本体采用桥型跨装结构，整体横跨在制动盘的两侧，内侧设置活塞安装腔，外侧通过一体式桥臂连接制动片安装位，制动过程中高压制动液推动内侧活塞先抵靠内侧制动片，随后卡钳本体沿导向销轴向滑动，带动外侧制动片同步压向制动盘，实现两侧制动片的均匀夹紧，这种结构相比对置活塞卡钳零件数量更少、整体重量更轻，同时对安装空间的要求更低，适配绝大多数家用车型的转向节安装空间。卡钳本体上的两个导向销安装位同轴度公差控制在0.02mm以内，保证滑动过程无卡滞，避免出现制动拖滞、偏磨的问题。

　　安装边界层面，这款卡钳的安装耳位间距适配常规15-17寸轮毂配套的通风制动盘，制动盘最大厚度适配28mm规格，卡钳本体与轮毂辐条的最小安全间隙预留有8mm以上，避免车辆行驶过程中轮毂跳动剐蹭卡钳本体。卡钳上的进油口采用标准M10×1制动管螺纹接口，可直接匹配常规车型的制动硬管与软管连接结构，安装时只需将两个安装螺栓穿过转向节上的对应安装孔，按规定扭矩拧紧即可完成固定，无需额外加工转接位。

　　功能特性上，卡钳本体上集成有制动片限位卡槽，无需额外加装限位片即可固定制动片的滑动轨迹，避免制动过程中制动片出现异响、窜动；本体上预留的放气螺钉位位于卡钳腔体最高处，可在制动系统加注排气时彻底排净腔体内的空气，避免空气压缩导致的制动踏板发软、制动力不足问题。卡钳的活塞腔内壁粗糙度控制在Ra0.8以下，配合矩形橡胶密封圈可实现高压油液的密封，同时密封圈在制动解除时的弹性回位量控制在0.1-0.15mm之间，既保证制动片与制动盘之间留有合理间隙避免拖磨，又能保证制动踏板的自由行程在合理范围内。

　　实际工况适配中，卡钳本体采用高强度球墨铸铁铸造而成，可承受连续制动时最高600℃的瞬时温度，不会出现高温变形导致的活塞卡滞问题；桥臂位置的截面经过加强设计，在最大制动压力下的形变量不超过0.1mm，保证两侧制动片的压力均匀分布，避免出现制动片偏磨、制动抖动的问题。在日常维保场景中，这款卡钳的导向销采用防尘套密封结构，可阻挡泥水、灰尘进入导向销滑动面，延长维保周期，更换制动片时只需拆下外侧的限位销即可取出制动片，无需整体拆卸卡钳本体，维保操作便捷。

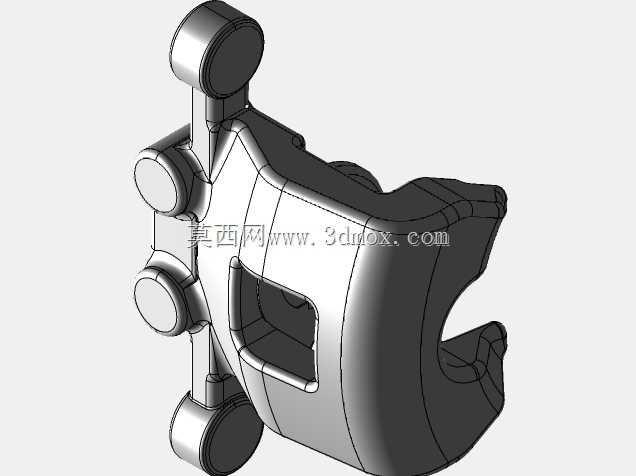

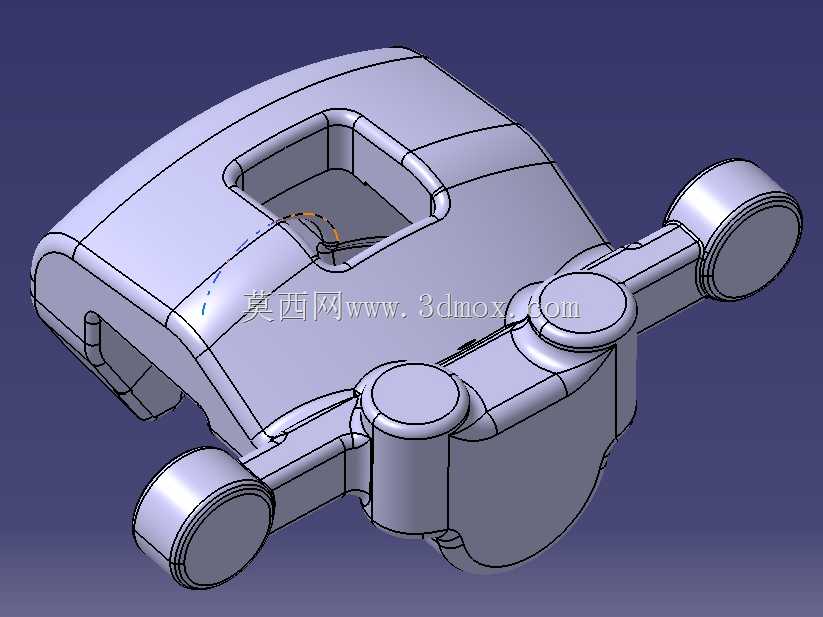

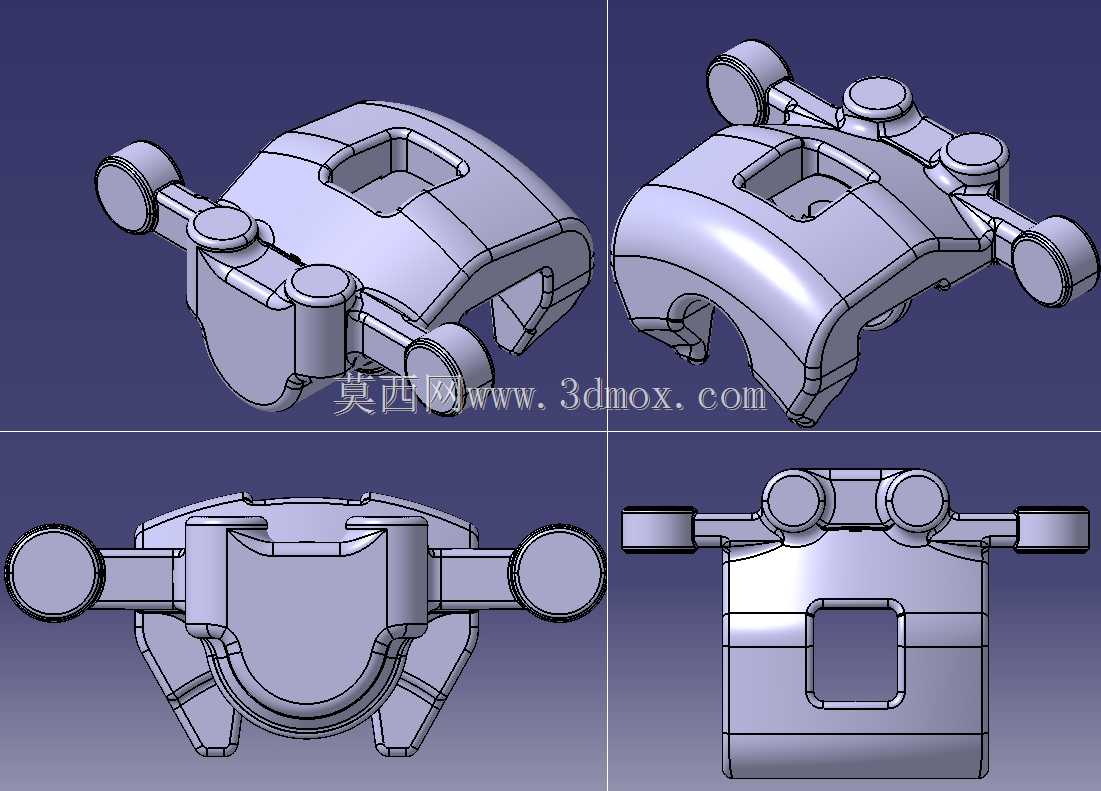

　　从建模逻辑来看，整个卡钳的三维模型严格按照实际加工工艺搭建，铸造圆角、拔模斜度都符合实际铸件的生产要求，活塞腔、导向销孔、安装耳位的尺寸都预留了合理的加工余量，可直接作为铸造开模、机加工工艺编制的参考依据，也可用于制动系统装配干涉检查、制动性能仿真分析的基础数模，匹配整车开发过程中的底盘布置校核需求。
