带双侧凸台凹腔式块状机械连接基座

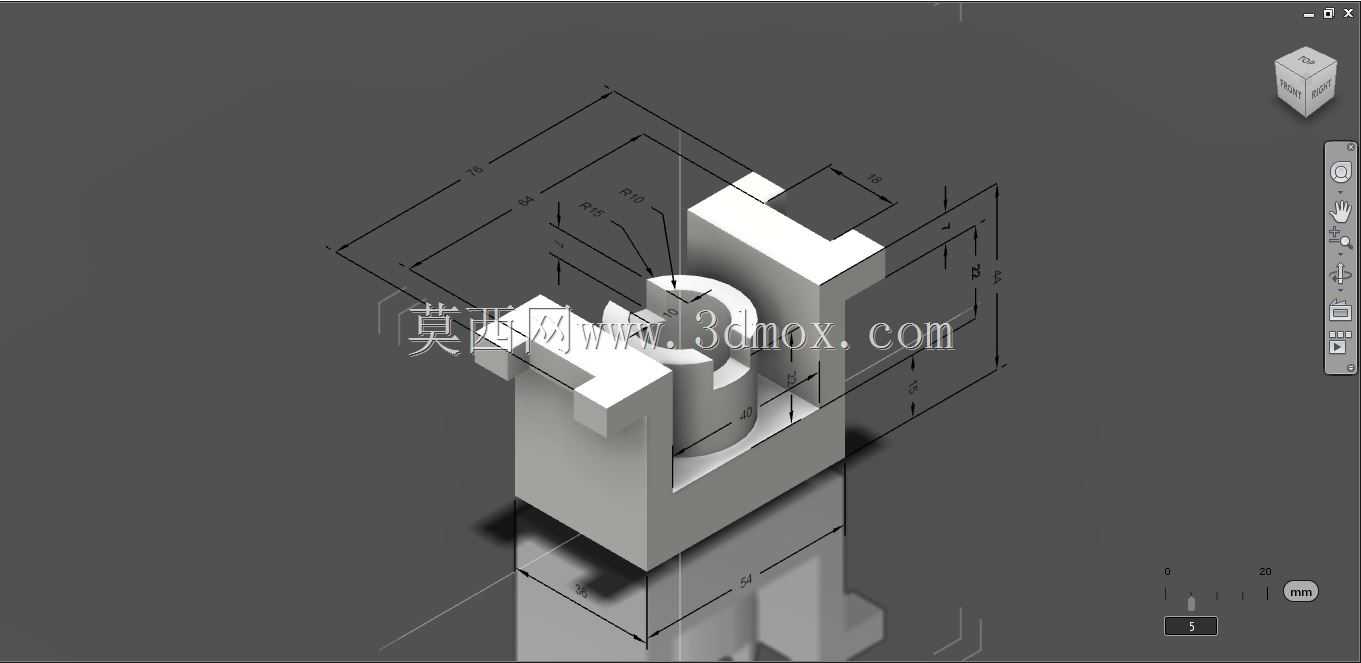

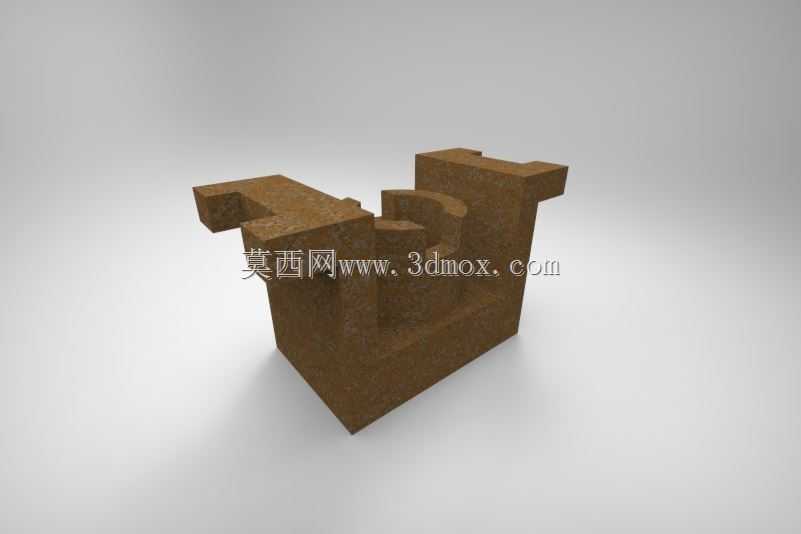

　　这类块状连接基座在工业生产线的工位定位、小型工装夹具的承载固定场景中应用十分广泛，多数时候作为非标自动化设备的工位承载块使用，承担小型工件加工、装配过程中的定位支撑作用，也可作为小型检测设备的底部安装基座，抵消设备运行过程中产生的小幅振动，保证检测或加工精度。从结构设计来看，主体采用一体化块状构型，整体为实心切削成型结构，没有拼接焊缝，能够承受较大的垂直方向压应力与侧向剪切力，适合在有频繁小幅冲击的工位环境下长期使用。基座两侧向外延伸出对称的凸台结构，凸台端面预留有安装定位的贴合面，安装时可通过凸台与设备机架的定位槽配合，实现快速对位，不需要额外调整安装角度，能够大幅缩短现场装配的调校时间。基座中部设置有内凹的型腔结构，

　　型腔的轮廓与配套装夹的工件外形完全匹配，工件放入型腔后可实现X、Y两个方向的自由度限制，配合上方的压块即可完成完全固定，不需要额外设计复杂的夹紧机构，能够有效降低整套工装的制造成本。型腔内部设置有两处凸起的定位挡边，挡边的高度根据配套工件的定位槽深度设计，工件放入后挡边嵌入工件的定位槽内，可避免工件在加工过程中出现转动偏移，尤其适合小型零件的铣削、钻孔工序的定位使用。从安装边界来看，基座底部为完全平整的贴合面，安装时可直接固定在设备工作台的T型槽上，也可通过螺栓穿过凸台上的安装孔与机架连接，整体的安装占用空间较小，不会对周边的其他工位构件造成干涉。基座的整体高度根据配套工件的装夹高度设计，既保证了足够的支撑强度，

　　也不会因为高度过高导致装夹后工件重心偏高，影响加工过程的稳定性。设计这类构件时，首先需要确认配套工位的载荷参数，根据最大承载压力计算基座的主体壁厚，避免长期受压出现形变；其次要核对凸台的安装孔位尺寸，保证与现有设备机架的孔位完全匹配，不需要现场二次打孔修改；型腔的轮廓公差需要控制在合理范围内，既要保证工件能够顺利放入取出，也要避免间隙过大导致定位精度不足，通常型腔与工件的配合间隙控制在0.02mm到0.05mm之间，兼顾装夹便利性与定位精度。在实际使用过程中，这类基座的维护成本极低，因为整体为实心结构，没有活动部件，只需要定期清理型腔内残留的加工切屑，避免切屑堆积影响工件的定位精度即可。如果用于有切削液喷淋的加工工位，

　　可在型腔底部设计微小的排屑缺口，让切削液和细小切屑能够自动排出，不需要人工频繁清理。这类基座也可根据实际使用场景调整材质，普通工位使用常用的45号钢切削加工后做发黑处理即可，有防锈需求的工位可使用不锈钢材质加工，有轻量化需求的场景也可使用高强度铝合金加工，不同材质的基座结构构型完全一致，只需要根据材质的强度参数调整局部壁厚即可。在三维建模过程中，需要重点关注凸台与主体连接位置的圆角过渡，避免直角连接处出现应力集中，在长期受载的情况下出现开裂问题，通常连接位置的圆角半径不小于3mm，可有效分散应力。另外型腔内部的挡边与型腔侧壁的连接位置也需要做微小的倒角处理，避免工件放入时被锐边刮伤，同时也能减少热处理过程中出现应力开裂的概率。
