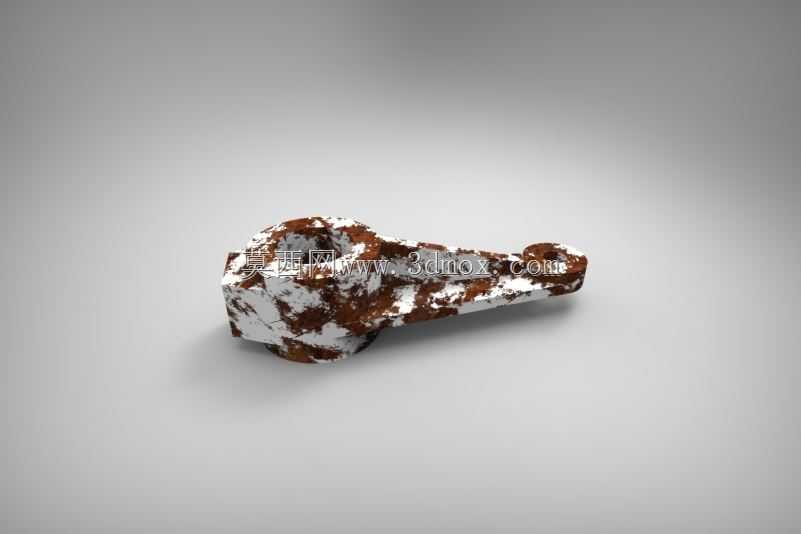

锈迹质感机械连接摇臂构件设计

　　在工程机械、农用机具以及老旧设备的逆向测绘建模工作中，这类带安装基座的摇臂类构件是十分常见的传动执行部件，日常接触的设备检修、备件复刻场景里，经常会遇到这类服役多年、表面带有明显锈蚀与使用痕迹的零件，建模时还原其真实的表面状态，能更好地服务于设备拆装模拟、维修培训课件制作以及老旧备件的数字化存档工作。从结构功能来看，这类构件一端的筒状基座是核心安装位，内部需要与销轴、衬套配合，实现绕固定轴的摆动动作，另一端的带孔支耳则用于连接拉杆、推杆或者其他传动杆件，把摆动的力矩传递到相邻的执行端，常见于设备的操纵机构、离合传动结构、制动联动系统里，比如农用拖车的制动联动、小型工程机械的操纵杆传动链路，都能看到这类结构的身影。

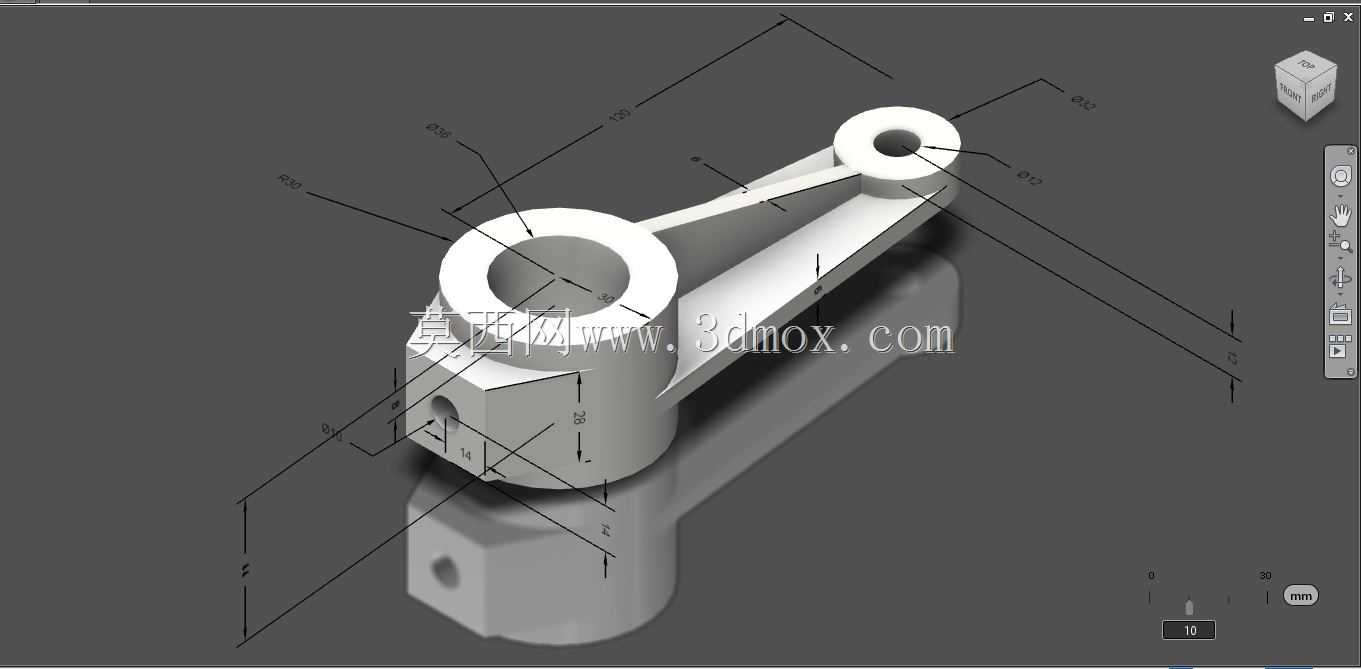

　　做这类零件的三维设计时，首先要明确安装边界的尺寸约束：筒状基座的内孔直径直接决定了适配销轴的规格，基座的轴向长度要匹配安装座的开口宽度，避免装配时出现轴向窜动或者安装干涉；支耳端的连接孔中心到基座回转中心的距离是核心传动参数，这个尺寸的公差会直接影响整个传动链路的行程，建模时需要严格按照实测的中心距来做约束，不能随意调整比例。从设计思路上看，这类摇臂的截面是渐变的，从基座位置的厚实大截面，往支耳端逐步收窄，既保证了基座位置承受交变载荷的结构强度，又能控制整个零件的重量，避免不必要的材料浪费，表面的锈蚀痕迹是长期户外服役、涂层脱落之后氧化形成的，建模时做材质表现，需要区分锈蚀层的凹凸质感、残留漆层的斑驳边界，

　　还有基座与销轴配合位置因为长期摩擦形成的光亮磨损区域，这些细节的还原能让模型在做渲染、装配动画时更贴近真实设备的状态。实际应用场景里，这类零件如果作为备件使用，需要考虑安装时的配合公差，基座内孔如果是与衬套过盈配合，建模时要预留对应的压装余量，支耳端的连接孔如果是与销轴间隙配合，要控制孔径的公差带，保证摆动时没有卡滞。很多刚接触机械建模的从业者容易忽略这类零件的过渡圆角设计，实际上在基座和臂身的连接位置、支耳和臂身的衔接位置，都有铸造或者锻造形成的过渡圆角，这些圆角不仅是工艺要求，更是避免应力集中的关键结构，要是建模时直接做直角衔接，后续做有限元强度分析时，会在直角位置出现不符合实际的应力集中结果，也不符合真实零件的加工工艺。另外，

　　这类零件的安装方向有明确的限位，基座端面通常会有贴合的定位面，建模时要把定位面的平面度约束做好，保证装配时整个摇臂的摆动平面和传动链路的运动平面重合，避免出现别劲、磨损加剧的问题。在做设备的数字化运维场景搭建时，这类带真实使用痕迹的零件模型，能让维修人员在虚拟拆装训练里更快识别对应零件，熟悉零件的安装位置和配合关系，比全新的光滑质感模型更有实操代入感。从受力角度分析，这类摇臂工作时主要承受的是来自支耳端的交变拉压力，还有摆动过程中的剪切力，所以臂身的截面厚度要根据传递的最大力矩来核算，尤其是在长期服役出现锈蚀的情况下，锈蚀层会削减零件的有效受力截面，做备件复刻的建模时，还要考虑锈蚀损耗的尺寸补偿，保证新加工的备件有足够的强度裕度。
