马自达汪克尔旋转式发动机三维模型

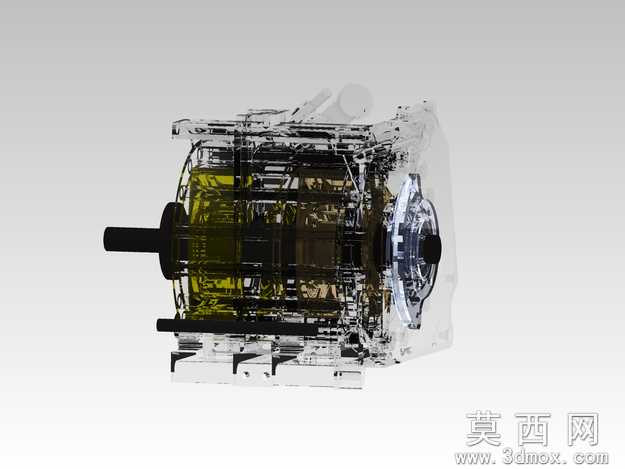

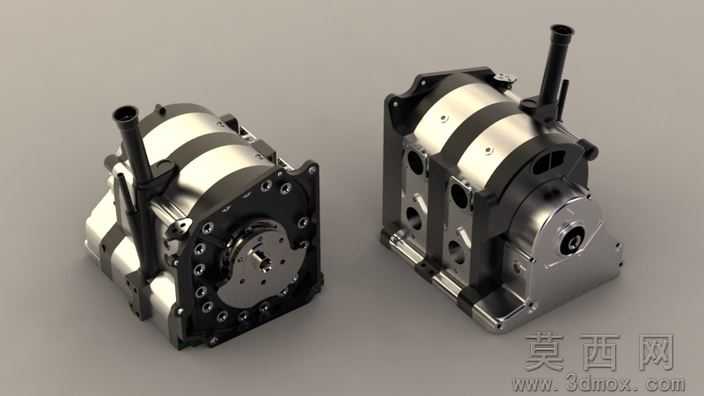

本模型为马自达13B型汪克尔旋转式发动机的全结构三维复刻作品，建模阶段以实机拆解测绘数据为基础，参考原厂维修说明书的部件尺寸公差要求，先完成转子、缸体、端盖、进气歧管、排气接口、点火组件、密封件等所有独立零部件的单独建模，再按照实际装配约束完成整机总装，还原了三角转子在8字形缸体内的运动轨迹对应装配关系，所有部件的安装定位、配合间隙均参照实机参数设置，未简化核心配合结构。参数设计层面，严格对应13B转子发动机的原厂设计参数，还原了双转子串联布局的腔体容积、偏心轴偏心距、转子密封槽尺寸、进排气道开口位置、火花塞安装孔位等核心参数，运动副设置完全匹配转子发动机的运转逻辑，可支持后续添加运动仿真插件完成运转模拟。渲染材质部分，针对不同部件的实际材质做了区分设置，缸体、端盖等铝合金部件采用磨砂金属材质，还原压铸铝合金的哑光金属质感，转子、偏心轴等钢制运动部件采用抛光合金钢材质，表面添加细微加工纹理，密封件、管路接口等橡胶部件采用哑光黑色橡胶材质，安装螺栓等标准件采用镀锌亮面金属材质，整体渲染效果贴近实机外观质感。结构原理上，完整还原汪克尔旋转发动机的核心结构，不同于传统往复式活塞发动机，本模型清晰呈现三角转子随偏心轴旋转完成进气、压缩、做功、排气四个冲程的结构基础，进排气道直接开设在缸体侧壁，取消了传统发动机的气门配气机构，转子顶点的密封片、侧密封结构均做了独立建模，可直观展示旋转发动机无往复运动部件、结构紧凑、运转平顺的结构优势。软件兼容方面，模型采用SolidWorks2009版本创建，所有特征参数保留完整，可直接在SolidWorks2009及以上版本打开编辑，也可导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、CATIA等主流三维设计软件，不存在特征丢失、装配错位问题。研发教学应用层面，本模型可作为汽车工程专业内燃机原理课程的教学演示教具，帮助学习者直观理解旋转发动机与传统往复式发动机的结构差异，也可作为转子发动机相关改装、研发项目的基础参考模型，用于结构验证、布局调整、3D打印验证样件制作，也适合内燃机爱好者收藏学习，了解汪克尔发动机的独特结构设计。
