柴油珀金斯发动机Inventor三维结构模型

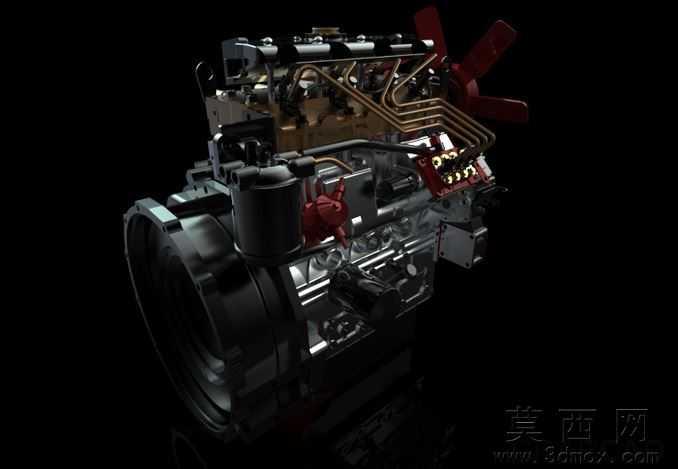

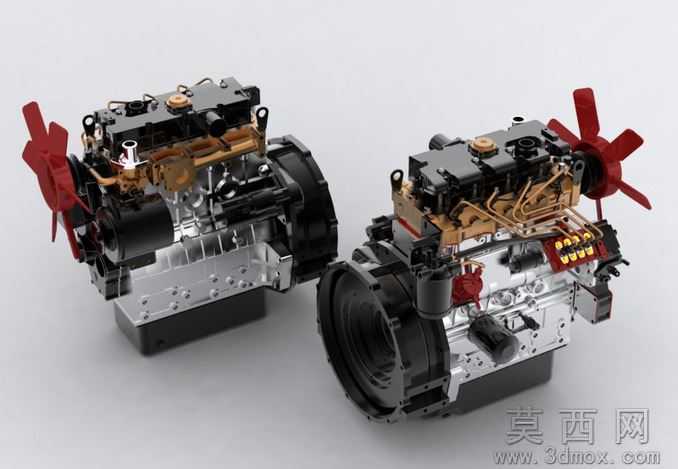

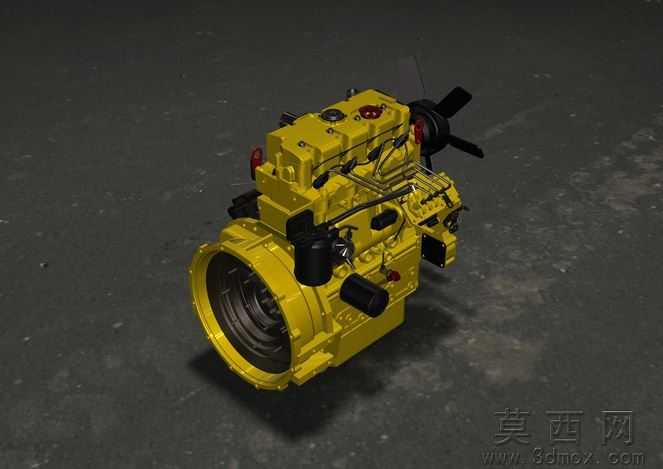

本模型为柴油动力珀金斯发动机的高精度三维结构模型，建模阶段严格参照珀金斯经典柴油发动机的实体测绘参数与原厂设计图纸，以Autodesk Inventor为核心建模工具，采用自底向上的装配建模流程：首先完成缸体、缸盖、曲轴、连杆、活塞、喷油器、冷却风扇、飞轮壳、进排气歧管、机油滤清器、燃油管路等近百个独立零部件的参数化建模，每个零件均按照真实加工尺寸设定几何参数，对缸体水套、曲轴油道、活塞环槽等隐蔽结构也做了完整还原，未做简化省略，保证模型结构的完整性与真实性。参数设计环节严格遵循柴油发动机的工程设计规范，对曲柄连杆机构的运动行程、配气机构的相位参数、冷却系统的管路布局、燃油喷射系统的安装位置均做了精准匹配，各零部件之间的装配约束完全按照实际装配关系设定，可实现机构运动仿真，直观展示发动机做功冲程中活塞往复运动、曲轴旋转、气门开闭的完整运动逻辑。渲染材质环节针对不同零部件的实际材质做了精细化设置：发动机主体缸体、飞轮壳等铸铁部件采用哑光黄漆材质，还原工业柴油发动机的经典涂装外观；曲轴、连杆等内部运动部件采用抛光金属材质，还原钢制零件的金属质感；橡胶管路、密封件采用哑光黑色橡胶材质；散热风扇叶片采用硬质工程塑料材质；所有材质均添加了符合工业场景的粗糙度、反光度参数，渲染效果贴近真实发动机的视觉质感。结构原理上完整还原了四冲程柴油发动机的核心构造，包含曲柄连杆机构、配气机构、燃油供给系统、冷却系统、润滑系统、启动系统的全部可见结构，可清晰观察各系统的布局逻辑与连接关系，直观理解柴油发动机将燃油化学能转化为旋转机械能的工作原理。软件兼容方面，模型原生为Autodesk Inventor2011版本创建，同时提供通用中间格式文件，可兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件打开、编辑，支持导入各类CAE仿真软件完成结构强度分析、热力学仿真等后续工作。研发教学应用层面，该模型可作为柴油发动机研发阶段的方案验证参考模型，用于动力总成布局匹配、外围附件安装干涉检查；也可作为职业院校、高校机械类专业的内燃机课程教学教具，帮助学生直观理解发动机的内部构造与工作原理，还可用于机械三维建模教学的装配建模实训案例，帮助学习者掌握复杂机械产品的参数化建模与装配方法。
