带双安装耳的铰接式连接支座结构

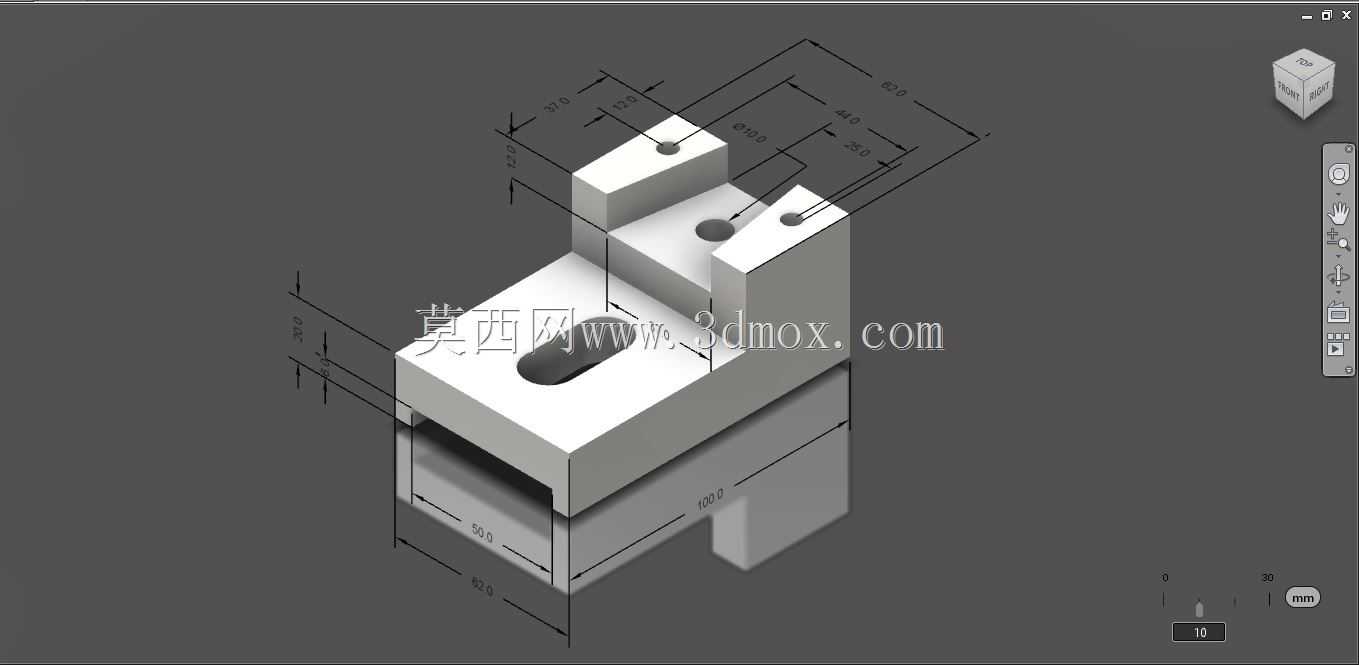

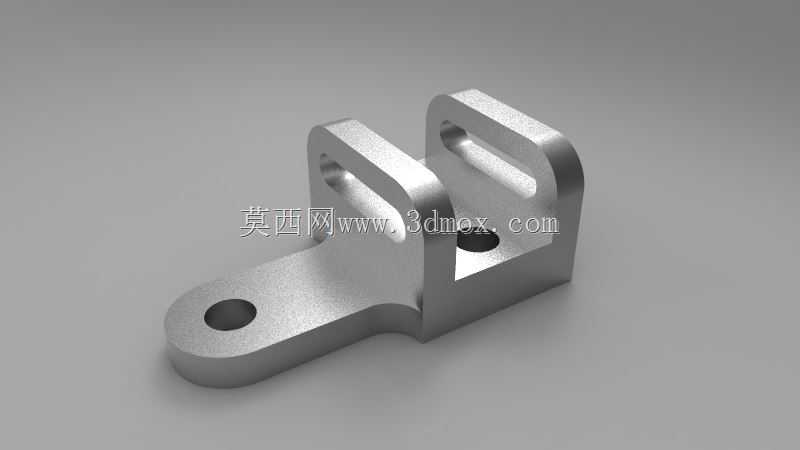

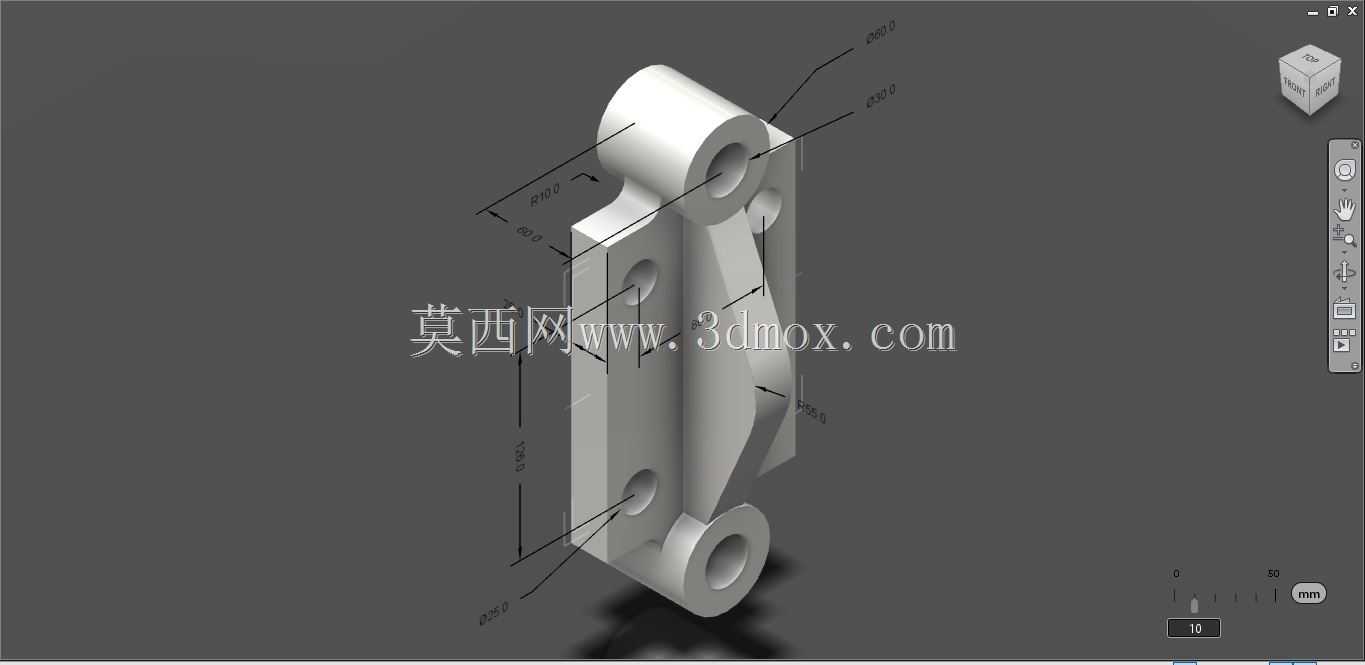

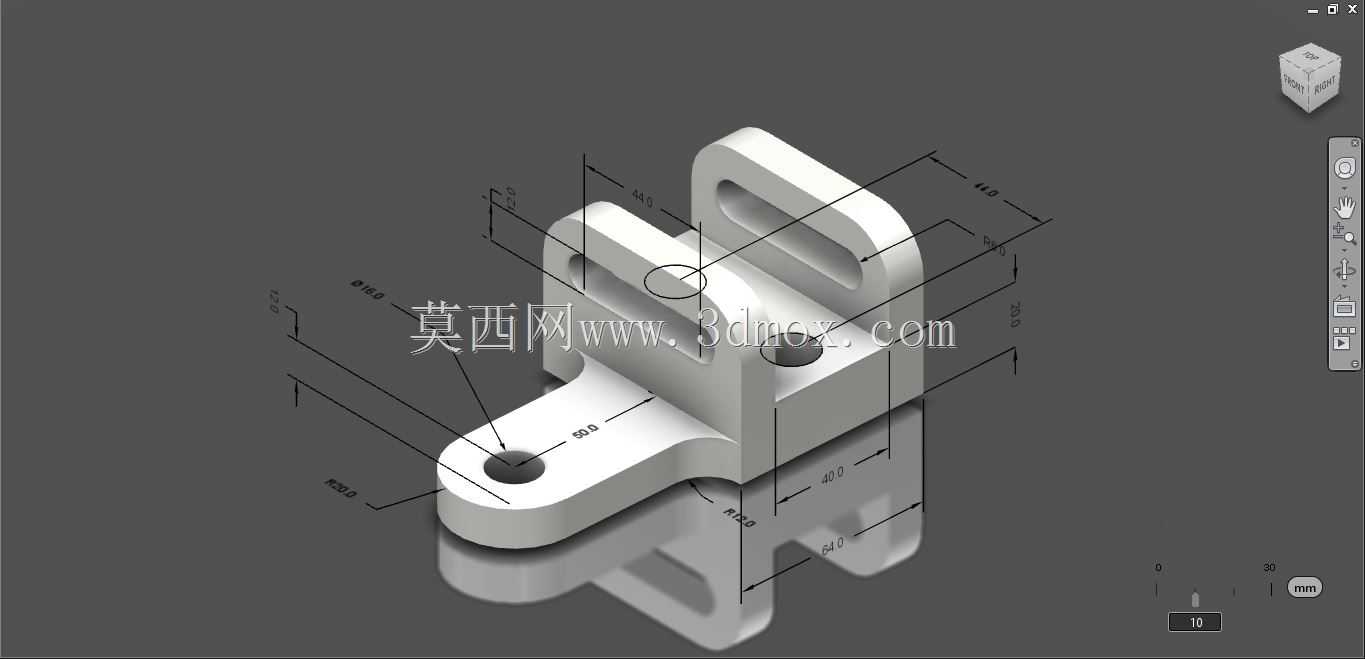

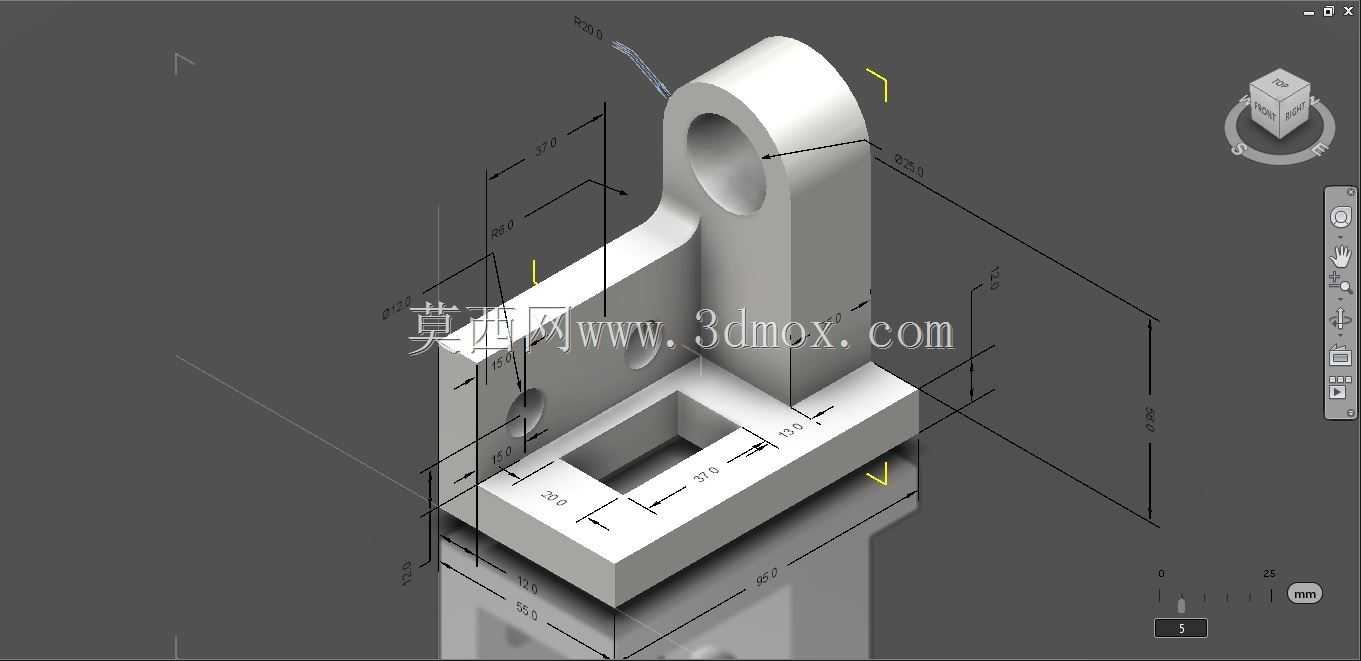

　　这类带双安装耳的铰接支座，在轻工自动化输送线、小型工装夹具的定位模组、非标设备的连杆传动副里应用十分普遍，日常做设备改型时经常会碰到这类零件的选型或重新设计需求。从结构功能来看，它主要承担两个核心作用：一是作为固定端基座，通过底部的安装孔锁附在设备机架或者安装基板上，为整套铰接传动结构提供稳定的支撑基准；二是通过上部带开槽的双耳结构，配合销轴与活动连杆、摆臂类零件连接，实现绕固定轴的小角度往复摆动，传递运动过程中的拉压载荷，同时抵消部分传动过程中产生的侧向偏移力。

　　设计这类支座的时候，首先要敲定的是安装边界的尺寸匹配：底部的安装凸台延伸长度要适配机架上的预留安装孔位间距，凸台上的沉孔深度要匹配常用内六角圆柱头螺钉的头部高度，保证螺钉锁附后不会突出安装面，避免后续装配时出现干涉；上部双耳的开槽宽度要和配套摆臂的端部厚度留0.1到0.2mm的间隙，既不能间隙过大导致传动过程中出现晃量，影响整套机构的定位精度，也不能间隙过小造成装配卡滞，在车间有温湿度变化或者零件加工存在合理公差范围时出现装不上的问题。双耳上的同轴销孔是整个零件的精度核心，设计时要明确销孔的圆柱度、同轴度公差，通常这类轻载传动场景下，同轴度公差控制在0.02mm以内就能满足使用需求，销孔的直径要和选配的销轴采用间隙配合或者过渡配合，根据实际传动的载荷大小调整配合公差，如果是需要频繁拆装维护的工位，可以在销孔位置加装铜套或者自润滑衬套，降低铰接位置的磨损速度，延长整套机构的维护周期。

　　从结构强度设计角度，支座的立板和底部安装凸台的过渡位置要做圆角处理，避免应力集中，在承受周期性交变载荷的时候不会从转角位置出现断裂失效；立板上的减重槽设计不是随意开设的，要在保证整体结构刚性的前提下，去除非受力区域的多余材料，既可以降低零件自身重量，也能减少加工时的材料去除量，控制加工成本。上部双耳外侧的凸台结构，一方面是为了增加销孔位置的接触长度，提升销轴连接的稳定性，另一方面也能在销轴装配时起到轴向定位的作用，不需要额外加装轴套来限制销轴的轴向窜动。

　　实际选型应用时，要先核算整套铰接机构传递的最大载荷，根据载荷大小选择对应牌号的加工材料，普通轻载场景下用6061铝合金做硬质阳极氧化处理就能满足强度和防锈需求，如果是有冲击载荷的工位，就要选用45号钢做调质处理，表面做发黑或者镀锌防锈，铰接销孔位置做高频淬火提升耐磨性能。安装时要注意，底部的两个安装螺钉要采用对角锁紧的方式，保证支座安装面和机架基准面完全贴合，避免出现倾斜导致铰接运动时出现卡滞；装配销轴前要在销孔内壁涂抹适量润滑脂，降低初始运转的磨损，后续定期维护时补充润滑即可。这类支座的外形尺寸通常不会太大，整体高度控制在几十毫米级别，适合安装在设备内部空间比较紧凑的位置，不会占用过多的安装空间，同时双耳的铰接结构相比单耳结构，受力更加均匀，能承受更大的径向载荷，传动过程中的稳定性也更好，在各类小型连杆传动、摆动定位机构中是十分常用的基础连接构件。
