半透明带柄塑料盛水杯结构设计

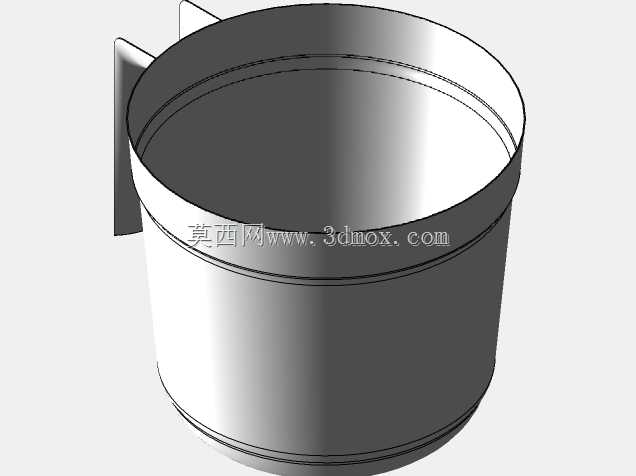

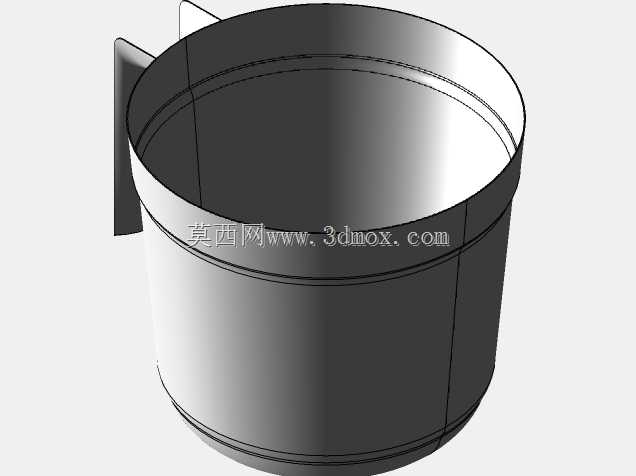

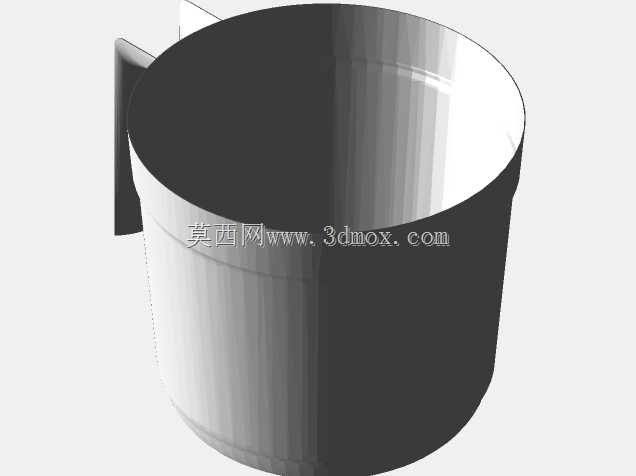

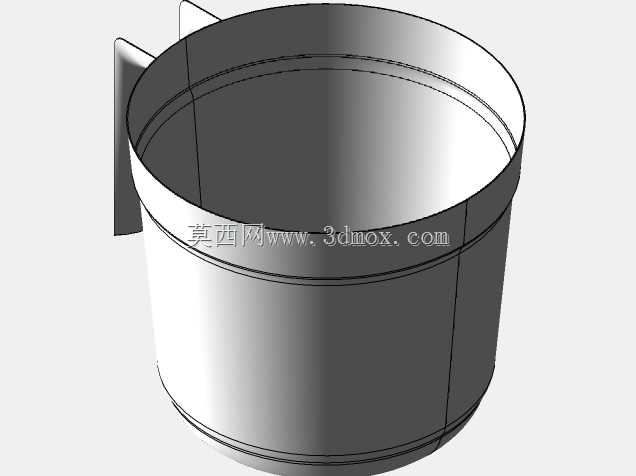

　　日常卫浴场景中，这类带柄半透明塑料盛杯的使用频次极高，不管是洗漱台接水漱口、淋浴区临时盛装清水，还是作为桌面随手盛具承接饮用水，都需要兼顾握持稳定性、材质耐候性与结构合理性，避免日常使用中出现滑脱、边角应力开裂、长期遇水老化变形等问题。设计初期首先要明确使用边界，这类杯体的常规盛装容量控制在300-400ml区间，对应杯身整体高度控制在100-120mm，杯口外径设置在80-90mm，杯底外径略小于杯口2-3mm，既可以保证堆叠收纳时的嵌套顺畅，也能让杯体放置在台面上时具备足够的支撑稳定性，不会因为轻微台面倾斜出现侧翻。杯身采用直筒微收底的结构，没有多余的凹凸造型，一方面是降低注塑成型时的脱模难度，减少侧壁倒扣结构带来的模具复杂度，

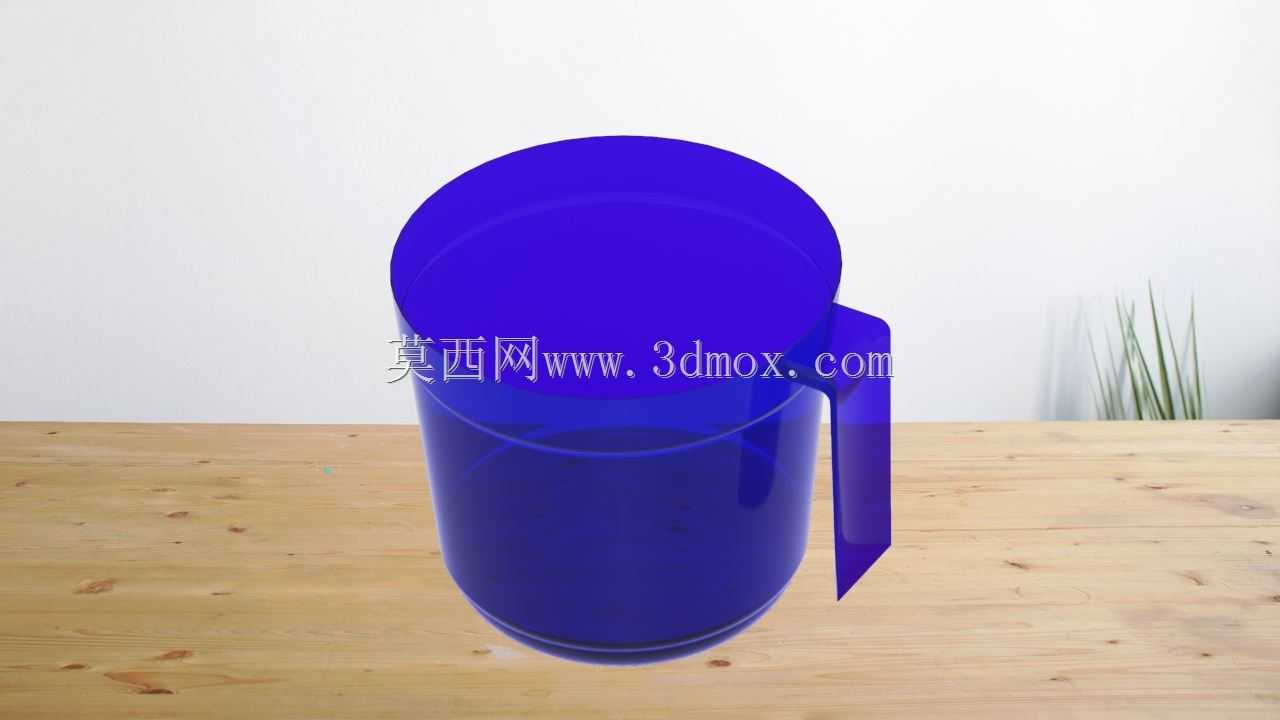

　　另一方面光滑的内壁也能减少水渍残留，日常清洁时不需要额外清理缝隙积垢。半透明的材质选择并非单纯为了外观效果，实际使用中用户可以直接透过杯壁观察内部盛装液体的液位高度，接水时不需要反复低头查看杯内状态，避免接水过满溢出。手柄的设计是整个结构的核心受力部分，首先要确定手柄与杯身的连接位置，上连接点距离杯口边缘15mm左右，下连接点距离杯底20mm左右，两个连接点的跨度控制在40mm，手柄内侧与杯身外壁预留25mm的握持间隙，这个尺寸刚好可以容纳成年人四指穿入，握持时手掌不会紧贴杯壁，哪怕盛装温度略高的水，也不会因为杯壁导热出现握持不适。手柄与杯身的连接位置做了R3-R5的圆弧过渡，没有直角棱边，

　　既可以避免注塑时连接处出现应力集中导致的开裂，也能在日常磕碰时分散冲击力，不会因为轻微撞击就出现手柄断裂的问题。杯口位置做了1.5mm厚度的卷边强化处理，整个杯口的壁厚比杯身侧壁厚0.5mm，一方面提升杯口的抗形变能力，日常拿取时捏到杯口也不会出现明显变形，另一方面卷边的圆滑处理也能避免杯口边缘的毛边划伤唇部。杯底位置设计了一圈宽度2mm的凸起支撑脚，整个杯底只有外圈支撑脚与台面接触，中间区域内凹0.5mm，这样哪怕台面有少量积水，杯底也不会因为水膜吸附紧贴台面，拿取时不需要额外用力提拉，同时内凹的结构也能减少杯底与台面的摩擦面积，长期使用不会因为反复摩擦出现杯底磨花的问题。壁厚设计上，整个杯身的基础壁厚控制在1.8mm，

　　从杯口到杯底的壁厚差控制在0.2mm以内，保证注塑成型时塑料熔体的流动顺畅，避免出现壁厚不均导致的缩水、气泡、填充不满等成型缺陷。手柄的壁厚与杯身保持一致，避免因为壁厚差异导致连接处出现缩痕，影响结构强度与外观平整度。考虑到卫浴场景的使用环境，材质选用耐水解的食品级透明PP材质，长期接触温水、洗漱用品泡沫也不会出现材质变脆、透明度下降的问题，同时PP材质的抗冲击性能较好，从洗漱台高度意外掉落也不会出现碎裂的情况。整个杯体没有设计额外的密封结构、过滤结构，就是针对开放式盛水的使用场景做的极简结构设计，没有多余的功能冗余，既可以控制生产制造成本，也能降低后续使用中的故障点，不会因为额外结构的损坏导致整个产品无法使用。建模过程中所有的棱边都做了最小R0.5的圆角处理，没有尖锐的边角，哪怕日常使用中磕碰人体，也不会造成划伤。手柄的外表面做了微弧处理，贴合手指握持时的自然弧度，长时间握持也不会出现硌手的问题。杯身的整体圆度公差控制在0.3mm以内，保证多个同规格杯子堆叠时不会出现卡滞，嵌套后可以轻松分离，适合批量收纳在浴室柜、桌面置物架上，不会占用过多的储物空间。
