三杯式风感检测风速采集传感结构

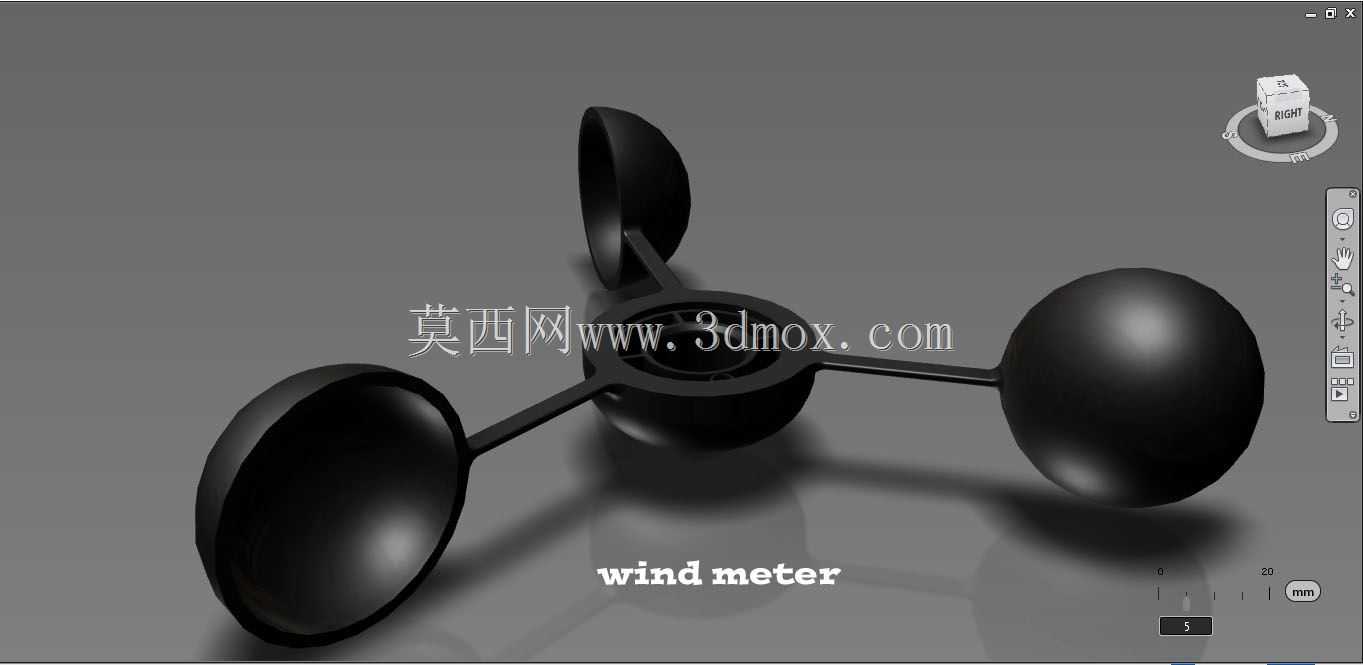

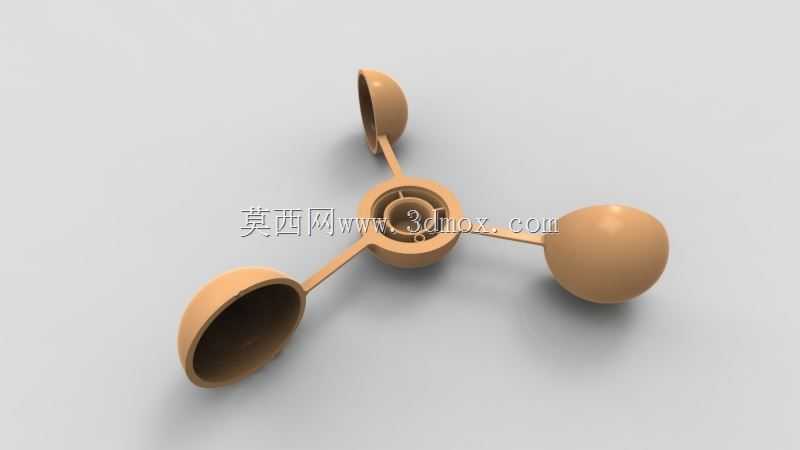

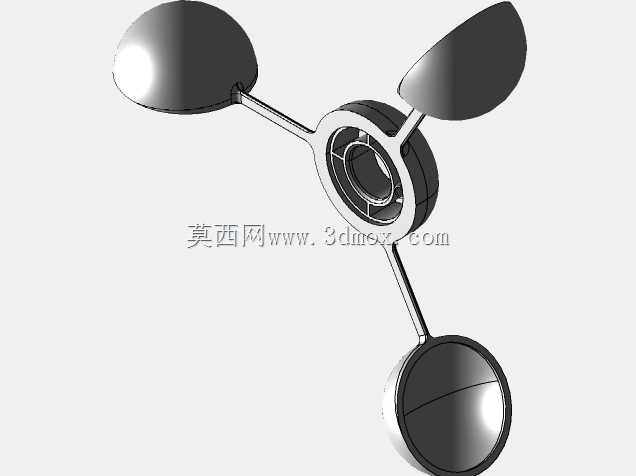

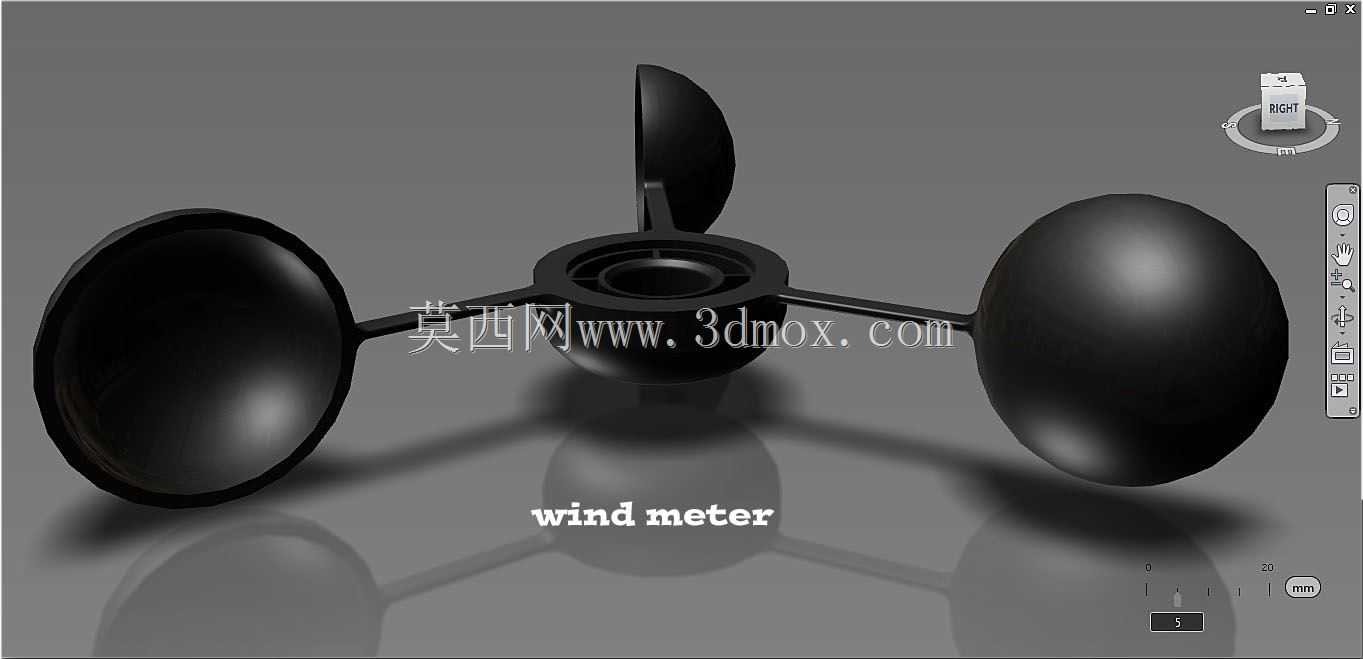

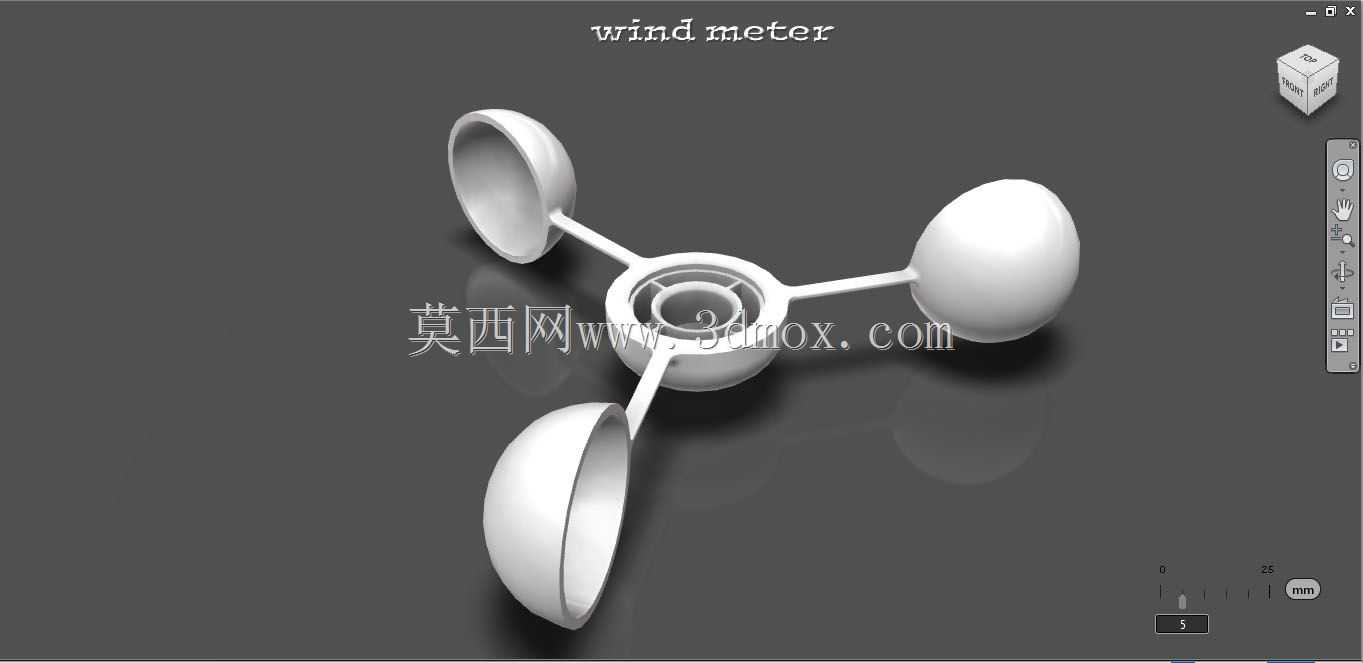

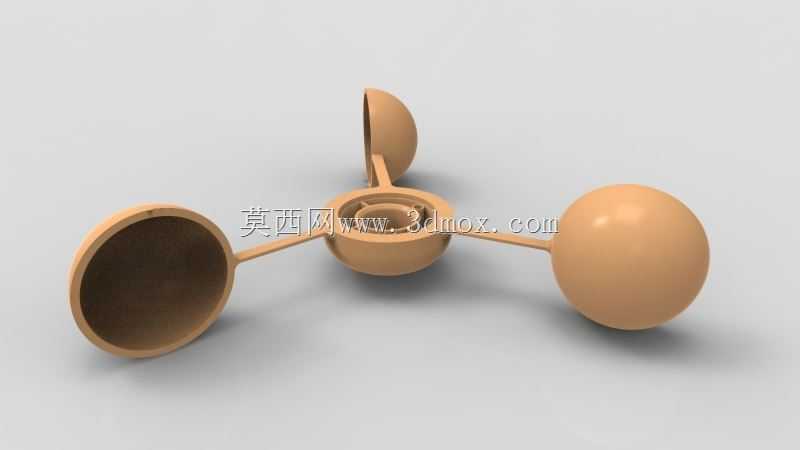

　　这款三杯式风速感应结构，是户外气象监测、场站通风管控、施工环境风速预警场景里的核心前端采集部件，日常作业中，它不需要额外配置复杂的辅助传感元件，依靠风杯受风压产生的转矩带动转轴转动，就能把实时风速转化为可被采集模块识别的转动信号，适配绝大多数工业级风速变送采集终端。从结构设计逻辑来看，三个半球形风杯互成120度夹角固定在辐射状支架端部，这种布局能最大程度抵消不同风向带来的受力偏差，不管是近地面的紊流风还是开阔场地的稳定层流风，都能保证风杯组件的转动响应速度足够快，不会因为风向突变出现转速卡滞或者信号跳变的问题。风杯本身采用等壁厚半球曲面设计，曲面迎风时的受力面积和风阻经过匹配计算，凹面迎风时的风压推动转矩大于凸面回转时的风阻转矩，

　　保证在0.3m/s的低风速条件下就能顺利启动转动，不会出现低风速段检测失效的情况。中心的回转基座预留了标准的轴系安装位，内部可以适配常规的深沟球轴承支撑结构，既可以搭配磁电式转速采集模块，也能适配霍尔式脉冲计数组件，安装时只需要保证基座的安装端面和水平面保持垂直，就能让风杯组件的回转平面始终保持水平状态，避免因为安装倾斜带来的重力分力影响转动灵敏度。整个风杯组件的安装边界比较紧凑，支架伸展后的最大回转直径适配常规户外气象站的安装横臂尺寸，不会因为回转半径过大和周边的风向传感器、温湿度采集模块产生运动干涉。基座底部设计有标准的法兰连接止口，和安装立杆对接时不需要额外制作转接工装，直接通过止口定位后用紧固件锁紧就能完成装配，

　　装配后不需要做复杂的现场动平衡调校，因为三个风杯的重量在设计阶段就做了等重匹配，支架的形位公差也控制在合理范围内，高速转动时的偏心振动量完全满足户外长期使用的要求。在实际应用场景里，这类结构除了用在常规气象站的风速检测，还能搭载在塔式起重机的顶部臂架端、港口龙门吊的作业区域、露天输电线路的监测杆塔上，当实时风速超过作业安全阈值时，配套的控制系统就能及时发出预警信号，提醒作业人员采取对应的防风措施。和传统的桨叶式风速检测结构相比，三杯式结构没有朝向要求，不需要额外加装风向跟随的转向机构，整体结构的运动部件更少，长期户外使用的维护成本更低，哪怕是在沙尘、盐雾的恶劣环境下，只要在轴承位置做对应的密封防护设计，就能保证长期运行的可靠性。

　　设计过程中，风杯和支架的连接位置做了加强筋过渡，避免强风条件下支架和风杯的连接位置出现应力集中断裂的问题，中心基座的轴孔位置预留了密封槽，可以加装密封圈阻挡雨水、沙尘进入轴承腔，延长内部支撑部件的使用寿命。整个结构的受力传递路径非常清晰，风杯受到的风压通过支架直接传递到中心回转套，再通过转轴传递给下部的采集模块，没有多余的传力环节，转动过程中的机械损耗非常小，能真实还原实际风速的变化情况，不会因为结构本身的摩擦阻力导致检测数值偏低。
