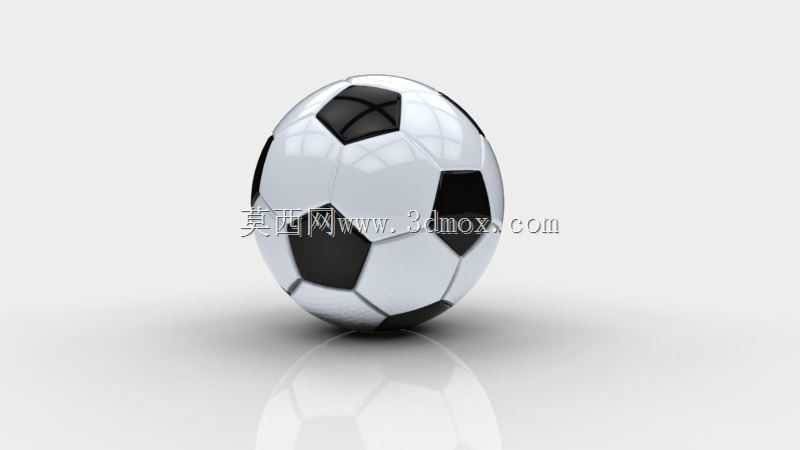

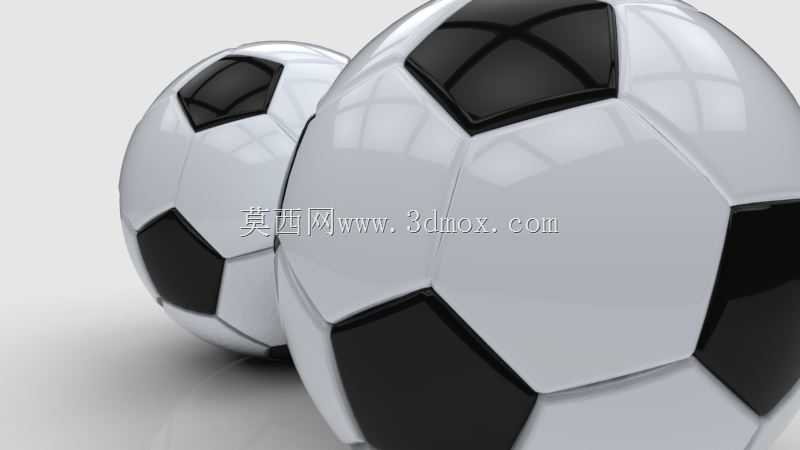

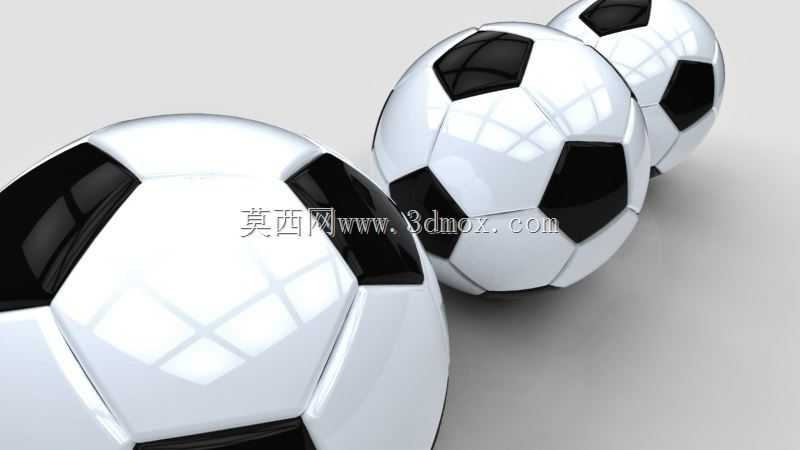

经典黑白拼接足球曲面结构三维数模

　　日常接触的标准足球，其曲面拼接结构一直是曲面建模领域的典型练习案例，很多刚接触复杂曲面建模的工程师，都会拿足球结构来练手，理解空间曲面的拼接逻辑、多边形与球面的拟合关系。从实际应用场景来看，这类足球三维模型不仅可用于体育用品的结构设计验证，还能作为曲面建模教学的演示案例，也可用于运动场景的动画渲染、虚拟仿真环境搭建，甚至在一些流体力学仿真中，标准足球模型也常被用来测试球形物体在流场中的受力特性，毕竟足球的球面拼接缝隙会对空气阻力产生细微影响，高精度的曲面模型能让仿真结果更贴近真实情况。

　　从产品功能特性来看，标准竞赛用足球采用正五边形与正六边形拼接的结构，这种结构最早是为了让皮革拼接后的球体更接近完美球形，相比早期的多块不规则皮革拼接，12块正五边形搭配20块正六边形的组合，能让每一块拼接片的形变更均匀，充气后球面的圆度误差更小，球员在控球、射门时的球面受力反馈更一致。建模过程中需要先处理球面的空间分割，先构建基础球体，再根据正多面体的投影关系，在球面上划分出五边形和六边形的边界，这里要注意每一块拼接片的边缘都要做微小的倒角处理，模拟真实足球的拼接缝凸起，同时每一块多边形面片都要做轻微的外凸弧度处理，不能是完全贴合球面的平面，否则渲染出来的质感会和真实足球有明显差距。

　　设计思路上，首先要确定球体的基准直径，标准成人竞赛足球的圆周在68-71厘米区间，换算成球体直径大概在21.6-22.6厘米之间，建模时取中间值22厘米作为基准直径，能适配绝大多数应用场景的尺寸需求。分割球面的时候，要先定位正二十面体的顶点，正二十面体的每个面都是正三角形，将每个正三角形的顶点投影到球面上之后，再通过对偶变换得到正十二面体的结构，对应到足球上就是12个正五边形的位置，剩下的区域自然分割成20个正六边形，这一步的空间坐标计算是建模的核心，一旦顶点位置出现偏差，后续拼接的面片就会出现缝隙或者重叠，无法形成封闭的球面。

　　外形尺寸与安装边界方面，这个足球模型不需要考虑实际的安装接口，作为独立的球类模型，其外轮廓就是直径22厘米的标准球体，在用于装配场景或者场景搭建时，只需要预留球体直径1.1倍以上的空间，就能避免和周边模型出现干涉。如果是用于3D打印验证，还要考虑拼接片的厚度，真实足球的皮革厚度在1.5-2毫米左右，建模时给每一块拼接片设置1.8毫米的均匀厚度，同时在拼接缝位置预留0.5毫米的间隙，就能模拟真实足球的拼接结构，打印出来的实体模型可以直接组装成可握持的足球摆件。另外建模时还要注意面片的曲率连续性，相邻的五边形和六边形面片之间要做到G2连续，这样曲面过渡才会自然，不会在拼接位置出现明显的棱线，不管是做渲染还是做结构分析，连续的曲面都能得到更好的效果。很多新手建模时容易犯的错误就是直接用平面多边形拉伸后贴到球面上，这样做出来的模型在面片交界处会有明显的折角，看起来非常生硬，正确的做法是先在球面上画出分割线，再通过偏移曲面得到每一块拼接片的基础面，之后再给边缘做卷边处理，模拟真实足球的缝线位置的凸起结构，这样做出来的模型细节更丰富，质感也更贴近真实产品。在用于运动仿真的时候，还要给模型赋予正确的质量属性，标准足球的质量在410-450克之间，建模时给面片赋予对应的密度参数，让整体模型质量落在这个区间内，仿真出来的运动轨迹、碰撞反弹效果才会符合真实物理规律。
