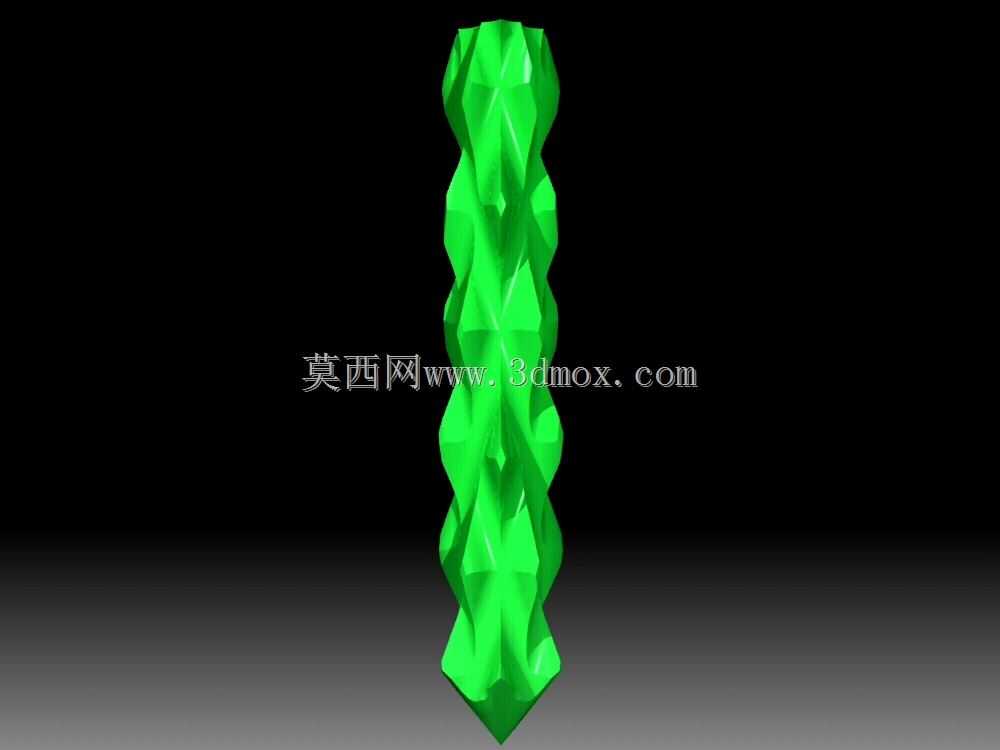

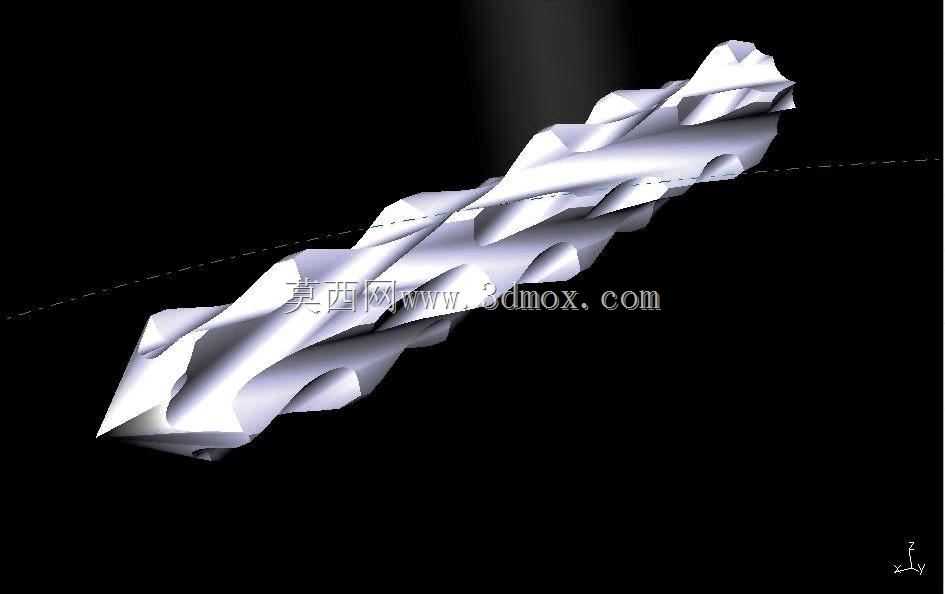

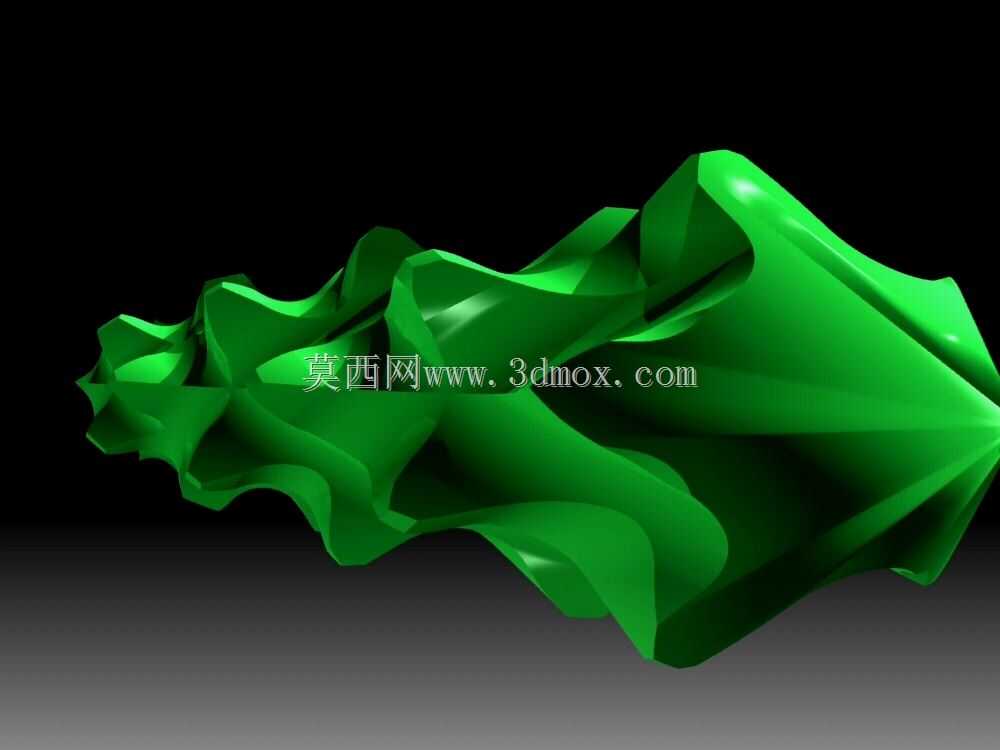

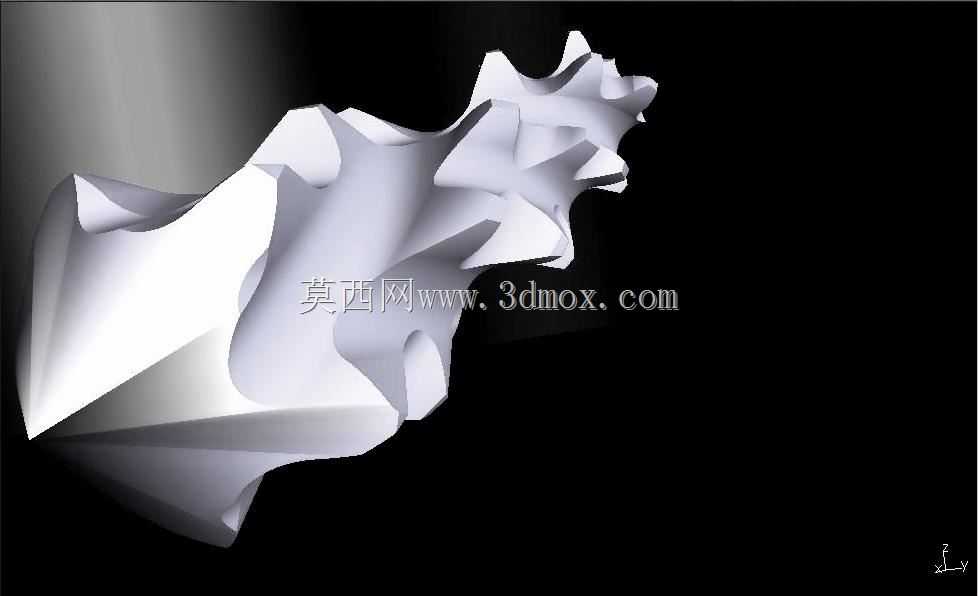

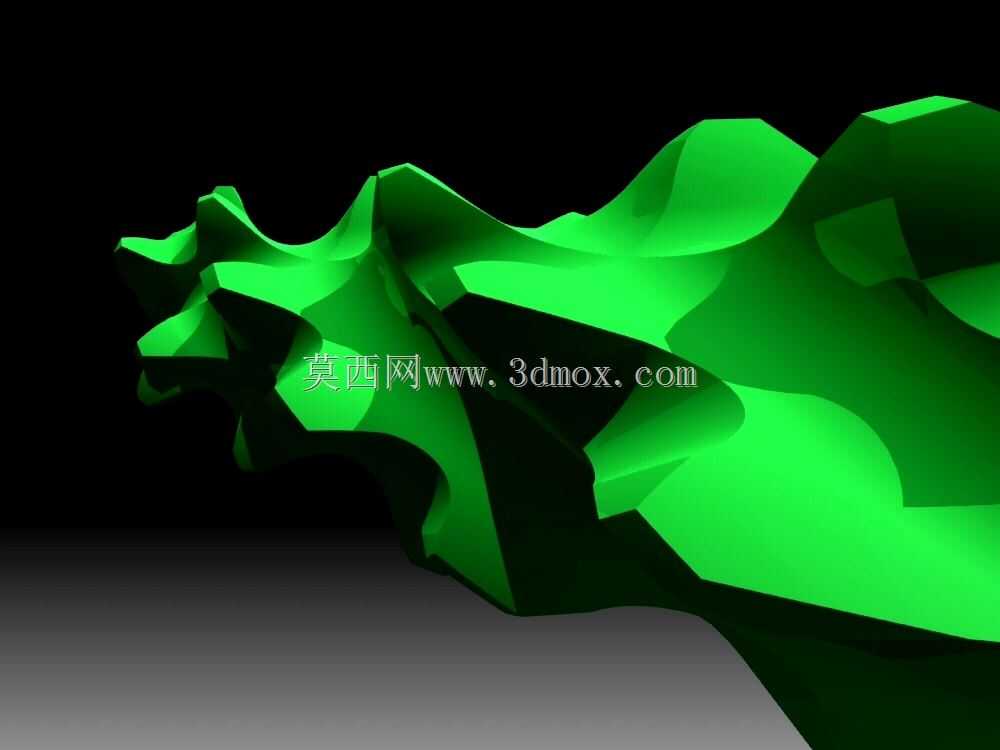

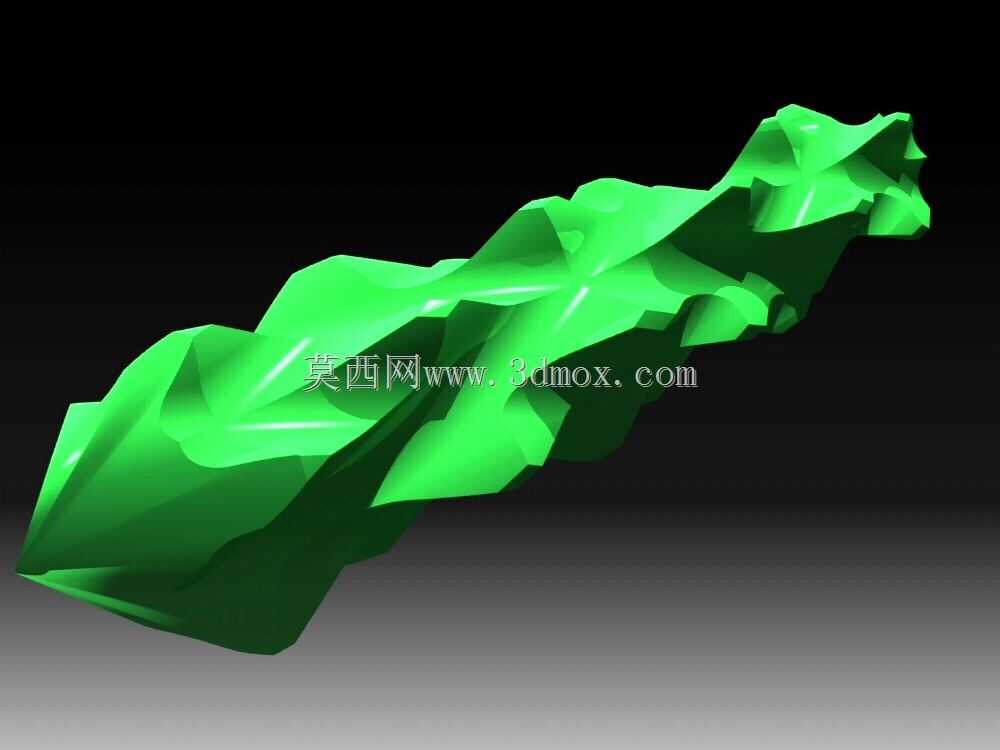

异形多棱面绿色曲面造型结构设计

　　在做异形曲面类零部件的结构设计时，这类多棱面渐变的流线型构型，最先要考虑的是实际工况下的流体适配性，很多人做这类造型容易只盯着外观的视觉效果，忽略了结构本身在应用场景里的实际作用。这类构型常被用在流体导流、特殊外观覆盖件、特种工装的导向结构上，比如在风道内部的导流段，多棱面的折角设计可以引导气流按照预设的路径分层流动，避免平滑曲面容易出现的气流附面层分离问题，每一个棱面的倾斜角度都需要对应流道内的流速分布做调整，靠近进风端的棱面倾角更大，用来快速打散进入的直吹气流，中段的棱面过渡更平缓，用来梳理气流方向，末端的棱面做收窄处理，让气流能够以稳定的流速流出，减少出口端的紊流噪音。

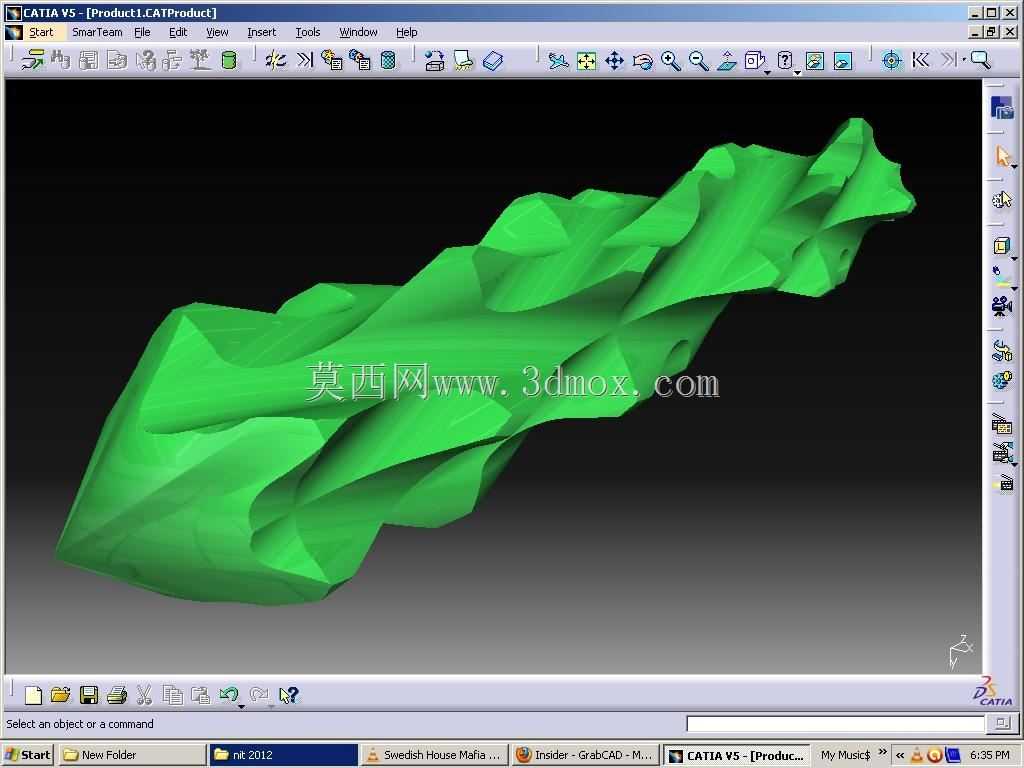

　　从结构设计的思路来看，这类非规则几何造型不能直接用常规的拉伸、旋转命令生成，需要先搭建整体的骨架线，先确定整体的长度方向基准，沿着长度方向每隔一段距离做一个截面轮廓，每个截面的多边形边数、顶点偏移量都要对应整体的流线趋势做调整，不能出现相邻截面顶点错位过大的情况，否则后续生成的曲面会出现扭曲褶皱，不仅影响外观，还会在实际使用中出现应力集中的问题。做骨架线的时候要提前预留安装边界，整个造型的两端需要设计对接接口，一端是和上游结构连接的安装面，需要保证安装面的平面度公差，接口处的棱面要和安装面做顺滑过渡，避免出现尖锐的连接棱边，另一端的输出端要做收边处理，壁厚要保持均匀，整体的壁厚偏差不能超过设计值的百分之十，否则在注塑或者3D打印成型的时候，会出现缩痕、填充不足的缺陷。

　　实际应用中这类结构也会被用在特种设备的外观装饰件上，比如户外作业设备的防护外罩，多棱面的设计相比光滑曲面，在受到外力撞击的时候，折角结构可以分散冲击力，提升整体的抗冲击性能，不会像光滑曲面那样一旦受力就出现大面积的凹陷。绿色的外观配色不是随意选择的，在户外作业场景下，绿色的识别度适中，不会像亮红色那样过于刺眼，也不会像灰色那样在植被区域难以识别，同时绿色的表面处理可以减少紫外线的老化影响，提升户外使用的寿命。做这类造型的三维建模时，要注意每一个棱面的法向方向，相邻棱面之间的夹角不能过小，否则在后续做表面处理比如喷涂、阳极氧化的时候，夹角位置容易出现积液、涂层厚度不均的问题，一般相邻棱面的夹角要控制在九十度以上，最小不能低于六十度，否则加工难度会大幅提升，不良率也会随之升高。

　　安装边界的设计上，整个结构的安装孔位要隐藏在棱面的内侧，不能直接暴露在外观面上，一方面保证外观的整体性，另一方面也可以避免安装孔位置出现积水、积尘的问题，安装孔的周边要做加强筋处理，因为多棱面结构本身的刚性虽然比平面结构好，但是安装位置是受力集中点，加强筋的厚度要小于主体壁厚的三分之二，避免成型的时候出现缩痕。在做结构验证的时候，要重点检查每一个棱面的过渡位置，不能出现反向的曲率，否则不仅视觉上会有凹陷的观感，实际受力的时候也会在反向曲率位置出现应力集中，长期受交变载荷的话容易出现开裂。很多新手做这类异形造型的时候，容易把所有棱面做的大小一致，实际上沿着长度方向的棱面宽度应该是渐变的，从输入端到输出端，棱面的宽度逐渐收窄，这样视觉上的流线感更强，同时流体经过的时候的阻力也更小，每一个棱面的表面粗糙度要求也不一样，和流体接触的内侧表面粗糙度要控制在Ra1.6以下，减少流体流动的阻力，外侧的外观面粗糙度可以适当放宽，但是也要保证没有明显的加工刀痕或者拼接痕迹。

　　这类结构在做装配验证的时候，要注意和周边相邻零件的间隙，因为是异形曲面，不能只看几个固定点位的间隙，要沿着整个周向检查每一个棱面和周边零件的距离，最小间隙不能小于两毫米，避免在设备运行过程中因为振动出现磕碰干涉。如果是用在有密封要求的场景，两端的对接面要设计密封槽，密封槽的位置要避开棱面的折角位置，尽量布置在平整的安装端面上，保证密封圈能够均匀受压，不会因为折角位置的压力不均出现泄漏。整体的重量控制也是设计中需要考虑的点，在保证结构刚性的前提下，可以在非受力的棱面内侧做减重槽，减重槽的位置要对应棱面的加强筋布置，不能因为开槽影响整体的结构强度，减重槽的边角要做圆角处理，避免应力集中。
