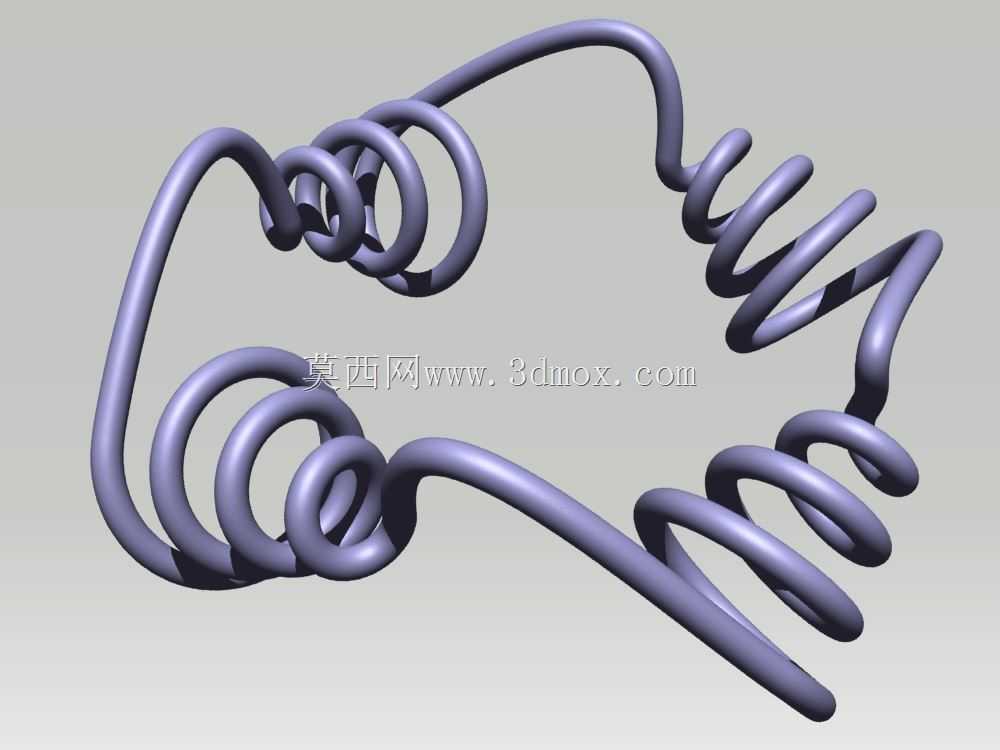

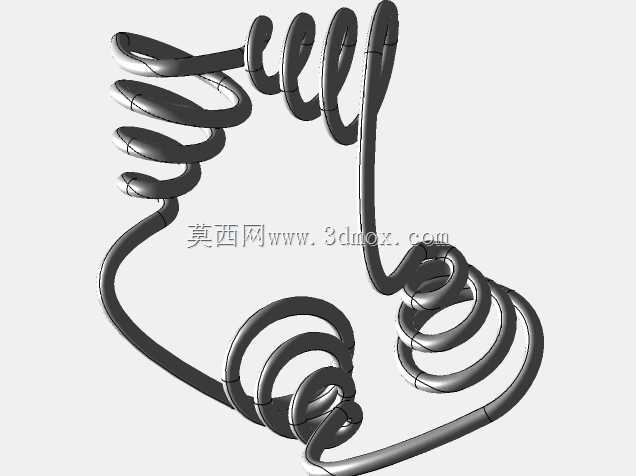

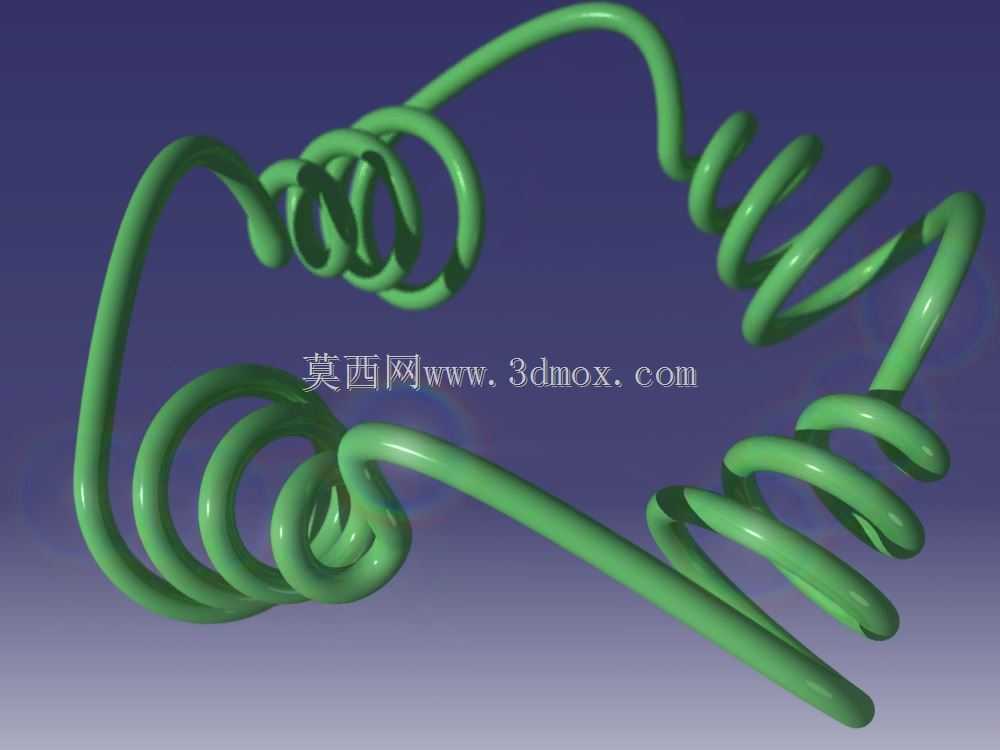

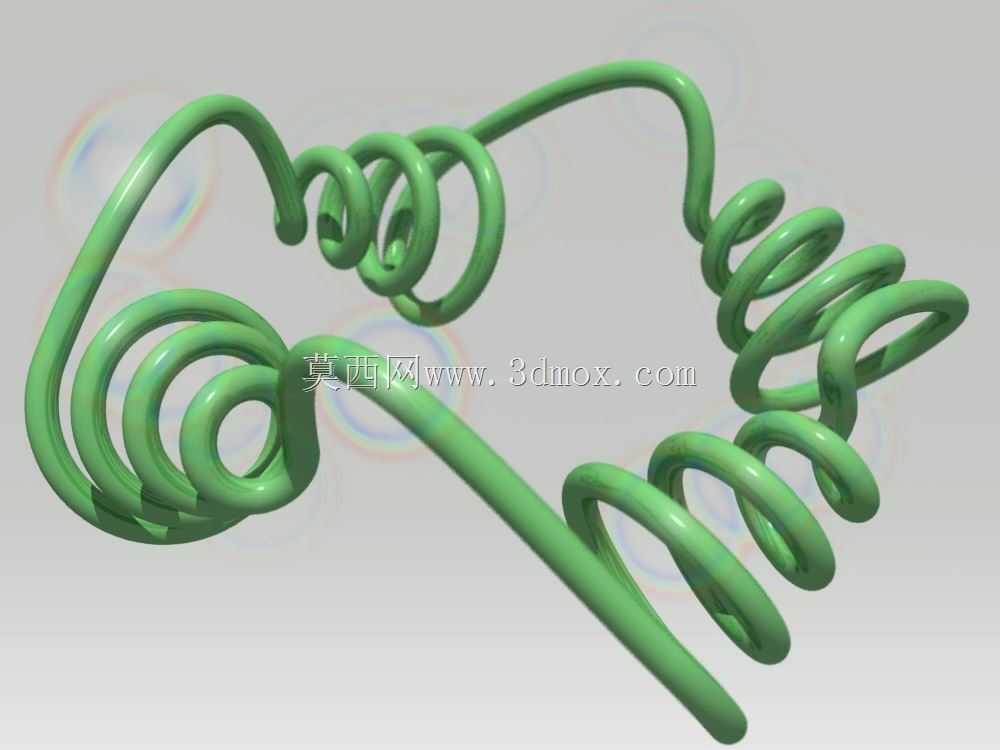

异形多段螺旋弹簧状空间曲线构件

项目分类:通用机械零部件 发布时间:2021-11-27 ID:421124
  • 异形多段螺旋弹簧状空间曲线构件
  • 异形多段螺旋弹簧状空间曲线构件
  • 异形多段螺旋弹簧状空间曲线构件
  • 异形多段螺旋弹簧状空间曲线构件

  这类异形多段螺旋空间曲线构件,在实际工业场景中常作为特殊弹性缓冲元件、柔性连接构件或是流体管路的预成型导向结构使用,区别于常规等距圆柱螺旋弹簧,其多段变径、变曲率的空间走向,能够适配狭小安装空间内的多方向形变需求,在小型精密设备的减震模块、异形管路的弹性支撑、特种工装的柔性定位结构中都能见到这类结构的应用。从结构设计逻辑来看,这类构件的建模核心在于空间曲线的连续顺滑过渡,每一段螺旋的螺距、旋向、曲率半径都需要根据实际受力方向调整,两端的延伸段需要匹配安装位的固定接口,中间的多组螺旋圈分别对应不同方向的受力形变区间,避免常规弹簧在非轴向受力时出现的侧弯失稳问题。实际应用中,这类构件的安装边界没有统一的方正轮廓,整体沿空间曲线走向分布,

  设计时需要提前预留足够的形变活动空间,避免构件在受压或受拉形变时与周边其他零部件发生干涉,每一段螺旋的圈数、线材直径都需要结合实际工况的载荷大小计算,靠近固定端的螺旋段通常会设计更小的螺距与更大的线径,来承接固定端的应力集中,中间段的螺旋曲率变化更平缓,用来承担主要的弹性形变行程,两端的直段部分需要根据安装孔位的尺寸设计配合公差,保证装配后不会出现松动窜动。在建模过程中,这类空间曲线不能直接用常规螺旋线命令拼接,需要通过多段样条曲线做曲率连续过渡,保证整个构件的中心线没有硬折点,否则后续扫掠生成实体时会出现曲面褶皱,实际生产时也会在折点位置出现应力集中,大幅降低构件的疲劳寿命。实际工况下,这类构件如果作为弹性元件使用,

  需要根据使用环境选择对应的材料,常规工况下选用碳素弹簧钢即可,有腐蚀环境的场景则需要选用不锈钢或者铜合金材质,表面处理也需要根据安装环境调整,避免长期使用后出现锈蚀导致弹性失效。如果作为管路导向结构使用,曲线的曲率半径需要大于管路的最小弯曲半径,保证穿入的管路不会因为弯折角度过大出现通径减小或是管路折损的问题,多段螺旋的结构还能在管路受振动时提供一定的活动余量,吸收管路的振动位移,避免管路接口处因为长期振动出现松动泄漏。这类结构的设计难点在于平衡形变行程与结构强度的关系,螺旋圈数过多会导致整体刚度不足,受载后形变量超出设计预期,螺旋圈数过少则会导致刚度过大,无法起到预期的缓冲或是柔性连接作用,

  设计时需要通过有限元仿真模拟不同载荷下的形变情况,反复调整每一段螺旋的参数,直到形变量与应力水平都落在设计要求的区间内。另外这类异形空间构件的加工也有别于常规弹簧,需要使用数控弹簧机配合多轴联动成型,加工前需要将三维模型的曲线坐标导出为设备可识别的加工代码,首件加工后需要通过三维扫描对比实际成型尺寸与设计模型的偏差,调整加工参数保证成型精度,避免因为曲线走向偏差导致安装时无法适配装配位。在设备装配环节,这类构件不能强行掰扯就位,否则会导致构件产生塑性形变,失去原有的弹性性能,需要顺着构件的空间走向对准安装位,缓慢推入固定,装配完成后需要手动测试构件的活动行程,确认形变过程中没有卡滞、干涉的情况,保证后续设备运行时构件能够正常发挥作用。
