不锈钢件打磨用立式砂带机结构设计

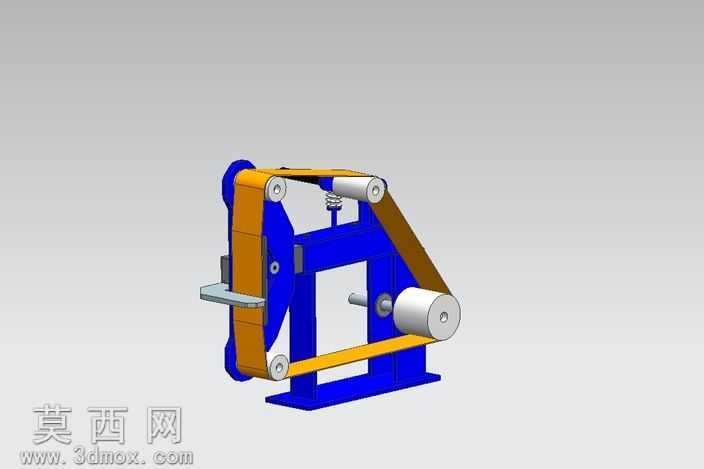

本作品为针对不锈钢工件表面划痕处理设计的立式砂带打磨设备三维模型，整体采用框架式立式布局，在三维建模过程中严格遵循机械加工设备的结构合理性原则，对各功能部件进行了1:1比例的参数化建模。模型主体支撑框架采用蓝色涂装的型钢焊接结构设计，建模时通过拉伸、切除、阵列等特征命令完成框架的型材拼接、安装孔位预留、加强筋结构布置，确保框架具备足够的刚性以承受打磨作业时的振动与压力，材质设定为Q235结构钢，表面做喷塑防锈处理的材质渲染效果。设备的核心传动系统采用三轮张紧式砂带布局，建模时完整还原了主动轮、从动导向轮、张紧轮的装配关系：底部主动轮与动力输入轴直连，预留了电动机的安装工位，上部设置弹簧顶紧式张紧机构，通过压缩弹簧的预紧力自动补偿砂带使用过程中的伸长量，保证砂带始终处于合适的张紧状态，避免打磨过程中出现砂带打滑、跑偏的问题，张紧轮的安装座设计有腰型调节孔，可手动调整张紧行程，适配不同周长的砂带安装需求。砂带采用环形涂覆磨料结构，建模时通过曲面包覆命令还原砂带的环形形态，材质渲染为棕刚玉磨料砂面效果，可清晰呈现砂带的磨粒纹理质感。设备左侧设置工件托板组件，托板采用水平可调式设计，通过螺栓与主体框架连接，可根据打磨工件的尺寸、打磨角度需求调整托板的伸出长度与倾斜角度，托板表面做光滑镀铬处理，减少工件推送过程中的摩擦阻力，方便操作人员手持不锈钢工件抵靠砂带完成表面划痕去除、毛刺打磨、焊缝整平加工作业。整体模型的装配关系完整，各运动部件均保留了合理的装配间隙，未出现干涉问题，渲染阶段对不同部件的材质进行了区分：传动轮采用铝合金材质做阳极氧化处理的金属质感，张紧弹簧做镀锌防锈的金属光泽渲染，紧固件采用标准发黑处理的材质效果，整体视觉效果清晰直观，可直接用于设备的结构展示、加工工艺拆解、教学演示等场景，能够完整呈现立式砂带打磨设备的工作原理与结构组成，为同类打磨设备的设计优化提供直观的三维参考。
