台式工件去毛刺打磨工作台结构设计

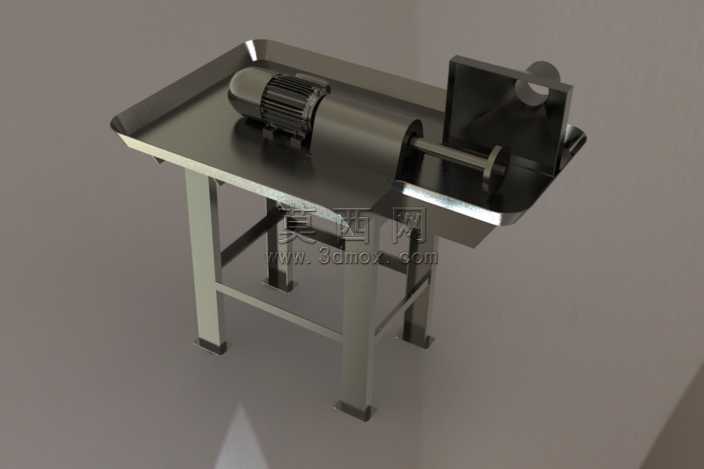

该三维模型为台式工件去毛刺打磨工作台，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械加工设备的实际尺寸规范，对各部件的装配关系进行了精准约束，确保模型可直接用于工程出图与生产参考。模型整体结构分为支撑机架、作业台面、动力打磨单元、防护挡板四个核心模块，支撑机架采用方管焊接结构设计，建模时对方管的壁厚、连接角码的安装位置都做了精细化还原，底部设置的可调脚垫结构也完整呈现，可实现工作台的水平调节，适配不同平整度的车间地面。作业台面采用带围边的不锈钢材质设计，围边高度经过合理测算，可有效阻挡打磨过程中飞溅的金属碎屑，台面的倾斜导料结构也在模型中完整体现，方便碎屑集中收集清理。动力打磨单元包含驱动电机、传动主轴、打磨轮安装位三个部分，建模时对电机的散热筋、接线盒、安装底座的螺栓孔位都做了1:1还原，传动部分的轴承座、轴肩定位结构都按照机械设计标准绘制，确保动力传递的结构合理性。侧边的防护挡板采用立式安装结构，建模时预留了观察口与工件避让位，既可以阻挡打磨碎屑向操作侧飞溅，也不会影响操作人员对工件的进给操作。渲染阶段采用金属材质与工业哑光材质搭配，机架部分赋予灰色喷塑材质，台面赋予拉丝不锈钢材质，电机部分赋予铸铁哑光黑材质，通过环境光与补光的调整，清晰呈现出各部件的结构层次与材质质感，整体渲染效果贴合工业设备的真实视觉表现。设计思路围绕小型加工车间的工件去毛刺作业需求展开，将打磨动力单元集成在工作台面上，省去了单独安装打磨设备的步骤，紧凑的结构设计占用车间空间小，围边台面与防护挡板的组合设计充分考虑了作业过程中的安全性与清洁性，支撑机架的方管结构兼顾了结构强度与制造成本，整体设计符合小型金属加工工位的实用需求，模型各部件均可单独导出编辑，方便后续根据实际加工需求调整打磨轮规格、台面尺寸等参数。
