电力设备用通风散热钣金壳体结构

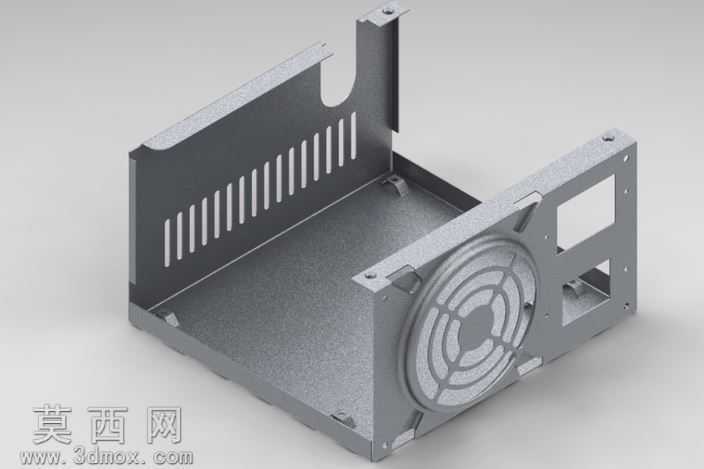

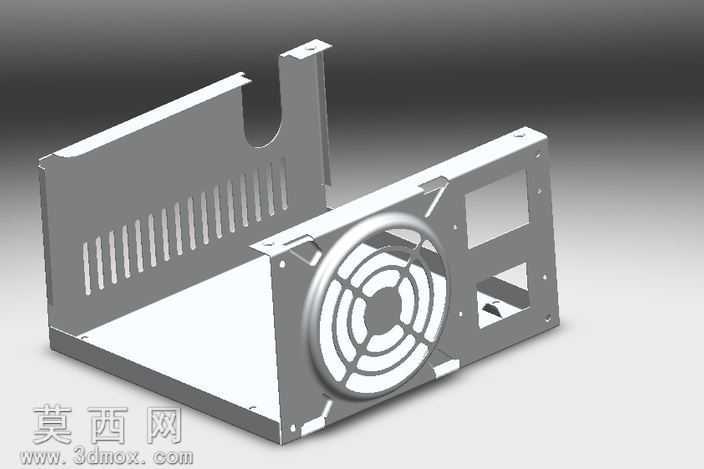

本作品为电力设备配套的钣金散热壳体三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循钣金加工工艺规范，所有折弯、切口、开孔特征均预留合理的工艺余量，可直接对接钣金数控冲压、折弯生产工序。模型整体采用一体化折弯成型的结构设计，主体为U型围合式腔体结构，侧壁设置等距排布的长条形通风散热孔，孔位间距经过散热效率模拟优化，既保证壳体结构强度，又能形成顺畅的空气流通通道，满足内部电子元件的散热需求。壳体一侧集成风扇安装位，采用同心圆格栅式防护结构，格栅筋条厚度均匀，既可以防护内部扇叶，又能降低风阻、减少气流噪音，安装位预留标准螺丝孔位，适配常规规格的散热风扇装配。模型的材质渲染采用磨砂镀锌钢板质感，还原真实钣金件的表面哑光金属纹理，折弯处的圆角过渡、开孔边缘的工艺缺口都做了精细化处理，避免出现建模过程中常见的壁厚不均、特征干涉问题。设计过程中充分考虑钣金件的装配兼容性，壳体边缘设置翻边结构，既可以提升壳体整体的抗形变强度，又能为后续盖板装配提供贴合基准，多处预留的安装固定孔位位置精准，可实现与内部电力元件、外部安装支架的快速对位装配。整体结构无冗余特征，所有折弯角度符合常规钣金折弯设备的加工范围，无需特殊定制模具即可完成生产，在保证结构防护性能、散热性能的前提下，尽可能优化板材利用率，降低实际生产的材料成本。
