计算机机箱散热轴流风扇三维设计

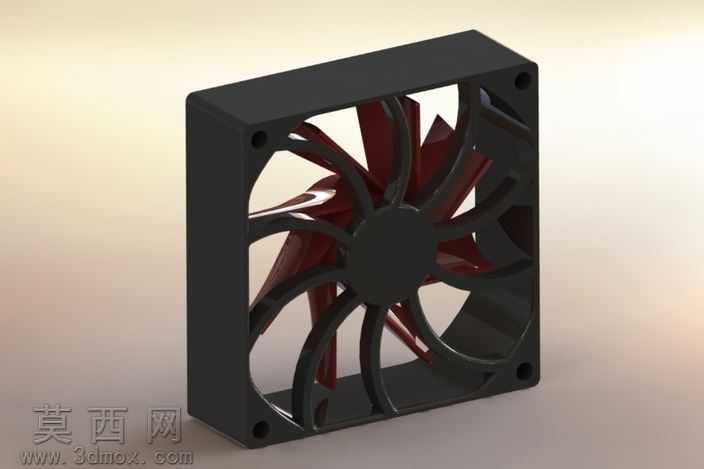

本作品为计算机机箱用轴流散热风扇的三维参数化建模成果，建模过程以实际量产的120mm规格机箱风扇为参考基准，首先通过草图绘制完成方形外框的轮廓构建，外框四个边角预留标准安装孔位，孔位间距符合ATX机箱通用安装规范，外框侧壁做了均匀壁厚设计，兼顾结构强度与轻量化需求。扇叶部分采用了仿生流体力学曲面造型，共设计九片弧形扇叶，每片扇叶的倾斜角度、叶根圆角、叶梢切角都经过反复调整，建模时通过曲面放样、边界凸台等命令完成扇叶的实体构建，保证扇叶曲面顺滑无棱角，能够在转动时有效切割气流、降低风阻与风噪。扇叶中心的轮毂部分做了圆弧过渡处理，既可以隐藏内部的转子结构，也能引导气流向扇叶区域均匀分布。材质渲染阶段，外框采用哑光黑色硬质工程塑料材质，模拟ABS注塑件的细腻磨砂质感，表面添加轻微的注塑纹理提升真实感；扇叶部分采用半透明酒红色PC材质，设置了合适的透光率与折射参数，光线照射下能够呈现出半通透的视觉效果，还原市售炫彩机箱风扇的外观特征；中心轮毂采用与外框一致的哑光黑材质，与半透明扇叶形成鲜明的视觉对比。结构设计上充分考虑了实际装配需求，外框内侧预留了容纳电机定子、轴承的安装腔体，扇叶与外框内壁之间保留了均匀的转动间隙，避免运转时出现刮擦问题，四个安装孔做了沉头设计，可适配标准机箱风扇螺丝的安装，保证装配后螺丝端面与外框表面齐平。整体建模过程严格遵循机械设计的装配逻辑，所有特征参数均可编辑调整，可直接用于后续的散热仿真分析、结构强度校核，也可作为电脑整机装配、机箱散热方案展示的配套三维素材，模型细节还原度高，曲面质量优异，能够满足不同场景下的使用需求。
