AR15步枪22LR口径上机匣短弹端口结构

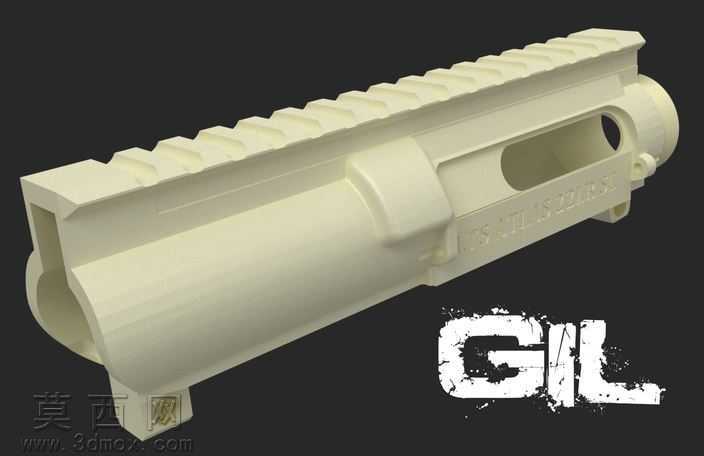

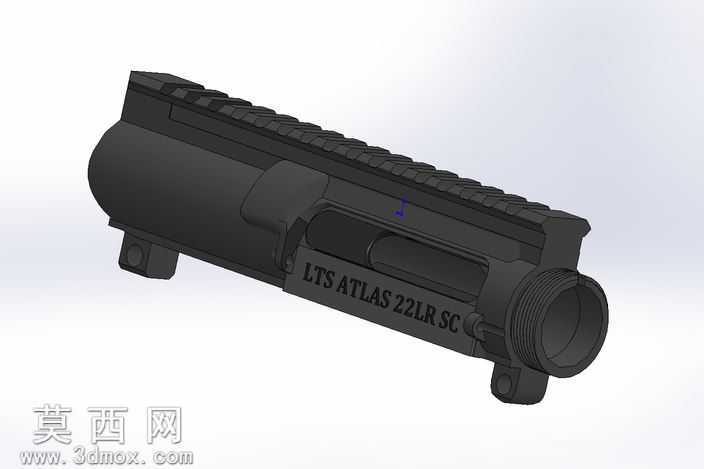

本作品为AR15平台适配22LR口径的轻量化上机匣短弹端口三维建模成果，建模过程严格遵循轻武器部件的尺寸规范与装配逻辑，采用SolidWorks完成全参数化特征构建，整体壁厚控制为4mm，兼顾结构强度与轻量化需求。建模阶段首先完成上机匣主体的基体轮廓绘制，通过拉伸、切除特征构建出容纳枪机组件的内部腔体，腔体尺寸严格匹配22LR弹药的供弹行程，确保短弹进出端口的运动路径无干涉。顶部皮卡汀尼导轨采用阵列特征逐齿构建，齿形尺寸符合标准战术附件安装规范，导轨与上机匣主体采用一体化建模设计，避免装配间隙带来的结构松动问题。抛壳窗位置通过精准的曲面切除完成轮廓构建，边缘做0.5mm圆角过渡处理，既消除应力集中隐患，也还原实机的工艺细节。前部枪管衔接部位采用螺纹特征建模，螺纹牙型与螺距严格对应22LR口径枪管的装配标准，确保虚拟装配时的同轴度误差控制在0.02mm以内。侧面刻印的“LTS ATLAS 22LR SC”标识采用包覆特征完成，贴合上机匣的曲面弧度，还原产品的标识细节。材质渲染阶段为模型赋予哑光黑色硬质阳极氧化铝材质，调整材质的粗糙度与金属度参数，模拟枪械部件表面的耐磨氧化层质感，对导轨齿面、螺纹衔接处做轻微的磨损质感处理，提升模型的真实感。结构设计上针对短弹端口的供弹路径做了优化，缩短了抛壳端口的纵向长度，适配22LR边缘发火弹的较短弹身尺寸，减少供弹过程中的卡弹风险；下部的销钉安装孔位完全匹配标准AR15下机匣的装配尺寸，保证上下机匣的销接定位精度。建模过程中对所有受力部位做了壁厚校验，4mm的均匀壁厚既满足3D打印的成型要求，也能承受22LR弹药发射时的常规载荷，模型同时预留了后期修改的参数化接口，可根据不同的外盖配件需求调整端口尺寸，适配更多改装场景。
