YHM幻影Flash树形消音构件三维设计

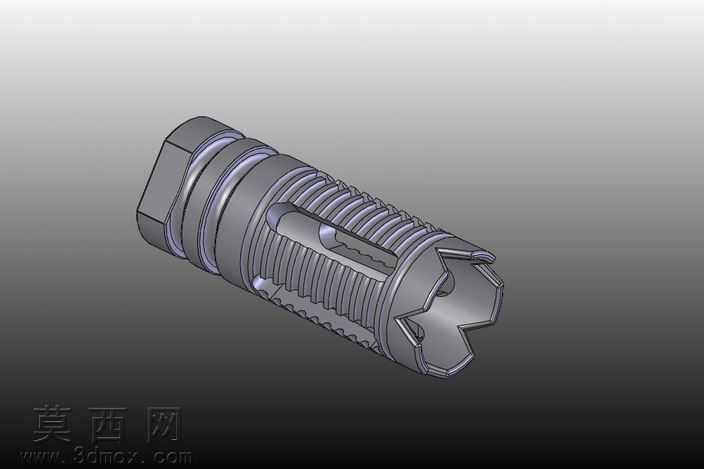

本作品采用SolidWorks进行全参数化三维建模，整体围绕消音功能的核心需求展开结构设计，建模过程全程遵循机械加工的工艺合理性原则，对每一处结构的拔模斜度、圆角过渡、壁厚均匀性都做了严谨的参数校核，确保模型可直接对接后续的数控加工生产流程。模型整体为同轴回转类组合结构，从左端的连接锁紧段到中部的消音腔体段再到右端的树形开口端，各段结构通过同轴度约束完成装配定位，不存在过定义或欠定义的建模特征。渲染阶段采用金属哑光枪灰材质作为主体基底，对密封槽位置的橡胶密封圈赋予半哑光深紫弹性材质，通过环境光遮蔽、全局光照的参数调校，清晰呈现出外表面细密的防滑滚花纹理、纵向导流槽的铣削加工质感、内膛螺旋消音沟槽的连续曲面结构，以及右端树形分叉爪状结构的尖角过渡细节，不同材质的粗糙度、金属度参数经过反复调试，还原了金属构件经过表面氧化处理后的真实视觉效果。结构设计上，左端的外六角锁紧段预留了标准扳手操作空间，相邻的多道环形密封槽可嵌入密封圈实现连接部位的气密封闭，中部筒体的纵向开槽既可以降低构件整体重量，也能引导气流在腔体内形成折返路径消耗能量，内膛的连续螺旋沟槽可逐层衰减传导的声波能量，右端的树形分叉开口结构采用多瓣式对称设计，每瓣爪状结构的内侧都做了弧形导流面，可对排出的气流做最终的分流疏导，进一步降低气流喷出产生的噪音。设计思路围绕“简洁结构实现高效消音”的核心，没有添加冗余的装饰性特征，所有外部结构都服务于安装锁紧、气流疏导、消音降噪的实际功能，内部腔体的容积、沟槽的导程、开口的张开角度都经过参数化迭代调整，在保证结构强度满足使用要求的前提下，最大化拓展气流的折返路径长度，兼顾了构件的轻量化需求与消音性能表现，模型的所有特征都保留了完整的参数化建模历史，可根据实际使用的口径、连接尺寸需求快速调整参数完成变型设计。
