高细节履带式主战坦克作战装备三维结构

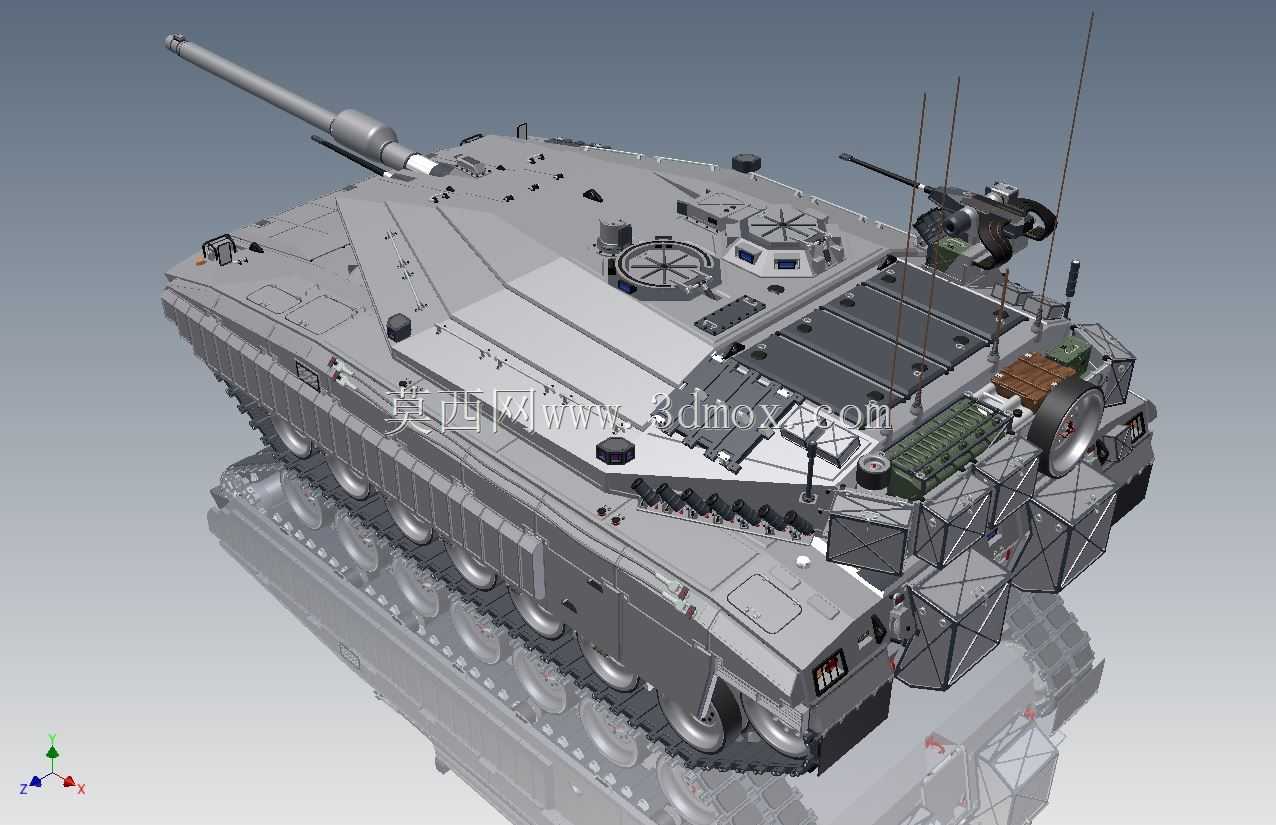

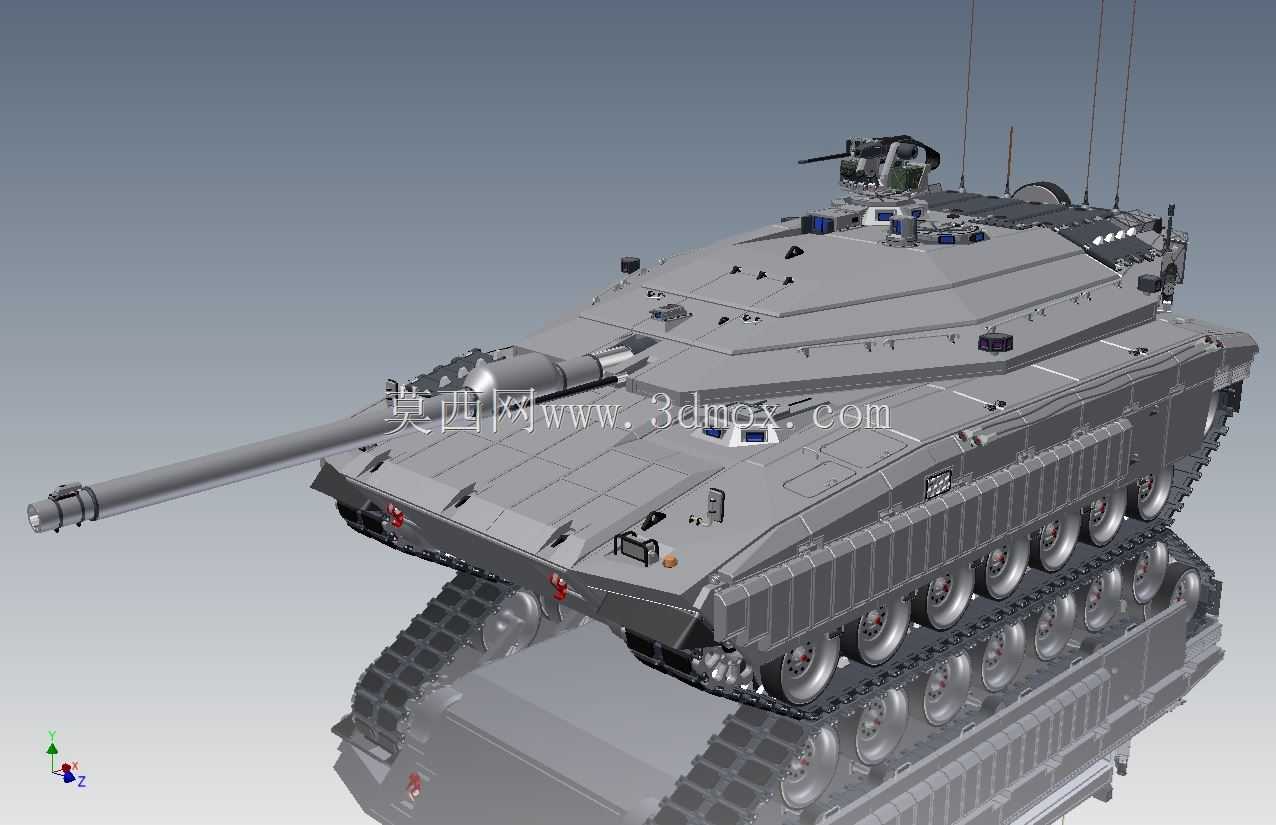

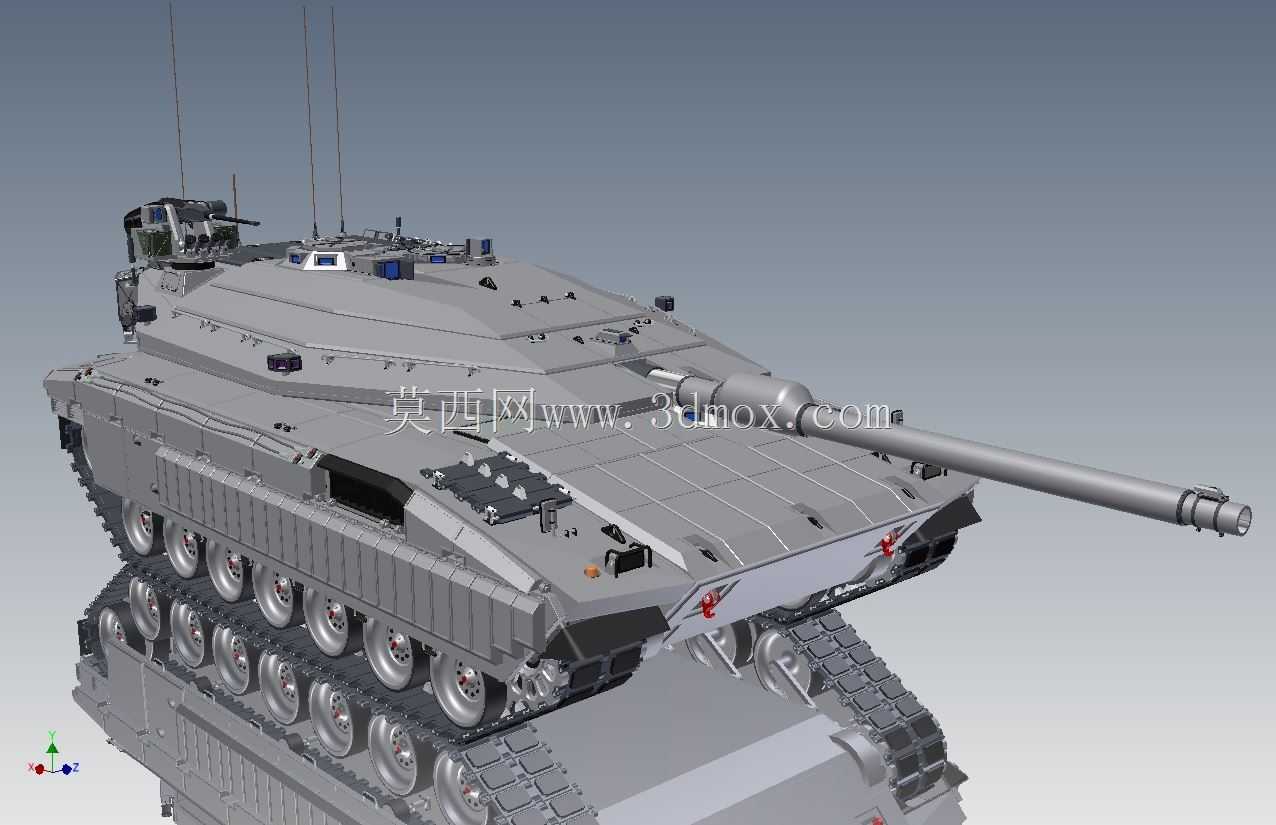

　　这款履带式陆战装甲装备的三维结构设计，首先围绕复杂地形通行的核心需求展开，履带行走系统的负重轮排布、诱导轮与主动轮的位置匹配，都经过反复的结构干涉校验，每侧的多组负重轮采用独立悬挂的结构预留空间，能够在起伏路面、沟壑地形通行时保证车体姿态稳定，避免主炮射击时的车体晃动幅度过大影响命中精度。车体整体采用倾斜装甲布局，首上装甲的倾斜角度经过结构测算，既能够保证装甲防护的等效厚度提升，又能控制整车的重心高度，避免大角度爬坡时出现倾覆风险，车体侧面的装甲板预留了附加装甲的安装接口，可根据任务场景快速挂载不同防护等级的附加组件，不需要对主体结构进行二次加工。

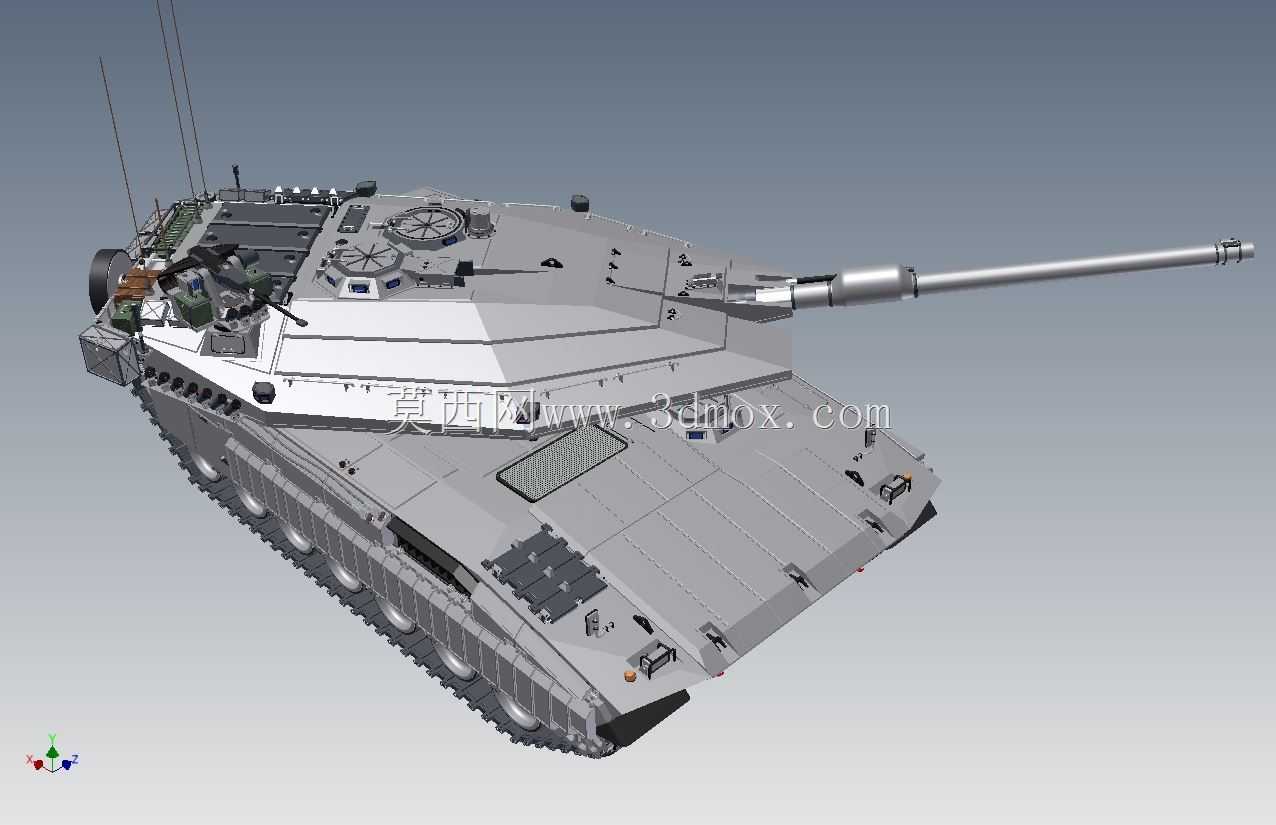

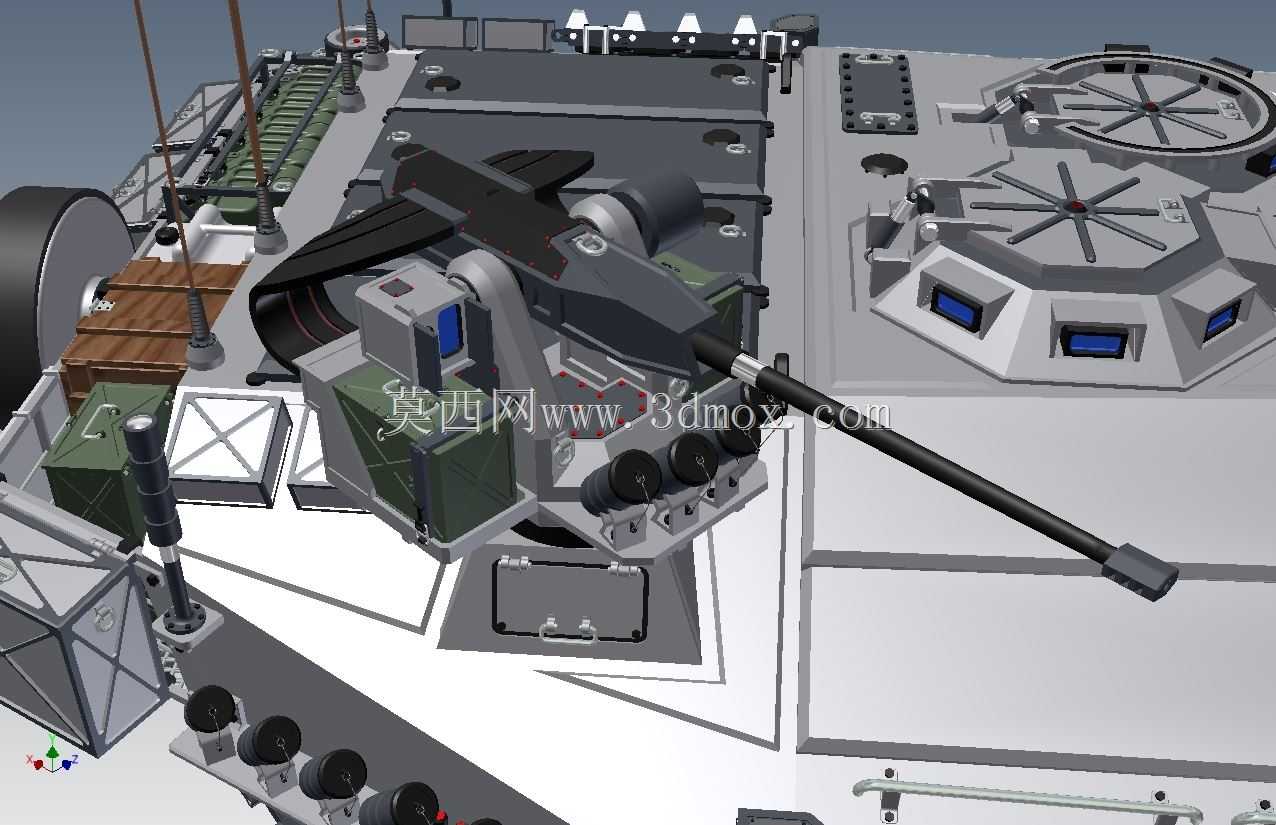

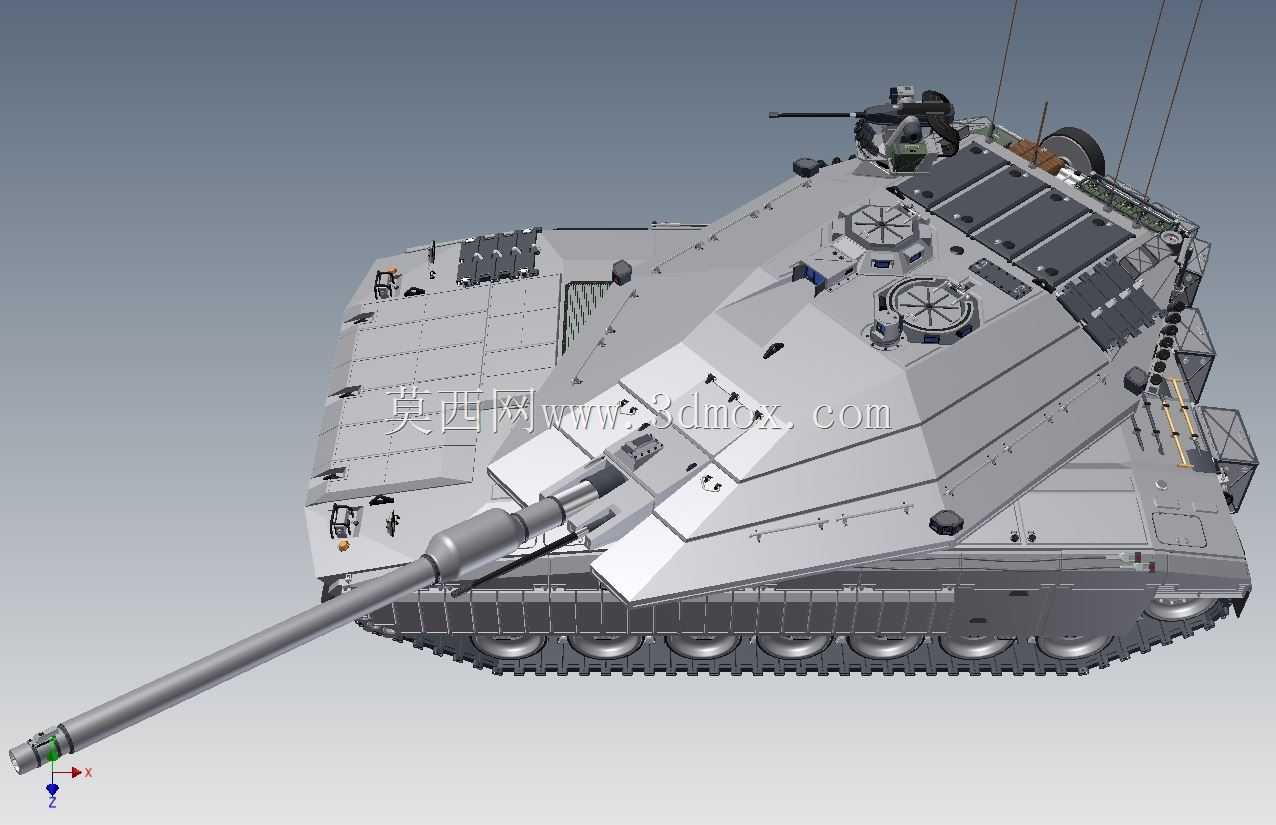

　　炮塔部分的结构设计兼顾了武器射界与防护平衡，炮塔正面的楔形装甲结构与车体首上装甲的倾斜角度形成匹配，减少正面的防护盲区，炮塔顶部预留了遥控武器站的安装基座，同时集成了多组观瞄设备的安装位，天线基座的位置避开了主炮俯仰的干涉范围，不管是主炮大角度仰角射击还是俯角压制，都不会与车载通讯设备产生结构碰撞。主炮的炮管结构做了分段式设计，炮尾的反后坐装置安装空间与炮塔内部的战斗室空间做了精准的边界划分，保证炮管后坐行程内不会触碰炮塔内的其他设备，同时炮塔尾部的配重结构经过重心配平，避免炮塔旋转时出现偏载卡顿的问题。

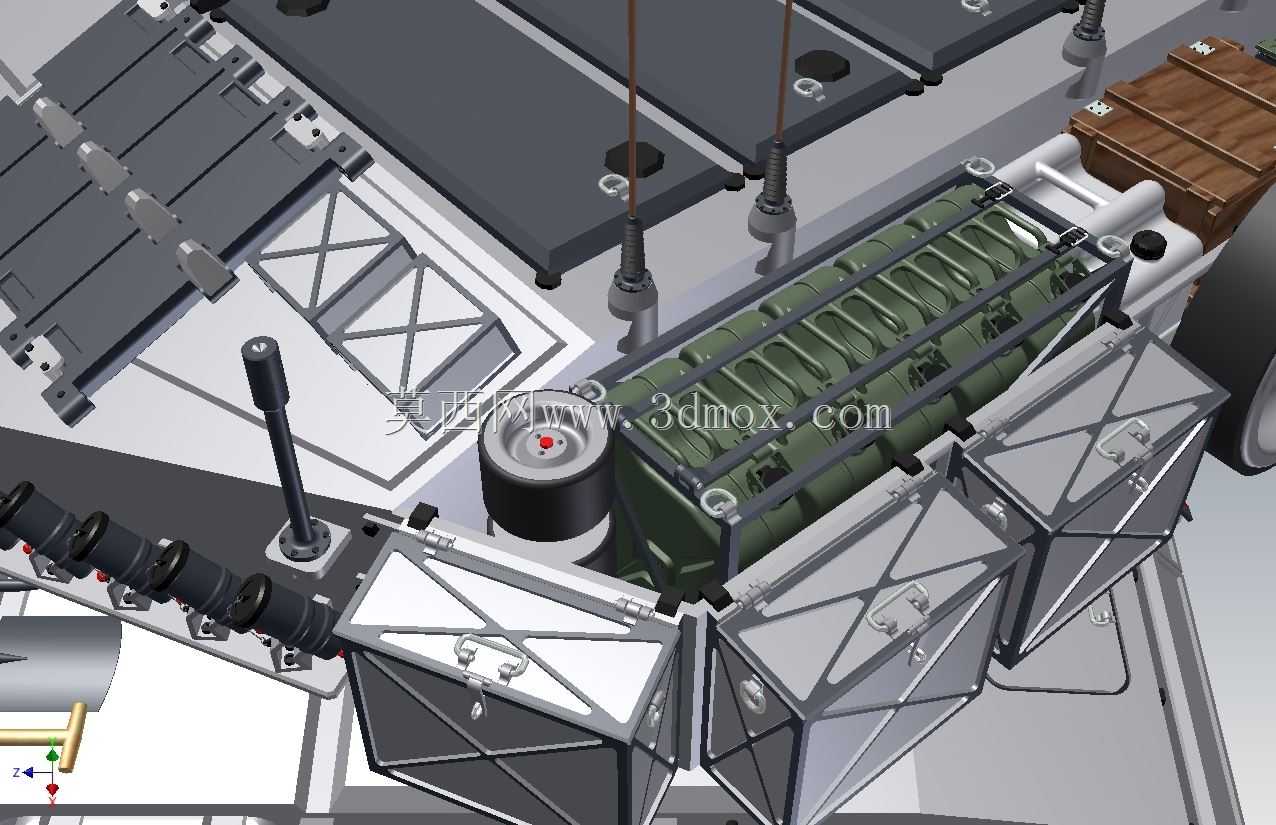

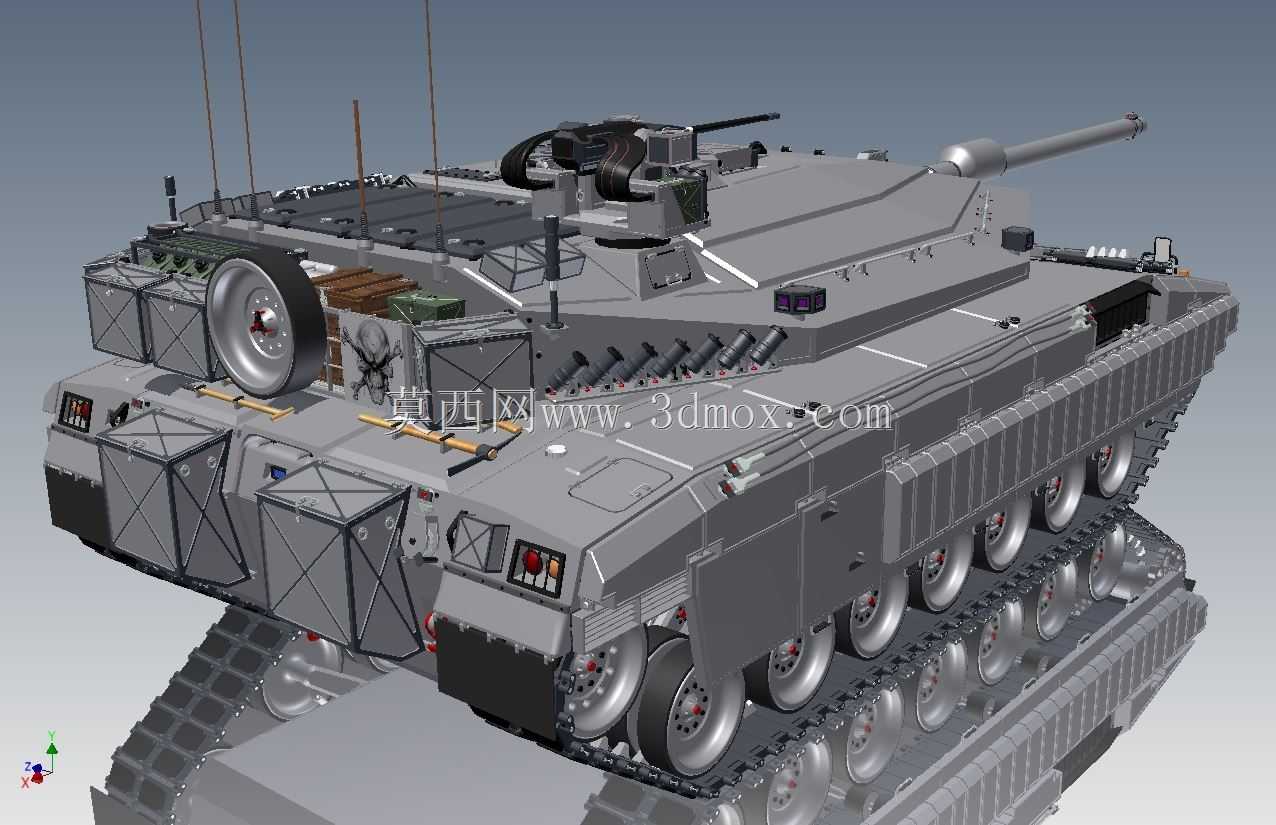

　　从实际应用场景来看，这类装甲装备的三维结构可用于装备展示、战术推演、结构教学等多个场景，设计过程中对整车的外形尺寸做了严格的边界控制，车体宽度符合铁路运输、平板拖车运输的尺寸限值，整车高度在保证车内乘员活动空间的前提下尽可能压低，减少战场上的被弹面积。车体后部的动力舱预留了动力总成的安装空间，进排气口的位置设置在车体顶部靠后位置，避免涉水行驶时水流灌入动力系统，同时动力舱的检修舱盖做了快开结构的设计预留，方便野战环境下的快速维护保养。

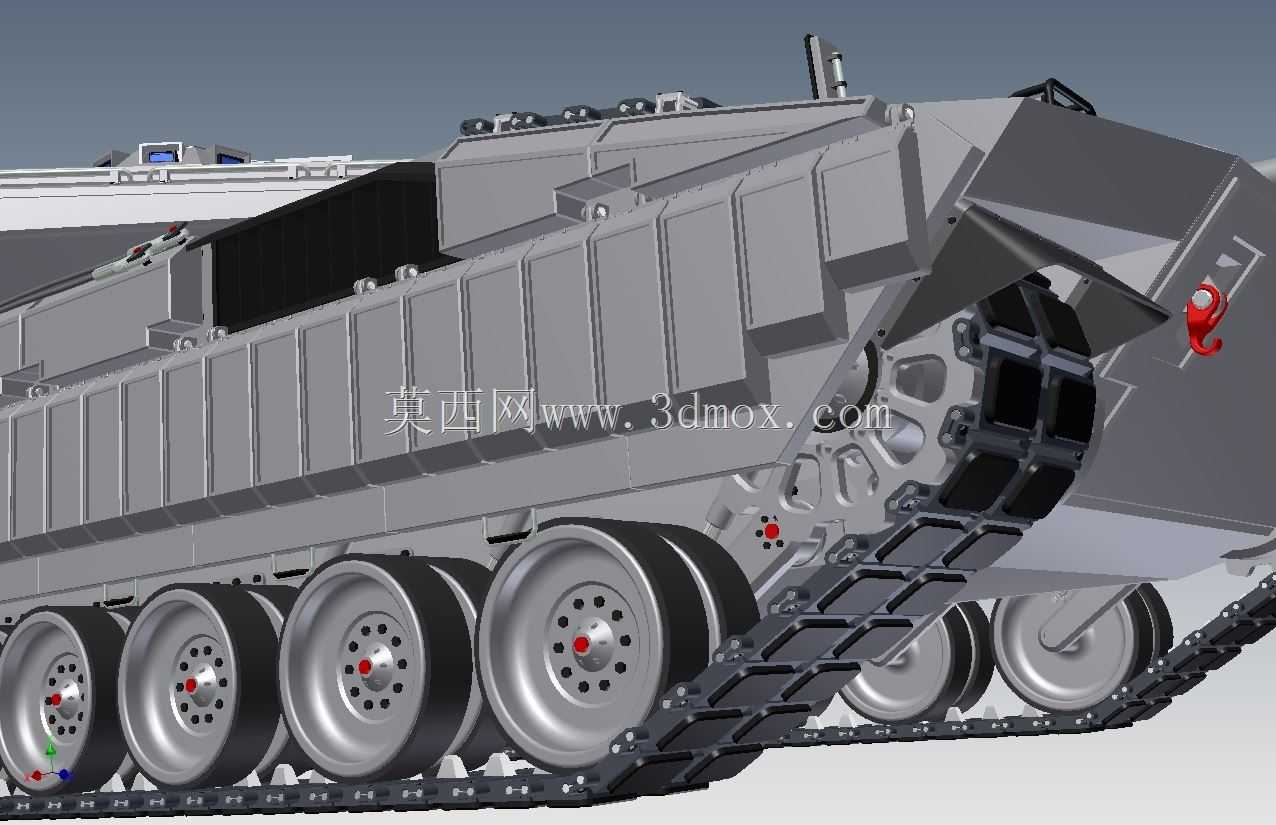

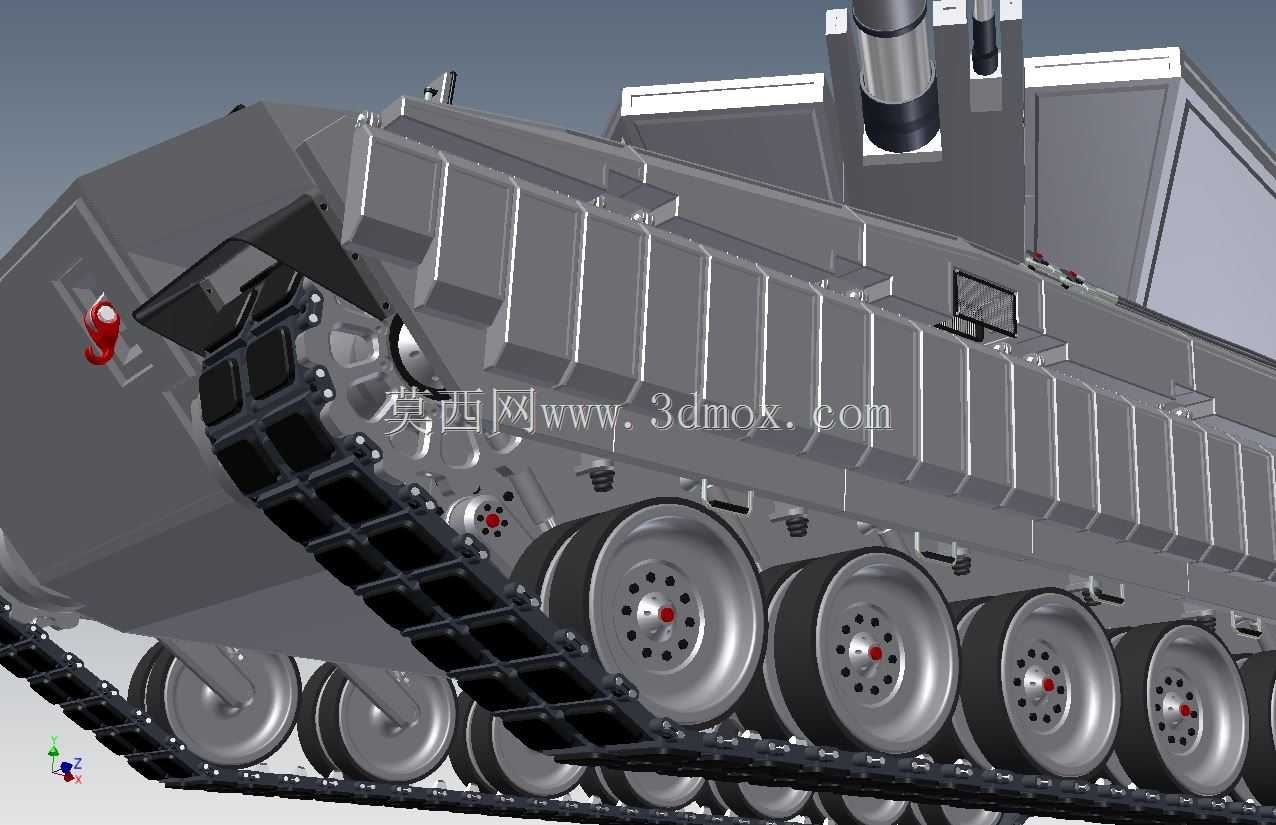

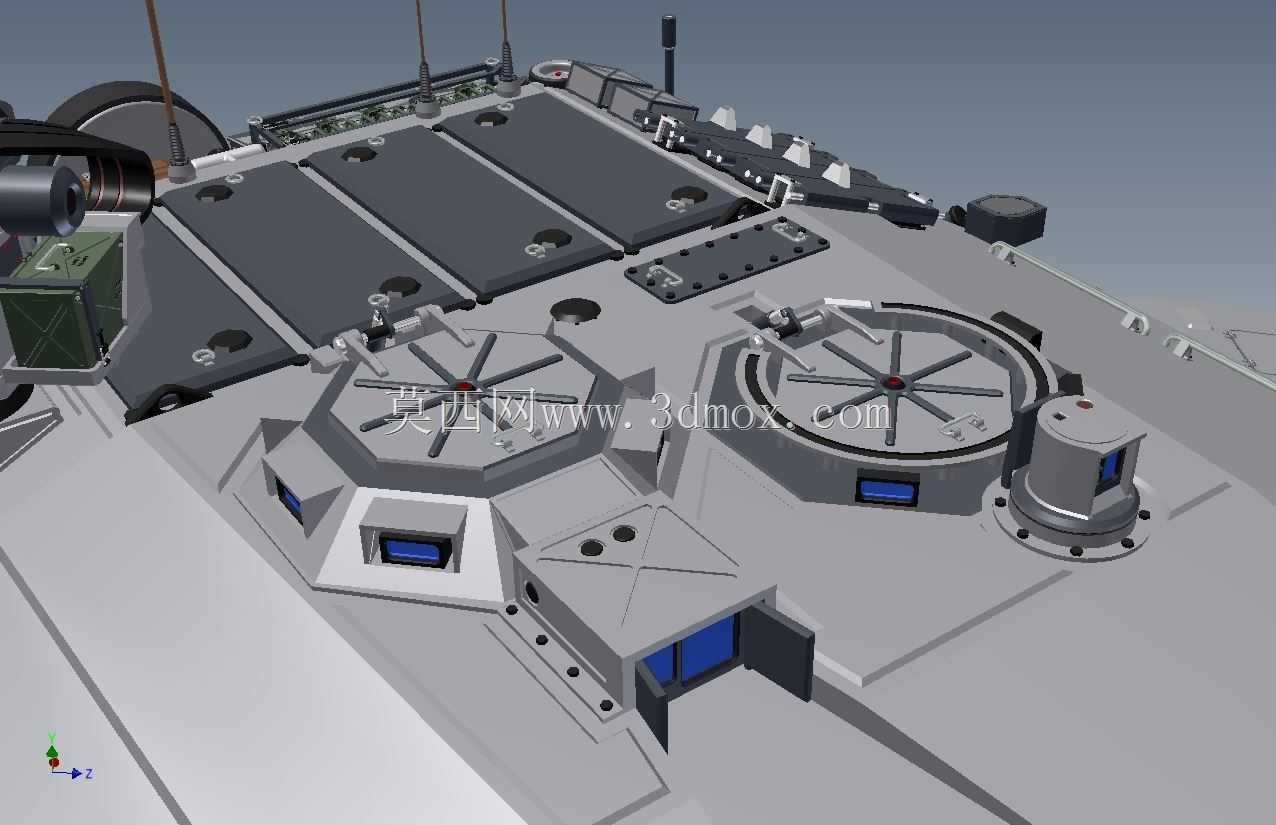

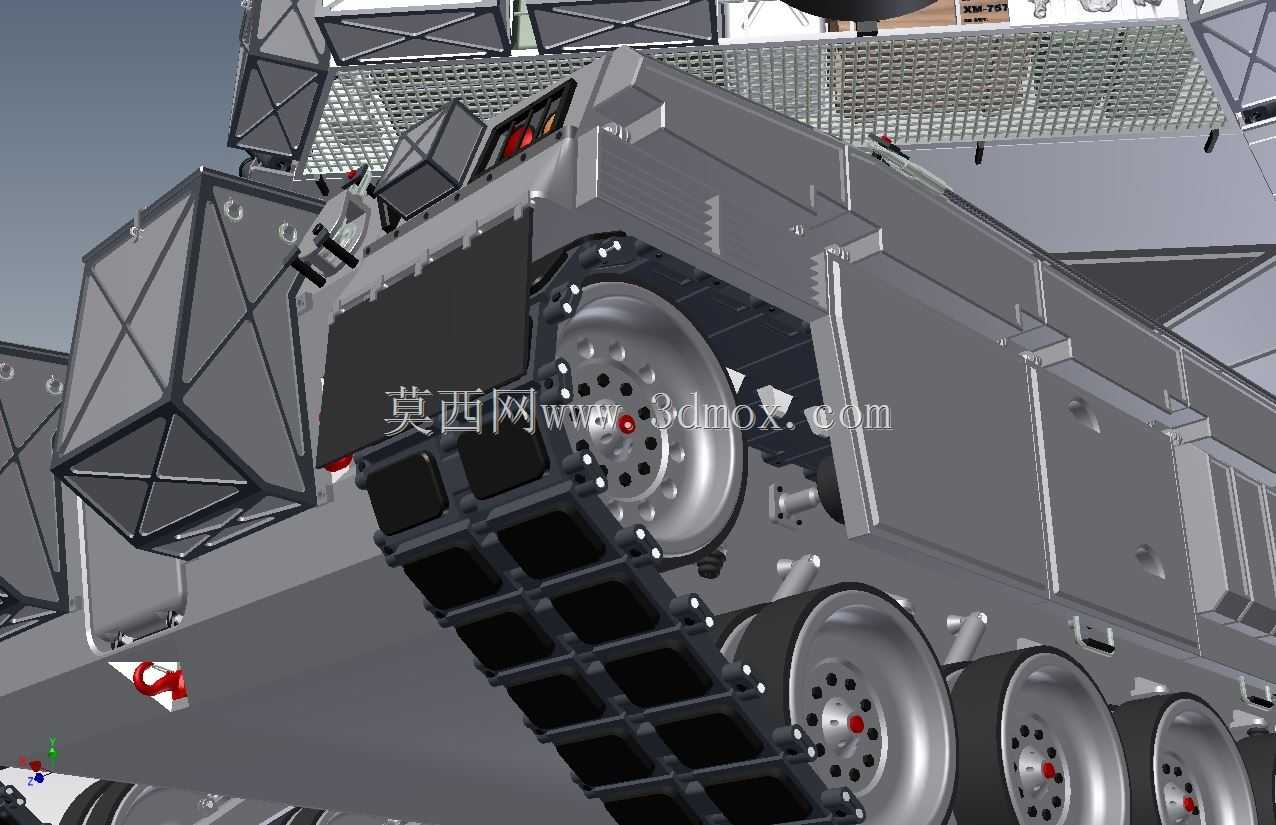

　　行走系统的履带板采用了双销式结构的建模还原，每块履带板的啮合齿与主动轮的齿圈完全匹配，履带张紧装置的调节行程在模型中做了完整的结构体现，可直观展示履带张紧度调节的操作范围，托带轮的位置设置在履带上方的中段位置，避免长距离行驶时履带出现下垂脱轮的问题。车体前部的驾驶员舱盖、炮塔顶部的乘员出入舱盖都做了可开启的结构预留，舱盖的铰接位置、锁止结构都有清晰的结构表达，能够直观展示乘员进出的通道位置与开启角度。

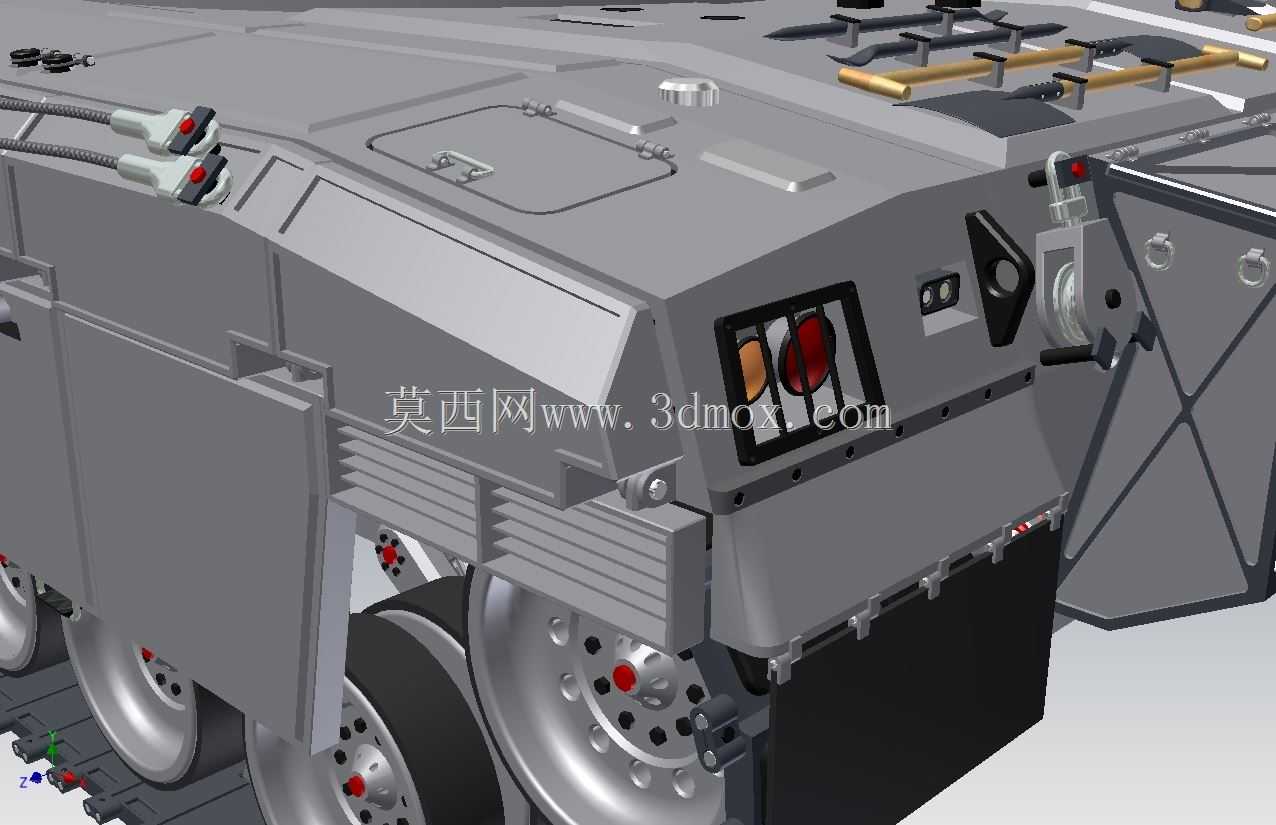

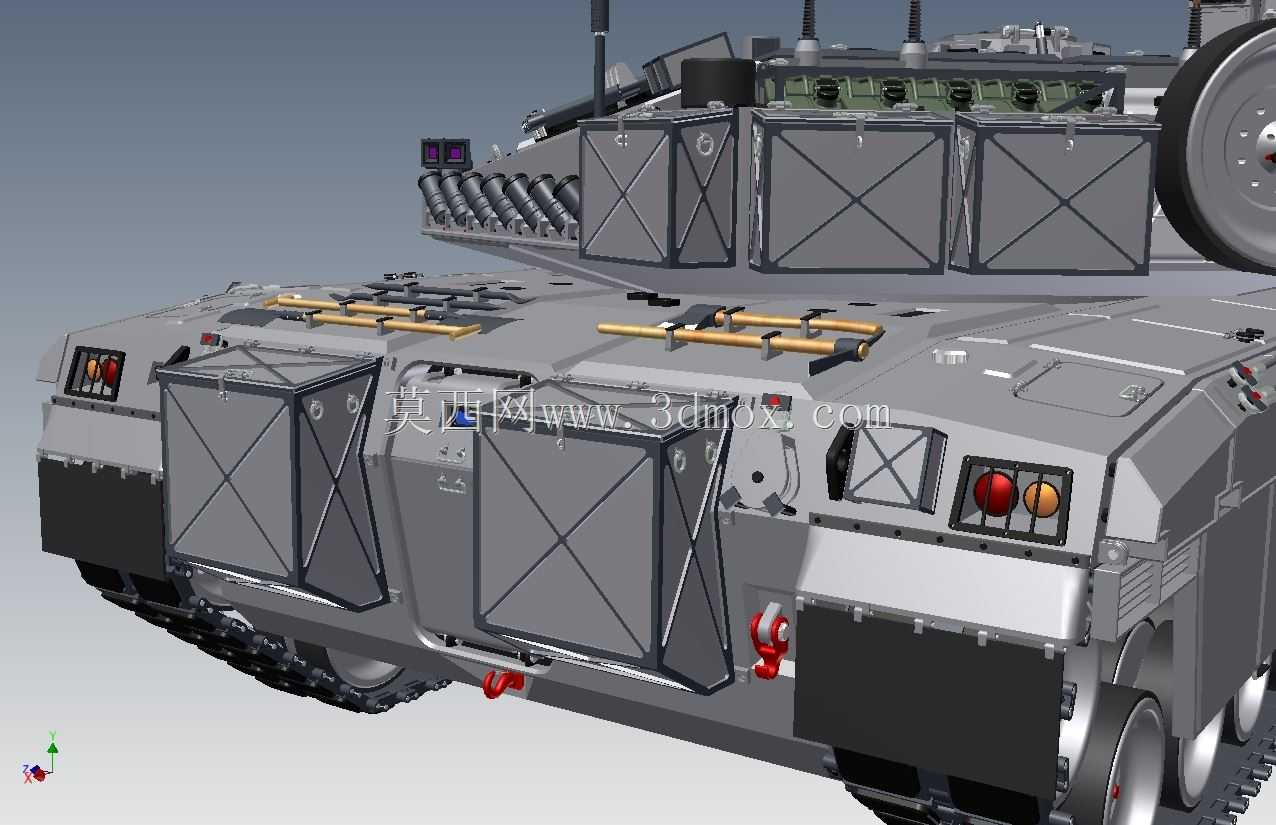

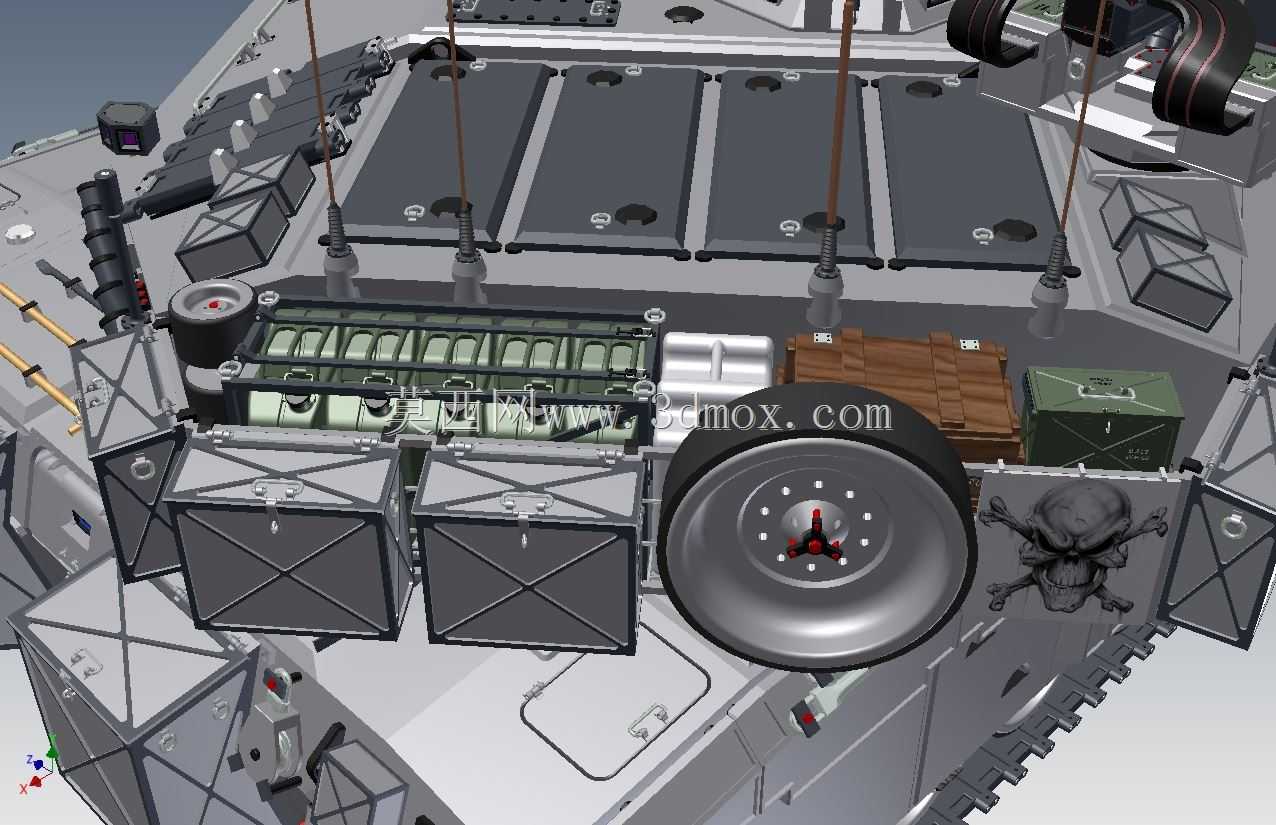

　　在细节结构处理上，车体表面的牵引钩、烟雾弹发射器、随车工具挂载点都做了1:1的结构还原，这些附属结构的安装位置都避开了装甲的主防护面，不会因为外挂附件降低装甲的整体防护性能。炮塔两侧的烟雾弹发射器采用了多联装布局，发射角度经过预设，能够在车体前方形成足够宽度的烟幕遮蔽带，同时发射器的安装支架做了缓冲结构设计，避免车辆行驶过程中的震动导致发射器角度偏移。整车的管线布局在模型中做了隐式的空间预留，从动力舱到炮塔的油路、电路通道都设置在车体内部的专用走线槽内，避免外露管线被轻武器击中失效。

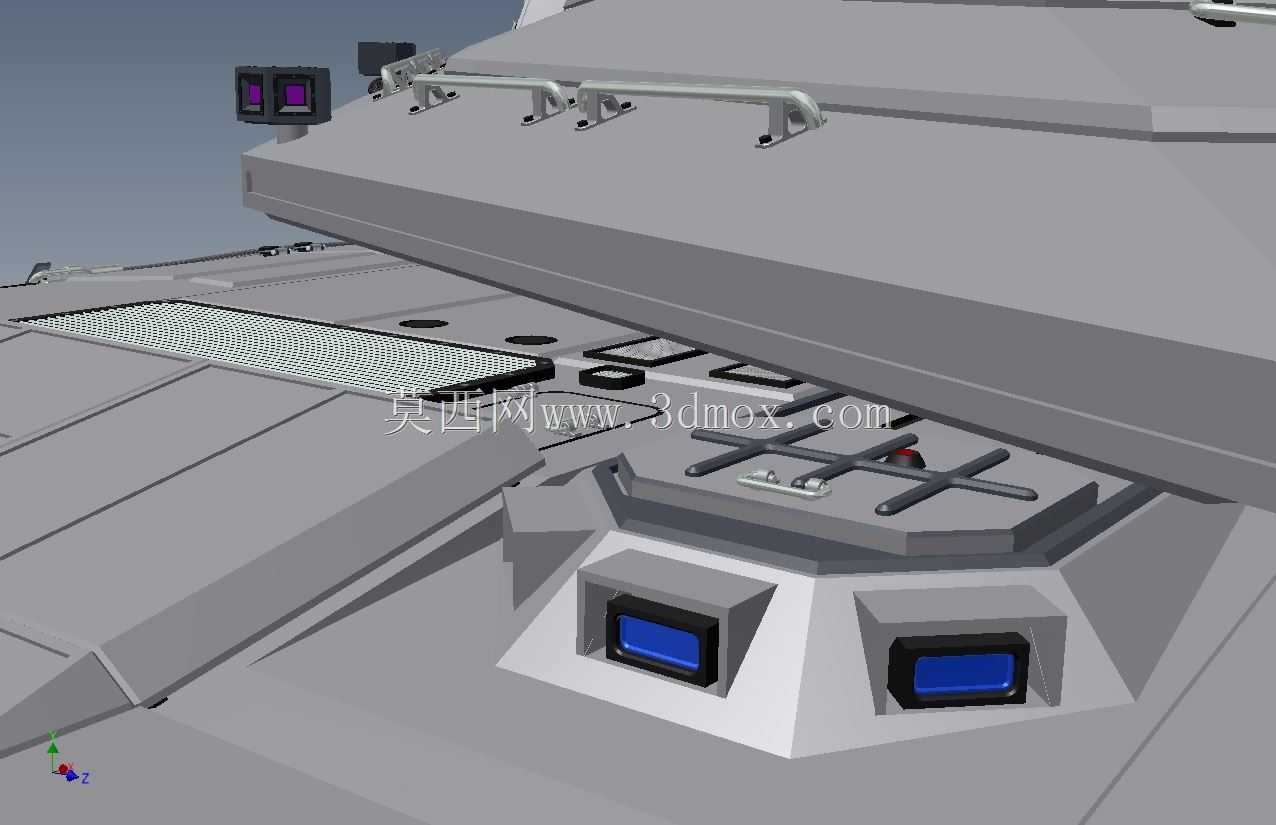

　　设计过程中还充分考虑了装备的浮渡能力预留，车体的整体密封结构做了连续性的结构校验，车体底部的装甲板采用整体式焊接结构的建模表达，没有多余的开口缝隙，履带上方的翼子板结构做了导流设计，浮渡时可减少水流对车体侧面的冲击，同时翼子板上预留了浮渡附件的安装接口，可快速加装浮渡围帐提升水上行驶的浮力储备。观瞄设备的安装位置做了视野校验，车长周视镜、炮长瞄准镜的位置都保证了360度的观察视野，没有被炮塔上的其他设备遮挡，不管是行进间观察还是静止状态下的目标搜索，都能获得无遮挡的视野范围。
