低装载半挂平板运输拖车结构设计

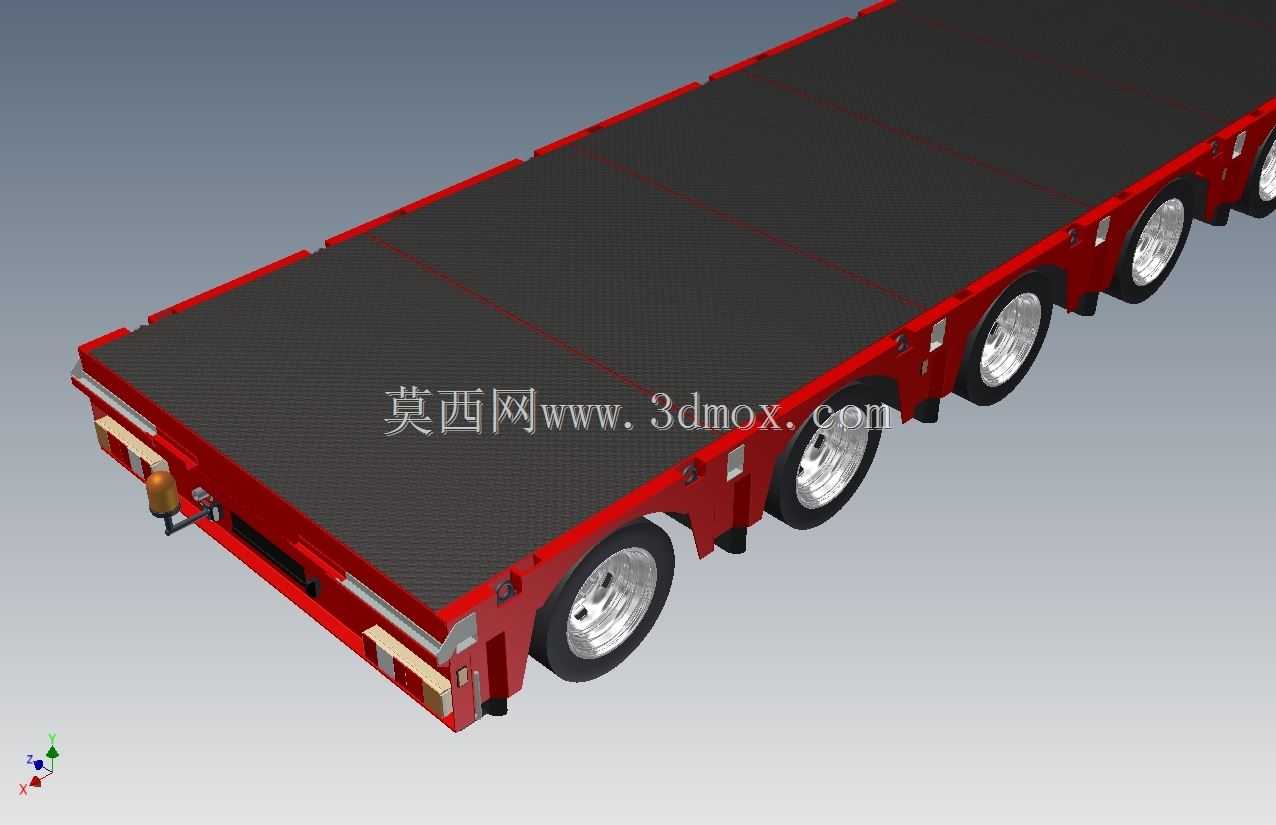

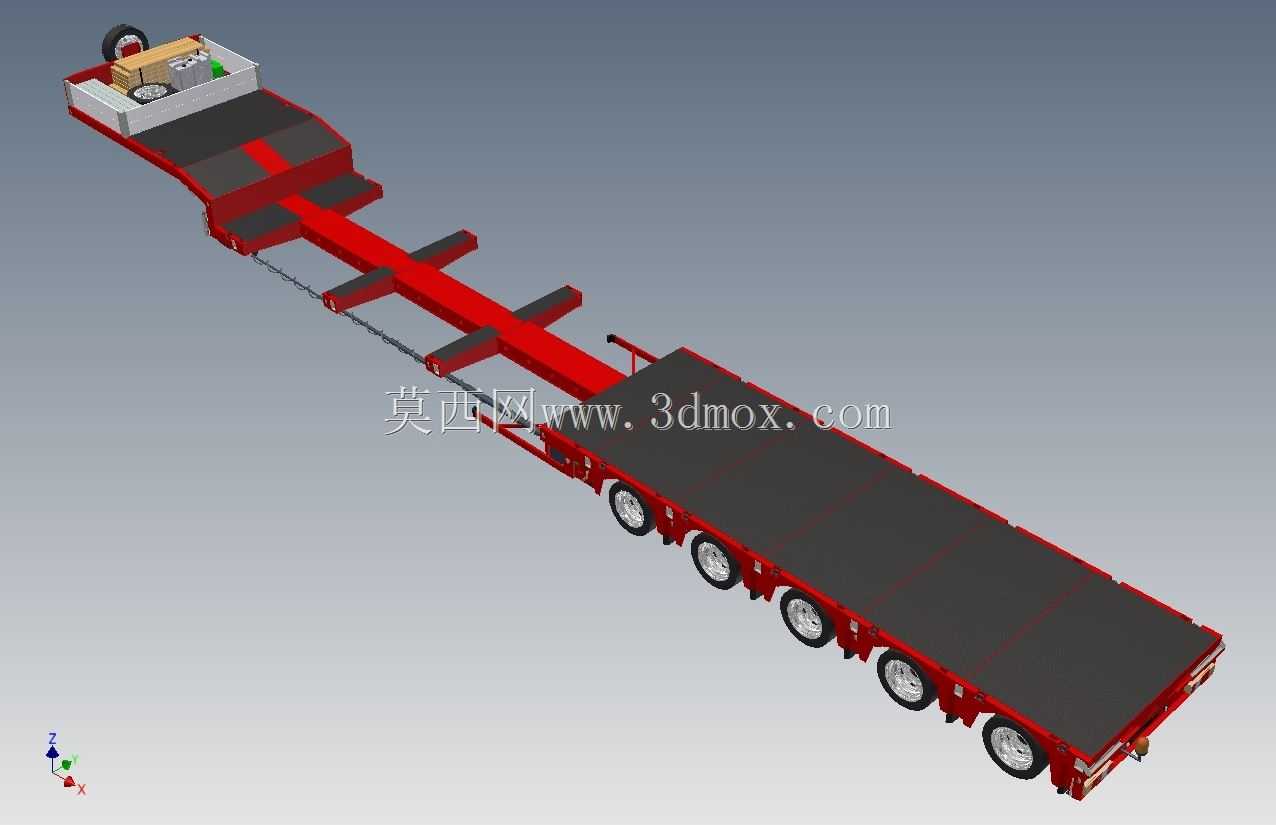

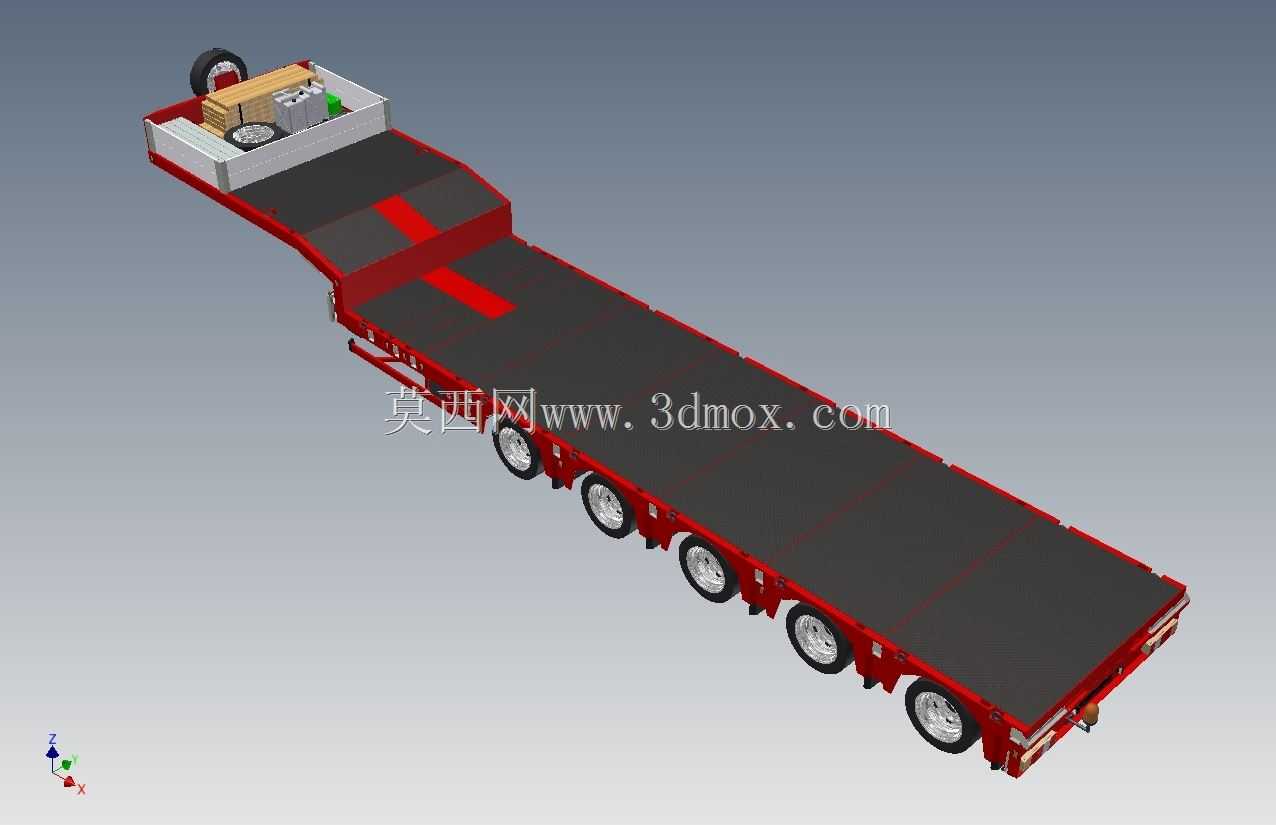

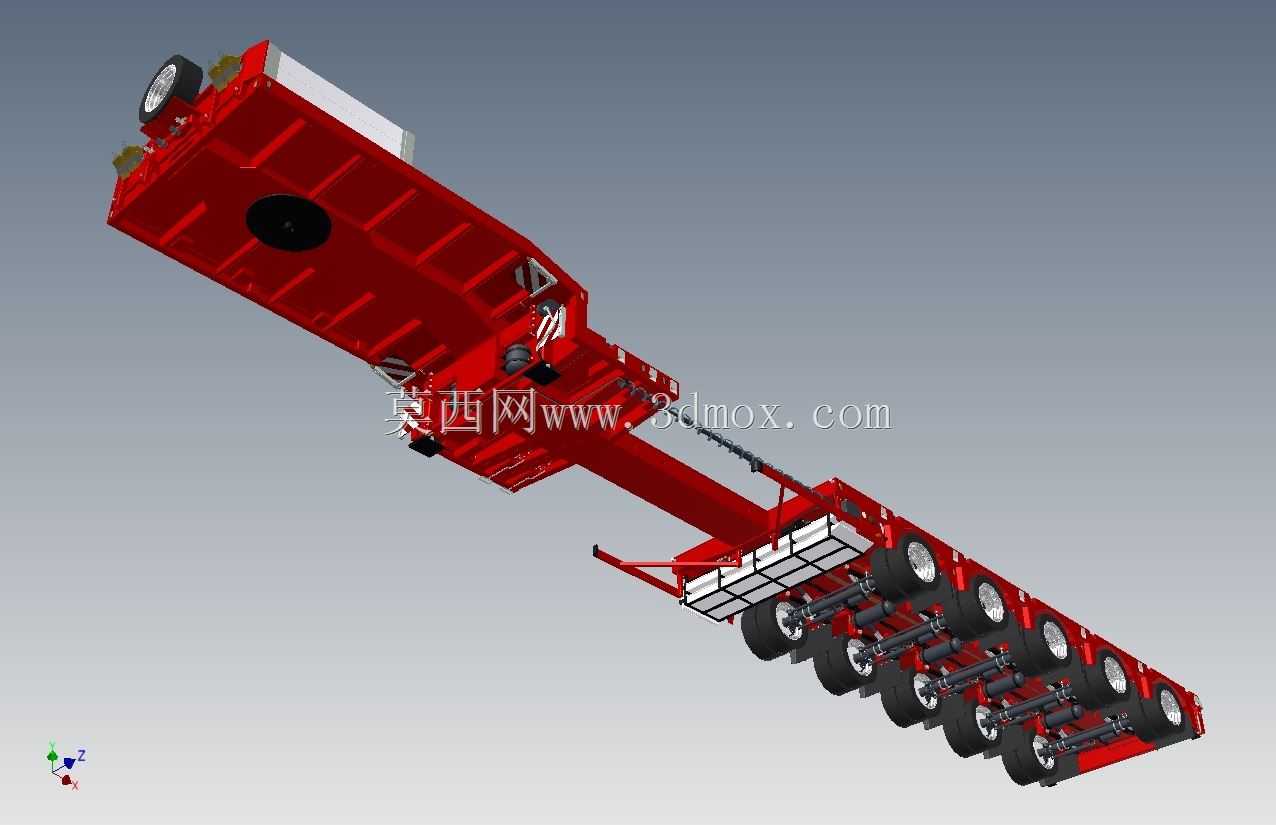

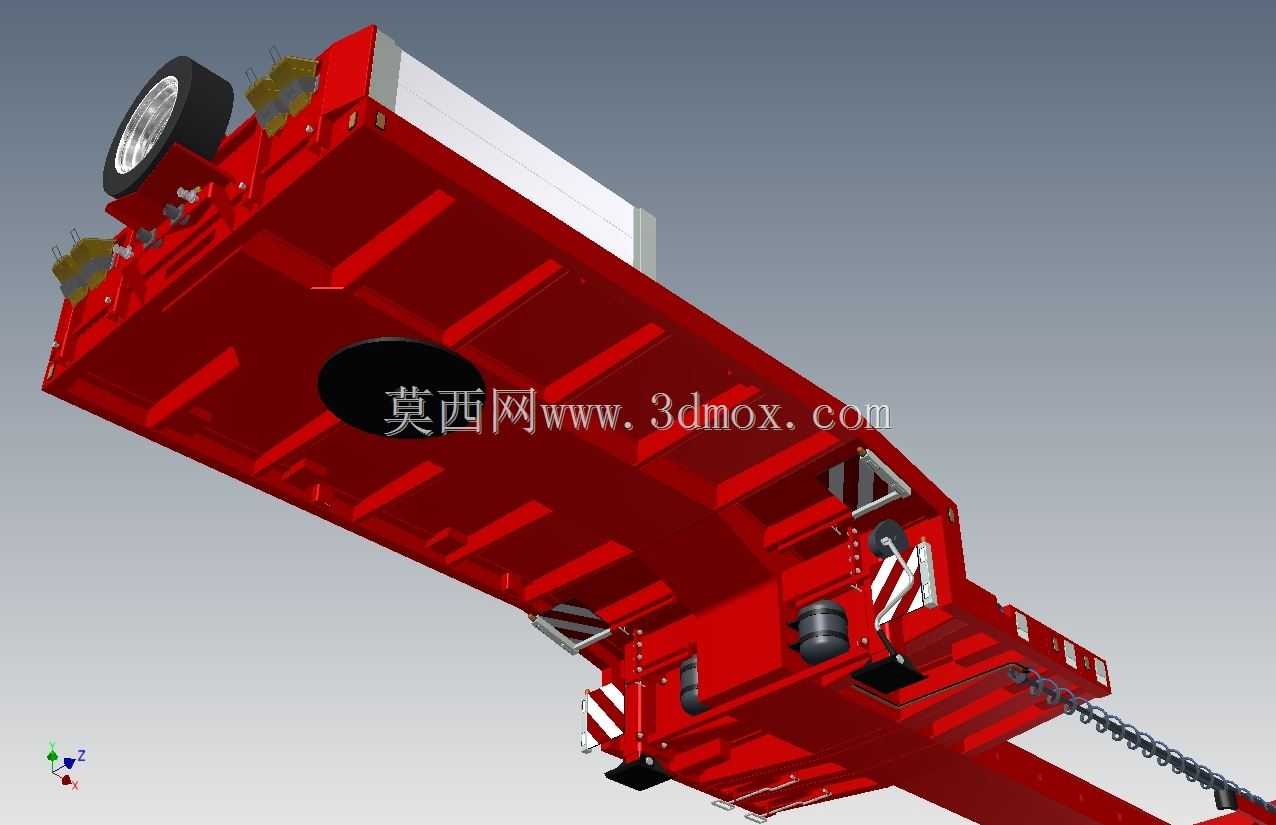

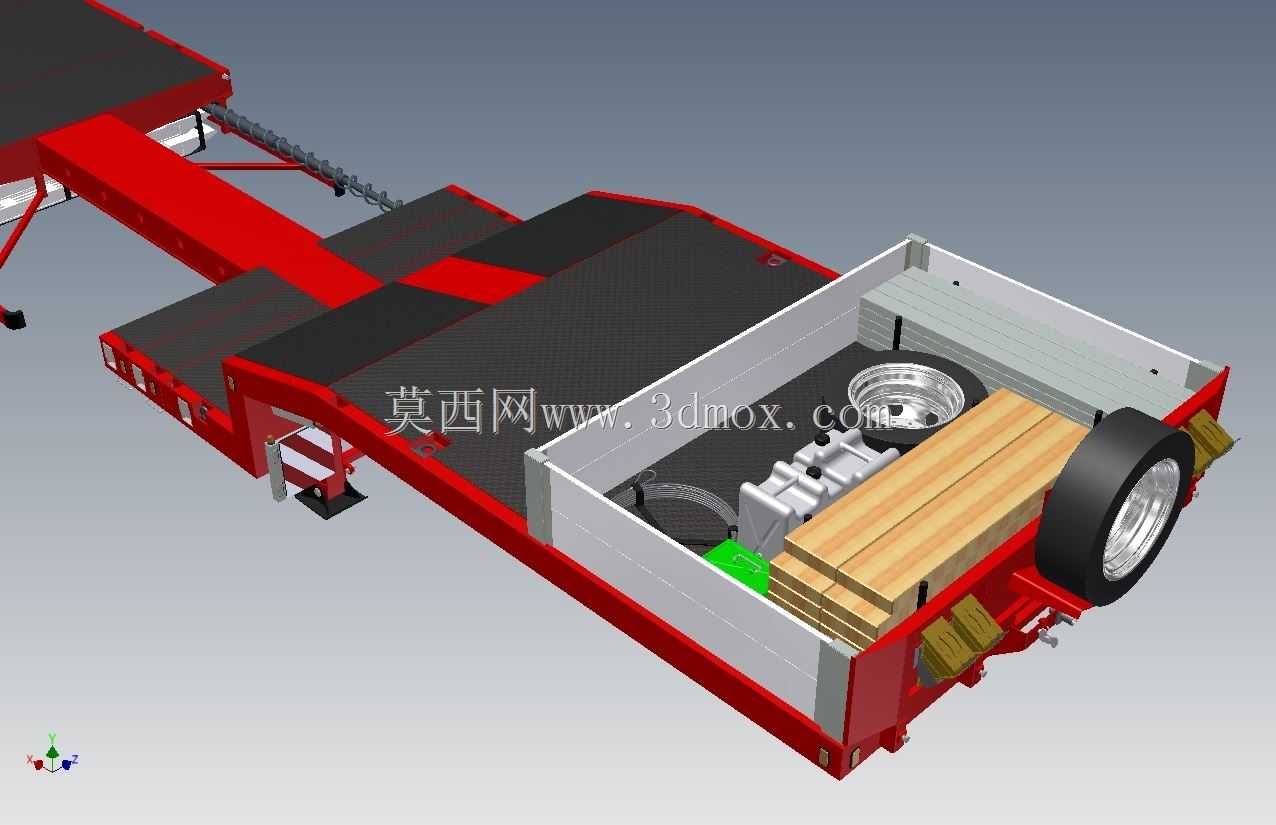

　　这类低装载半挂平板拖车主要面向大件重型货物的中长途公路转运场景，常见于工程机械设备转运、重型工业构件运输、大型预制件配送等领域，相比普通平板挂车，其货台高度更低，能适配更高尺寸的超限货物运输需求，同时降低整车重心，提升重载行驶过程中的稳定性。从结构设计来看，该车型采用鹅颈式牵引连接结构，前端鹅颈部分与牵引车鞍座匹配连接，区域内集成布置了支腿操作机构、备用轮胎存放位、随车工具收纳空间以及气路电路连接接口，牵引销位置的结构做了多层钢板加强处理，能承受起步、制动、转向过程中传递的大扭矩与冲击载荷。货台主体采用分段式低平设计，主承载面为整块平整钢板结构，下方通过多道横向与纵向的加强梁焊接形成网格状承载框架，能均匀分散货物的集中载荷，

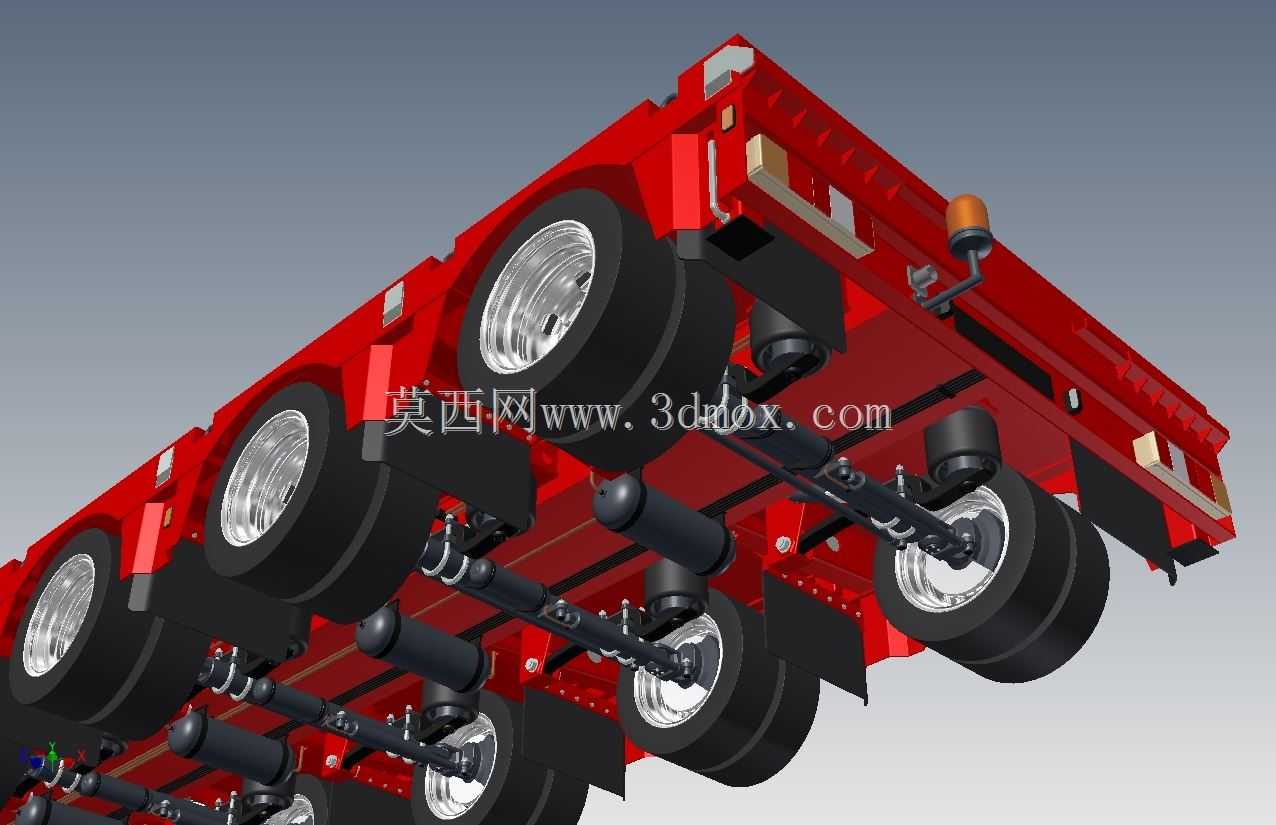

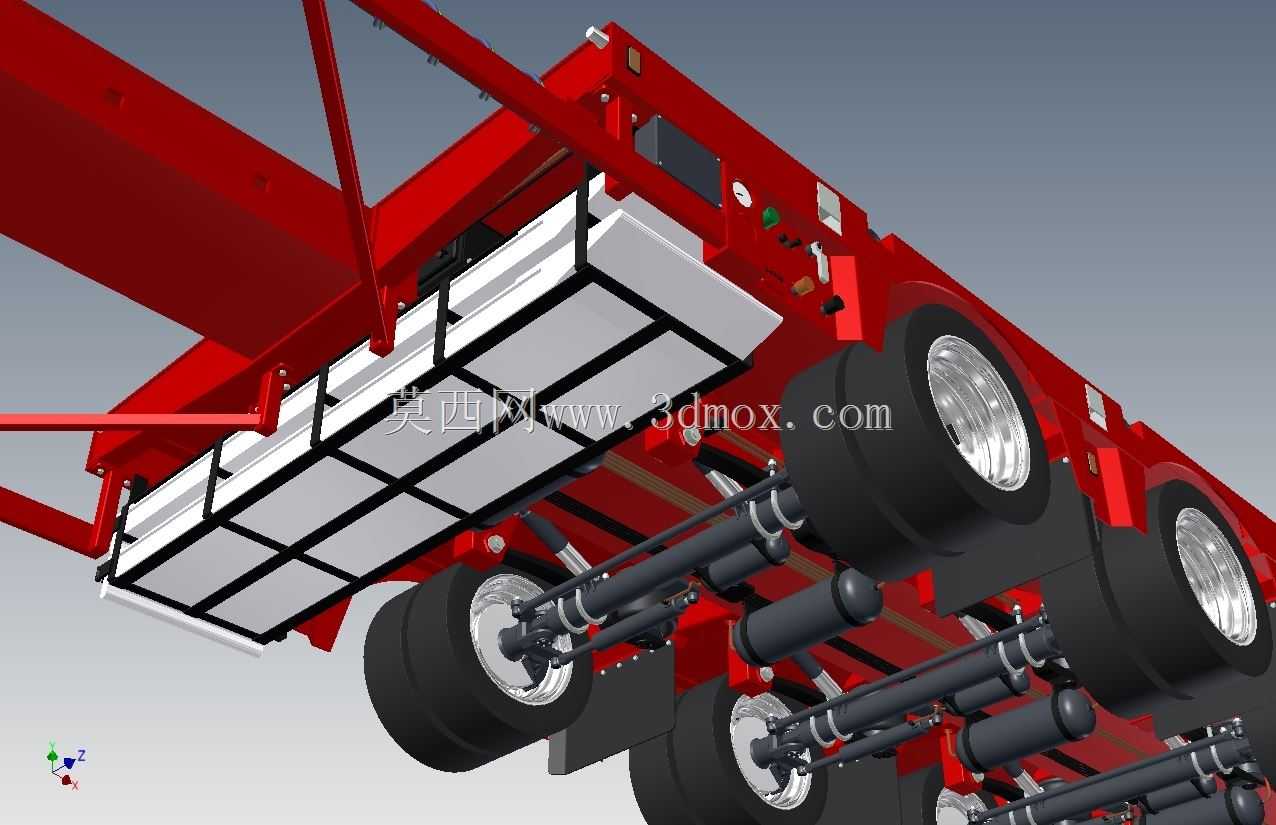

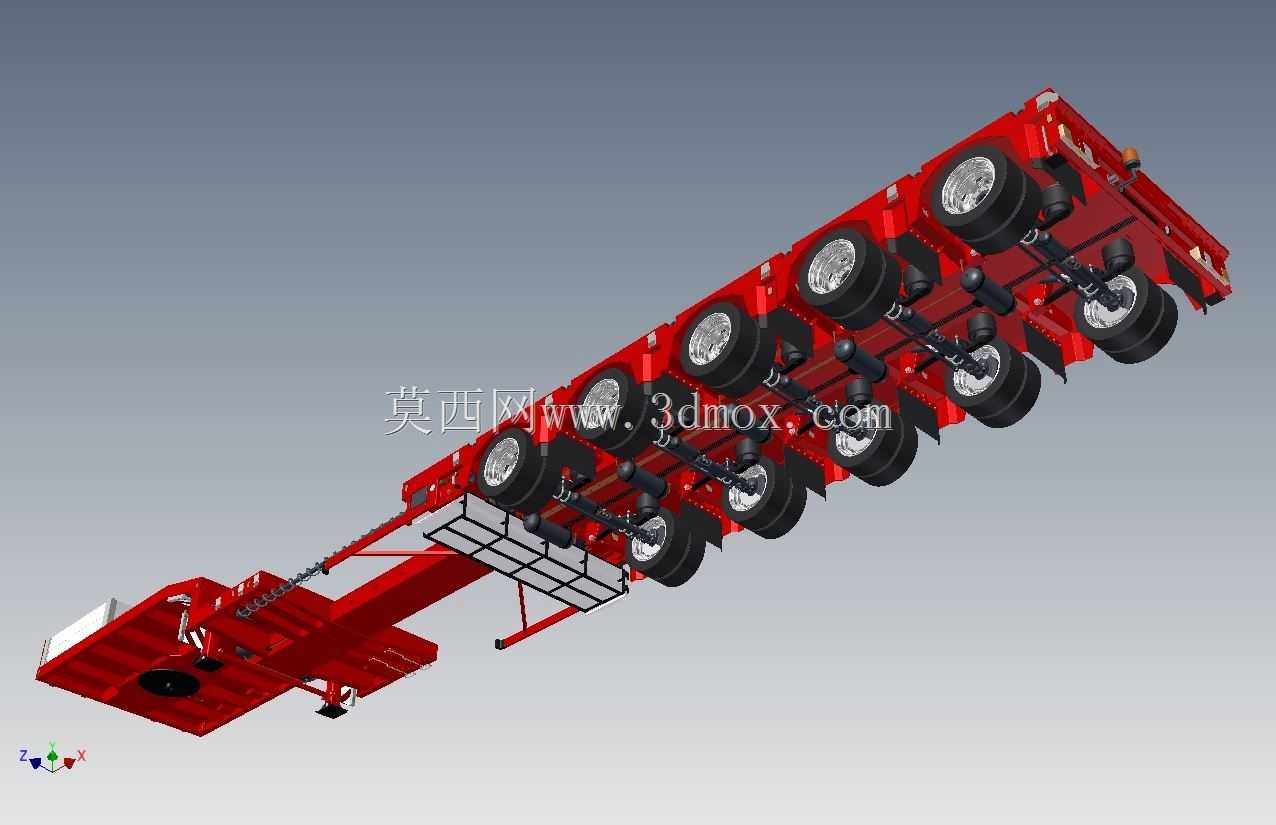

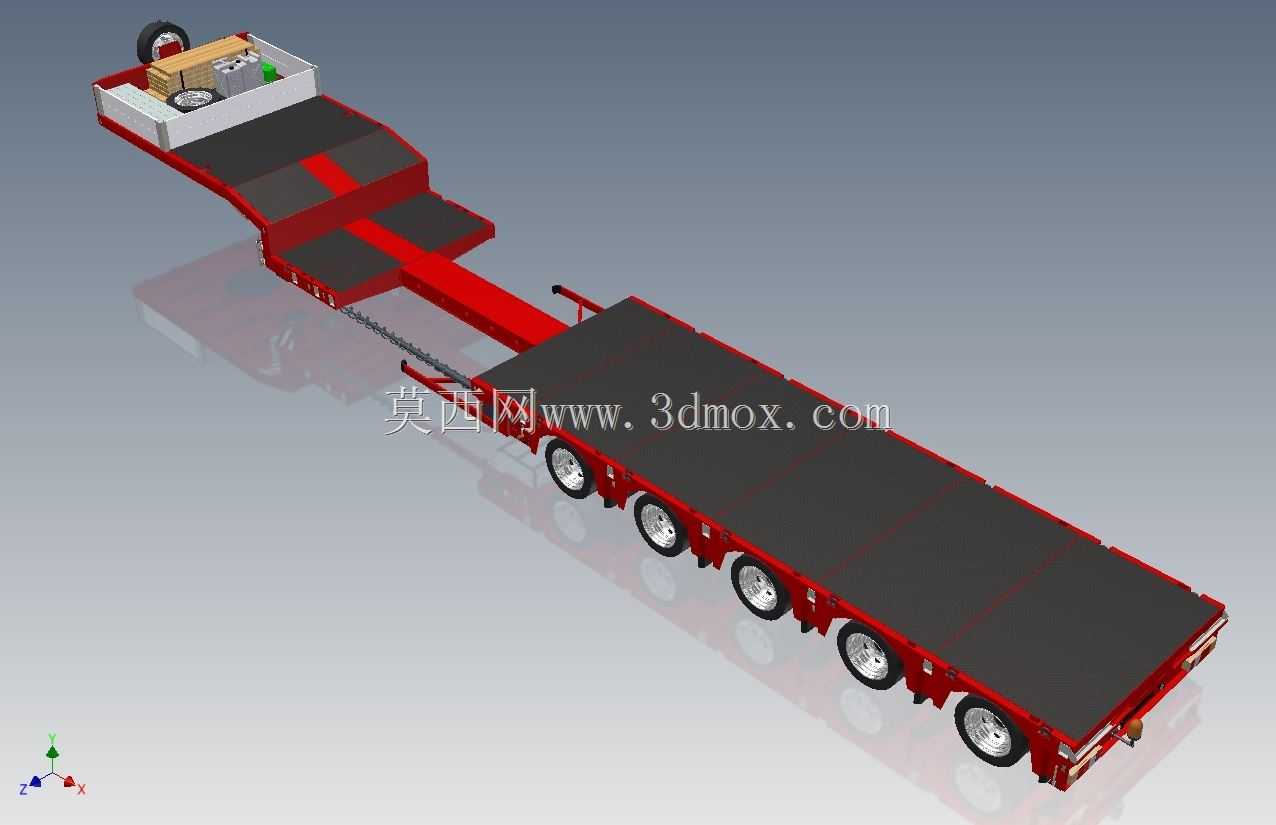

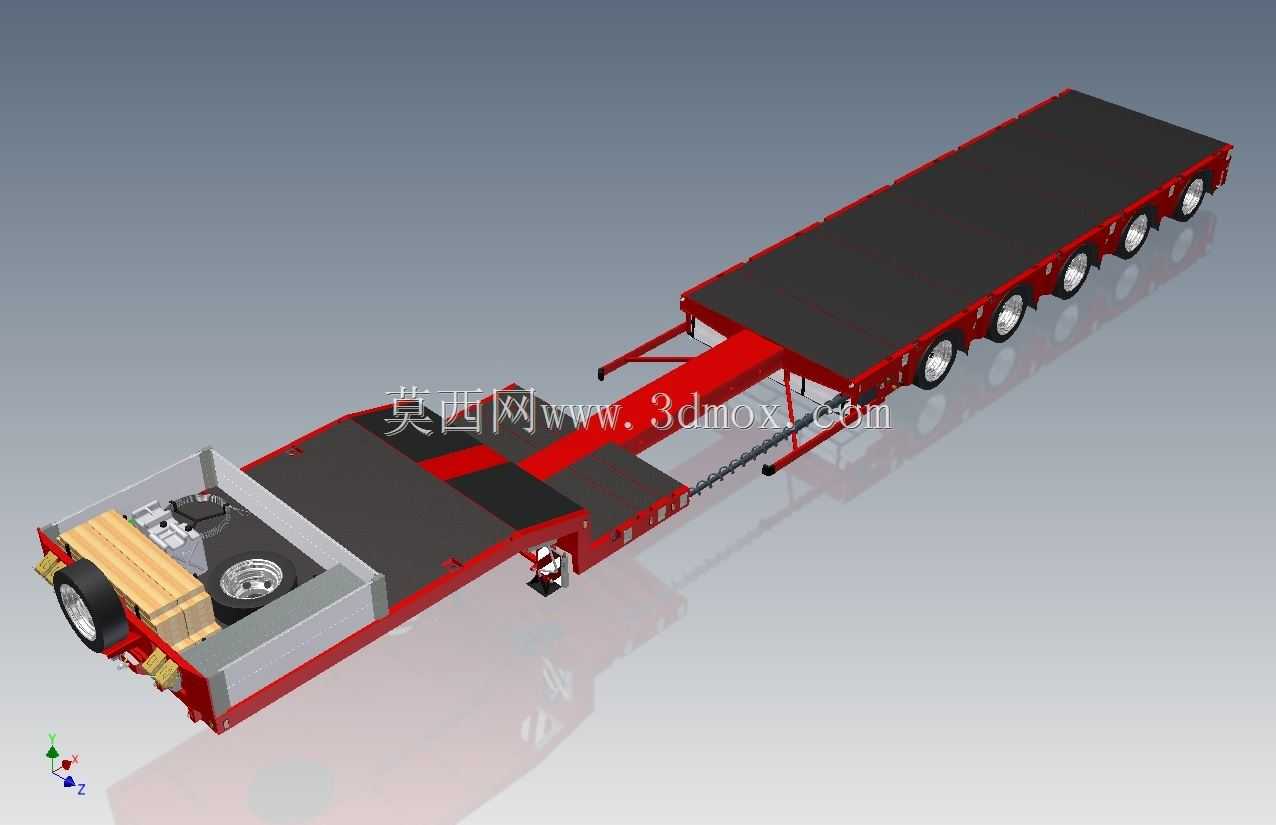

　　货台边缘设置有嵌入式的绑货环安装位，可根据货物固定需求快速挂载绑带、拉紧器等固定工装，满足不同外形货物的系固要求。行走系统采用多轴排布设计，每根车轴都匹配了独立的悬挂结构，能在非平整路面行驶时让各轮胎均匀接地，避免单轴载荷过大造成爆胎或车轴变形，多轴设计也能有效分散轴荷，满足公路运输的轴荷限值要求，转向端的车轴带有随动转向结构，能减小整车转弯半径，提升狭窄场地内的通行能力。设计过程中优先考虑了承载边界的适配性，货台主承载面的离地间隙控制在较低范围，既保证了车辆通过常规减速带、坑洼路面的离地余量，又最大化降低了货台高度，对于高度在3.5米至4.2米区间的大型设备，无需额外拆解就能满足道路通行的限高要求。

　　鹅颈与主货台的过渡区域做了斜坡过渡处理，当运输长度超出主货台的长件货物时，该过渡区域可作为辅助承载面，搭配可拆装的延伸垫板就能拓展承载长度，适配不同长度规格的货物运输需求。支腿结构采用机械与液压结合的操作方式，在与牵引车分离时，支腿伸出可稳定支撑前端载荷，支腿底座做了加大接触面积设计，在松软地面停放时能降低对地压强，避免支腿下陷。整车的气路管线沿车架主梁内侧布置，通过固定卡扣有序排列，避免行驶过程中管线晃动磨损，制动系统采用双回路气制动结构，搭配断气刹驻车功能，能保证重载状态下的制动可靠性，所有车轴都匹配了常规重载货车通用的轮毂与轮胎规格，后期维护更换配件的通用性较强。车架主体的焊接结构都做了应力释放处理，在承载集中的鹅颈连接处、

　　车轴安装座位置都额外加焊了加强筋板，避免长期重载使用过程中出现焊缝开裂、结构变形的问题。货台表面采用防滑花纹钢板铺设，即使在雨天作业，货物与货台之间也能保持足够的摩擦力，减少货物移位的风险，车身两侧的边缘位置预留了侧防护栏安装位，可根据运输场景需求加装可拆卸的防护结构，满足道路行驶的安全规范要求。
