多孔折弯金属安装防护壳体结构

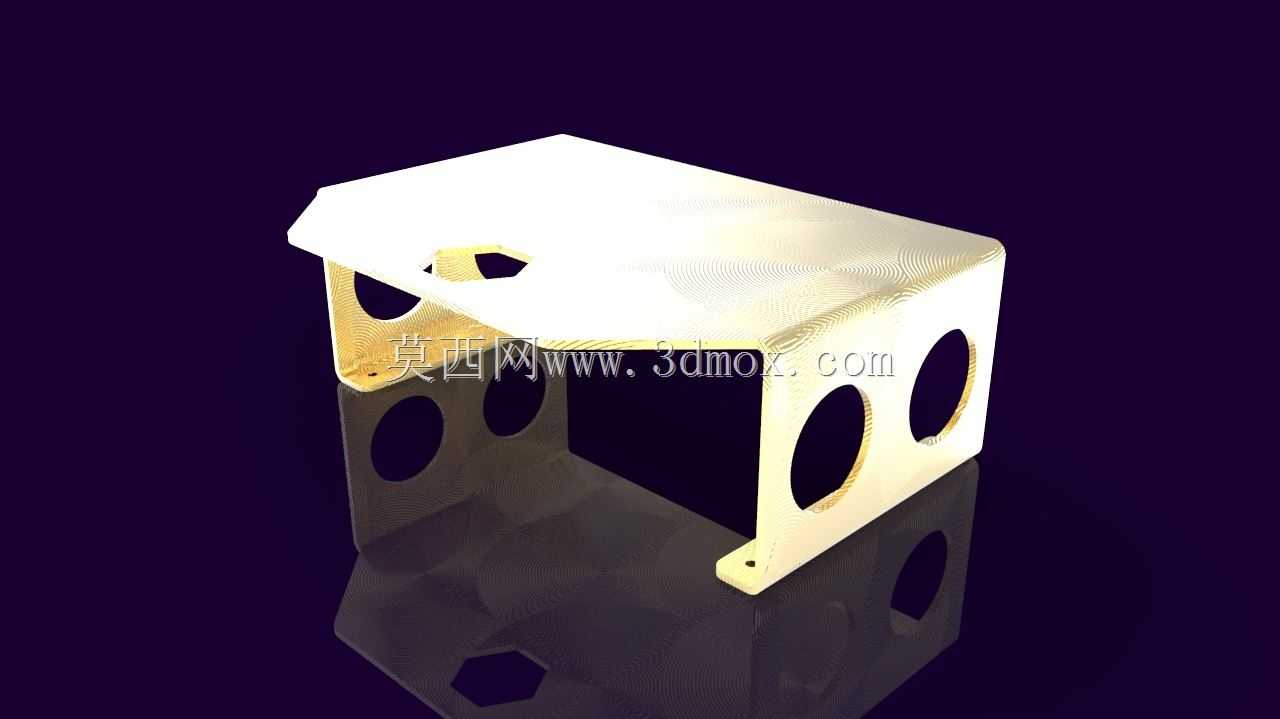

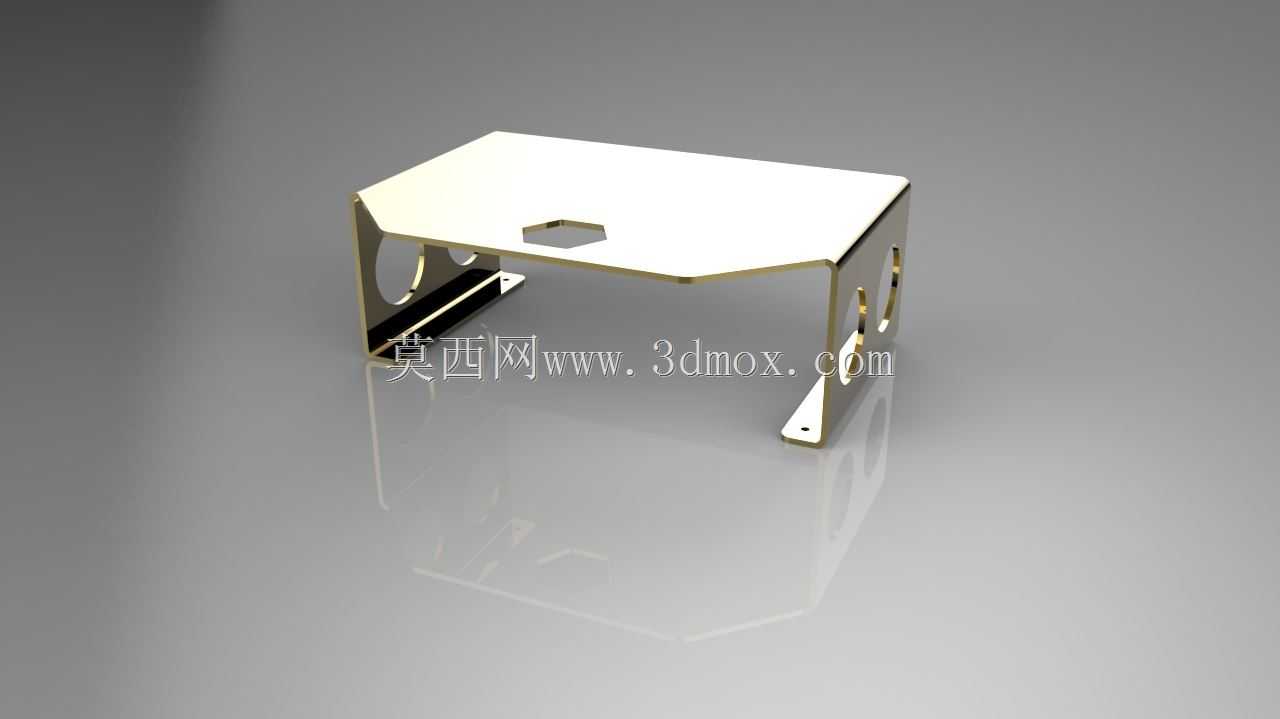

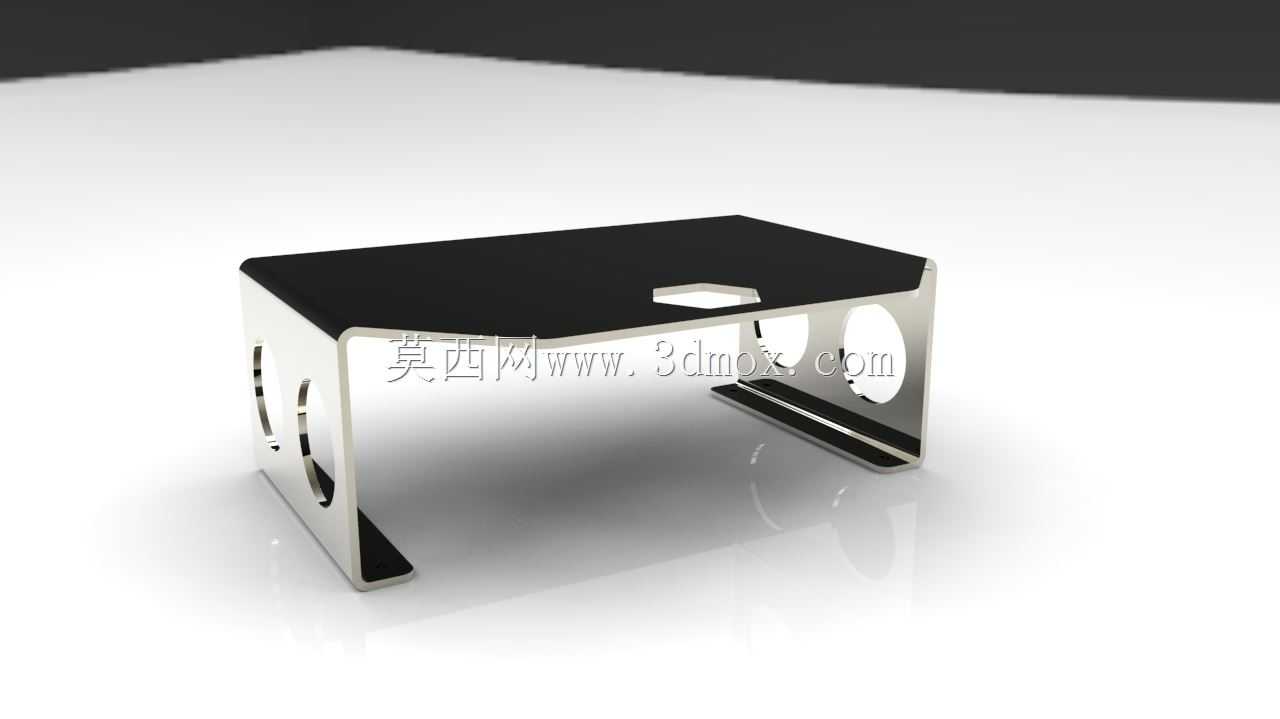

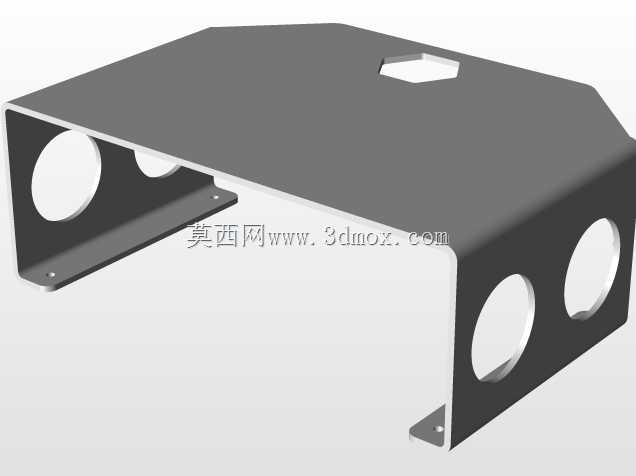

　　这类带多组圆形开孔的折弯金属壳体，在小型机电设备的内置模块安装场景中应用十分广泛，常见于工业控制模块的外围防护、小型动力组件的安装承载、传感模块的固定防护等工况，既可以作为独立的安装承载件固定在设备机架的预留安装位，也可以作为设备外壳的组成部分，为内部的电子元件、小型传动组件提供物理防护，同时兼顾走线、散热、外接部件对位的功能需求。从结构设计来看，整体采用单块金属板材经折弯成型，减少了拼接焊缝带来的结构变形风险，相邻折弯边的垂直度控制在常规钣金加工的公差范围内，能够保证安装时与相邻配合面的贴合度，底部延伸出的带安装孔折边，是整个构件的核心安装定位基准，安装孔的位置避开了折弯应力集中区域，防止长期受振动载荷时出现孔位开裂的问题。

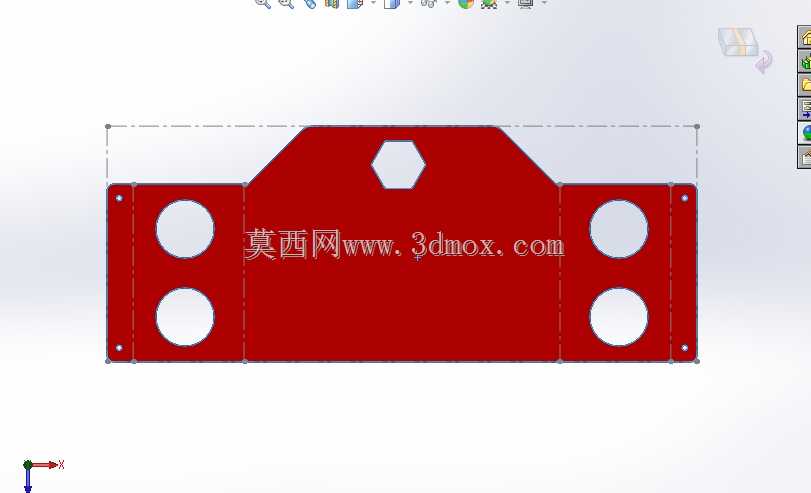

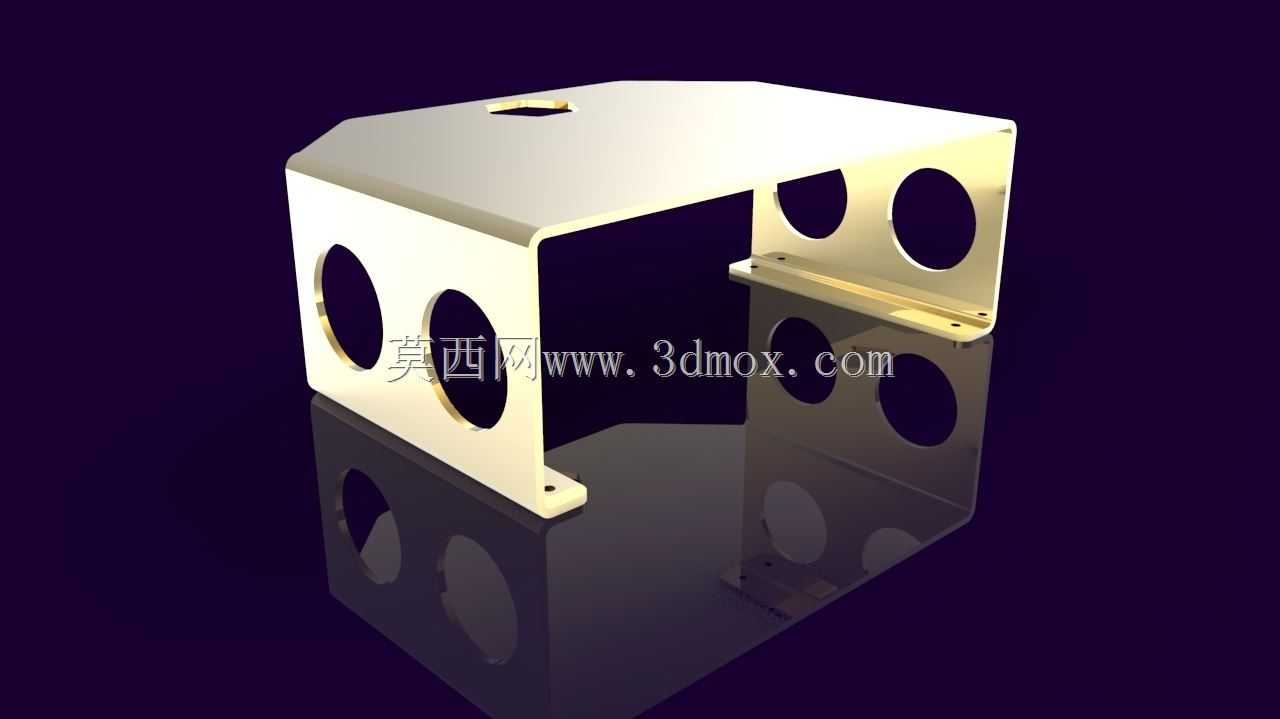

　　侧面的圆形开孔并非随意排布，大尺寸开孔主要用于外接轴类部件、接线端子的穿过，开孔边缘做了去毛刺处理，避免划伤穿过的线缆或者配合部件的表面，部分开孔也兼顾了内部组件工作时的散热通风需求，减少密闭空间内的热量积聚；顶部的小型异形开孔，是为了匹配内部组件的操作端或者状态指示端的对位需求，不需要额外拆除壳体就能完成局部操作或者状态查看，减少日常维护的拆装步骤。设计过程中首先要确认的是安装边界尺寸，整体的长宽高尺寸需要适配所容纳组件的最大外轮廓，预留出足够的接线和组件膨胀间隙，折弯处的内R角根据所选板材的厚度匹配，避免折弯时出现板材开裂或者外表面折痕过深影响外观和结构强度的问题，所有开孔的中心距公差控制在合理范围，

　　保证外接部件安装时不会出现对位偏差，无法顺利装配的情况。在实际选型应用时，这类钣金壳体可以根据使用场景的防腐、强度需求选择不同的板材材质，普通室内工控场景选用普通冷轧板做表面喷塑处理即可，有轻度防腐需求的场景可以选用镀锌板或者304不锈钢板材加工，不需要额外做表面处理就能满足使用要求。结构上没有多余的冗余设计，所有的折边、开孔都对应明确的功能需求，没有为了造型增加不必要的结构，既控制了加工成本，也降低了加工难度，常规的数控冲床、折弯设备就能完成全部加工工序，不需要开模，适合小批量定制化的设备配套需求。安装时通过底部折边的安装孔用螺丝固定在预设的安装基面上，壳体的开口方向可以根据设备内部的走线方向、组件安装方向调整，

　　侧面的开孔可以根据实际需要加装橡胶护圈、密封胶圈，满足防尘、防线缆划伤的需求，内部可以根据需要加装安装螺柱，用于固定电路板、小型电源模块等组件，不需要额外焊接支架，在板材下料时就可以预先压装对应的螺柱，减少后续装配的工作量。这类结构的设计难点在于折弯工序的尺寸累计误差控制，因为是单块板材折弯成型，每一道折弯的角度、边长偏差都会累积到最终的整体尺寸上，所以在展开下料时就要根据板材厚度、折弯下模的宽度预留对应的折弯补偿量，保证折弯完成后所有安装孔的位置、整体的外形尺寸都在设计公差范围内，不会出现安装时和相邻部件干涉的问题。另外，壳体的边角处做了小角度的切角处理，避免尖锐的直角边在装配、维护过程中划伤操作人员，也减少了边角处磕碰变形的概率，提升了构件的耐用性。在实际的设备装配场景中，这类金属壳体相比塑料壳体拥有更好的抗冲击性能和电磁屏蔽性能，在有电磁兼容要求的工控场景中，金属壳体本身就可以作为电磁屏蔽层，只需要在壳体的对接处做好导电连接，就能有效阻隔内外的电磁干扰，保证内部电子组件的工作稳定性，这也是很多小型控制模块优先选用这类钣金壳体的核心原因之一。
