异形过渡式管路对接特殊接头结构

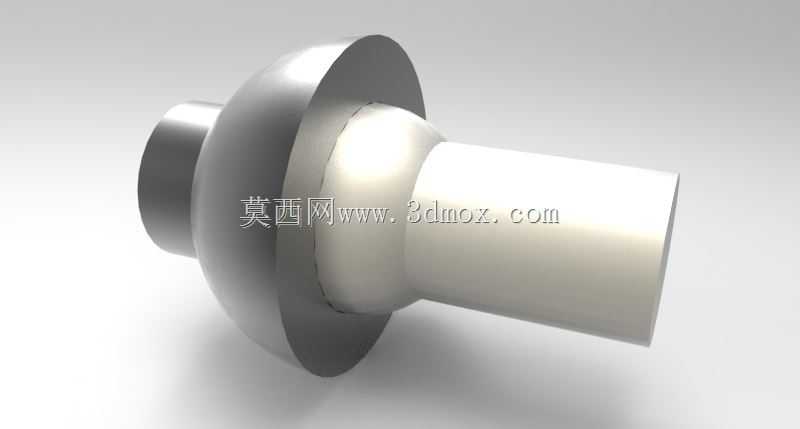

　　在流体输送管路系统、气动控制回路、小型液压支路以及实验台流体接驳场景中，这类特殊接头常被用于两端通径存在差异、安装空间存在轴向限位的对接工位，区别于标准等径直通或直角接头，它的核心作用是在不额外增加转接段的前提下，完成不同管径管路的平滑过渡对接，同时借助中部的凸缘结构实现轴向定位，避免管路受内压冲击时出现轴向窜动。从结构设计逻辑来看，接头整体采用回转体构型，一端为小直径圆柱插接段，表面预留了密封圈安装的槽位空间，可直接插入对应内径的软管或硬管承口，依靠过盈配合加密封圈实现静密封；中部为鼓形过渡腔体，这个结构并非单纯的造型设计，而是为了降低流体从大端流向小端时的局部阻力，避免直角过渡带来的湍流和压损，

　　同时鼓形外壁的弧度也能提升接头整体的结构强度，在承受管路振动时分散应力，避免应力集中在管径突变的位置。另一端的大直径侧设置了圆盘形定位法兰，法兰端面为精加工平面，安装时可贴合设备面板或管路固定板的安装面，配合卡簧或锁紧螺母即可完成接头的固定，不需要额外设计焊接支座，大幅降低现场安装的加工量。从安装边界来看，小直径插接段的长度经过精准核算，插入对应管路后不会触碰到管路内部的其他阀芯或节流结构，同时预留了足够的插拔余量，方便后期维护时快速拆卸；中部鼓形结构的最大外径小于两端安装位的最小开孔尺寸，安装时可以直接从单侧穿入安装孔，不需要双侧操作，适配设备外壁、阀组集成块等单侧操作的安装场景。在实际工况适配性上，

　　这类接头的结构设计兼顾了刚性和密封可靠性，鼓形过渡段的壁厚经过强度校核，在常规1.6MPa工作压力下不会出现变形，定位法兰的厚度足以承受锁紧时的压紧力，不会出现法兰翘曲导致的密封失效。不同于标准接头的统一尺寸，这类特殊接头往往针对特定设备的安装空间定制，比如在小型医疗流体设备、实验室分析仪器的内部管路中，安装空间往往被其他元器件挤占，没有多余空间布置多个标准转接头，这种一体化的过渡接头可以将原本需要两个转接头完成的对接整合为一个零件，减少了密封点数量，也就降低了泄漏风险。建模过程中，回转体的各段同轴度是核心控制参数，插接段与定位法兰的同轴度公差需要控制在0.05mm以内，否则安装后会出现管路偏斜，

　　长期受振动影响容易出现密封件偏磨泄漏；鼓形过渡段的曲面采用相切连续的构型，避免曲面折角处的应力集中，同时内壁的曲面平滑度也会直接影响流体流动状态，建模时需要保证内壁曲面的曲率连续，减少流体滞留的死角，对于输送洁净流体的场景，这种无死角的内壁设计也能避免介质残留，满足洁净管路的使用要求。在选型适配时，需要重点核对小端插接外径、大端法兰外径、法兰定位面到小端端面的轴向距离这几个核心安装尺寸，确保接头装入后，小端插入管路的深度符合密封要求，法兰面能够完全贴合安装基准面，不会出现轴向间隙导致的锁紧失效；同时鼓形段的最大外径需要小于安装孔的直径，保证接头可以顺利穿入，不会出现卡滞。这类接头的材质通常根据输送介质选择，输送常规水、气介质时可采用不锈钢或铜质材质，输送腐蚀性介质时可选用工程塑料或特种合金，但无论采用哪种材质，结构上的密封槽位置、定位法兰厚度、过渡段曲率都需要保持一致，才能保证安装互换性。在管路装配过程中，这类接头不需要复杂的安装工具，小端插入管路后用管箍卡紧即可，法兰侧通过螺母锁紧在安装面板上，装配效率远高于焊接式接头，同时可拆卸重复使用，方便后期设备维护时更换密封件或调整管路布局。针对存在振动的工况，接头的鼓形结构还能起到一定的缓冲作用，吸收管路传递的小幅振动，避免振动直接传递到设备面板上的固定点，降低固定点的疲劳损伤风险。
