袖珍防水数显计时器结构设计

　　这款袖珍防水数显计时器的三维结构设计，核心围绕多场景高频计时需求展开，在结构布局上充分平衡了便携性、操作便捷性与防护性能。从实际应用场景来看，这类计时设备可覆盖实验室工序计时、厨房烹饪时长管控、运动训练分段计时、工业产线工位节拍统计等多类场景，不同场景对设备的抗污能力、按键反馈、显示清晰度都有差异化要求，设计过程中针对这些需求做了对应结构优化。

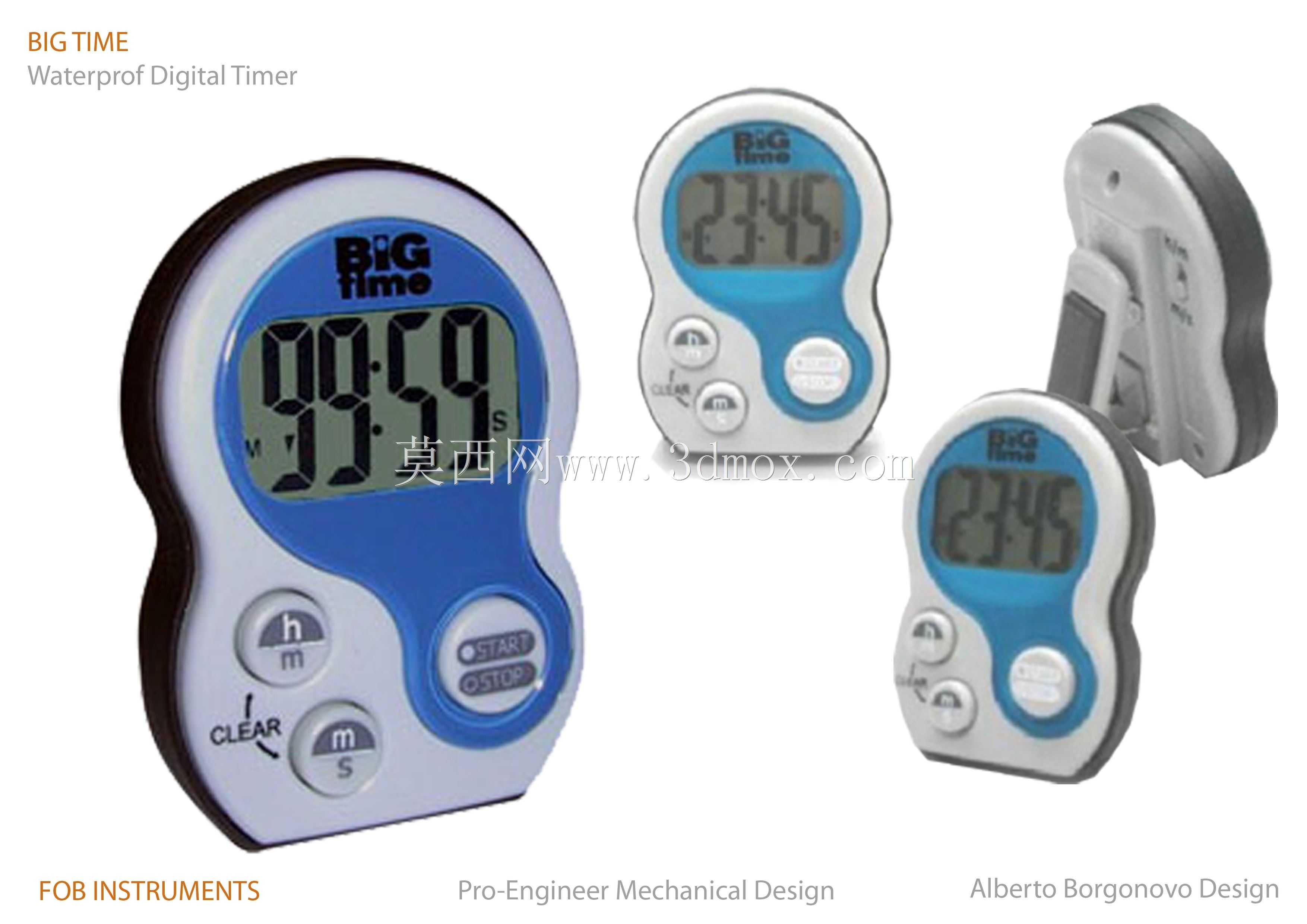

　　外形层面采用贴合手持握持弧度的不规则葫芦型轮廓，整机边缘做了大圆角过渡处理，单手握持时掌心与设备轮廓贴合度较高，长时间持握不会产生硌手的不适感，整机厚度控制在适合夹装的尺寸区间，背部集成的弹性夹结构可直接夹持在衣物领口、腰带、设备机架侧边等位置，夹体的开合角度做了限位设计，既保证夹持不同厚度载体时的夹紧力，又避免过度开合导致夹体根部应力断裂，夹体与机身的连接采用内嵌式转轴结构，转轴处做了防水密封处理，避免水汽从连接缝隙进入机身内部。

　　功能按键的布局完全贴合单指操作逻辑，正面设置三个功能按键，分别对应时分设置、清零复位、启停控制，按键采用凸起式软胶材质，按键表面做了防滑纹理处理，按压行程控制在1.2-1.5mm区间，按压反馈清晰，戴薄型劳保手套操作时也能准确触发功能，不会出现误触或按动无响应的问题。按键与机身的配合处采用二次包胶密封结构，软胶按键边缘与机身壳体的密封槽紧密贴合，可满足日常泼溅、短时浸水的防护要求，适配潮湿环境下的使用需求。

　　显示区域采用大尺寸段码液晶屏，屏幕做了内凹式防护设计，表面覆盖透明PC防护镜片，镜片与壳体之间采用超声波焊接加密封胶的双重固定方式，既避免屏幕被尖锐物件刮花，又进一步提升整机防水性能。屏幕显示内容包含时分秒数字、功能状态标识，数字段码的字号做了放大处理，正常视线距离下1.5米范围内可清晰读取计时数值，强光环境下也能保证显示内容的辨识度，无需额外背光即可满足多数场景的读取需求。

　　内部结构布局上，电路板与电池仓做了分层设计，电池仓设置在机身背部夹体下方，采用常见的纽扣电池供电，仓盖与机身通过卡扣加密封圈的方式固定，更换电池时无需拆解整机主体结构，操作便捷，同时密封圈可保证电池仓的防护性能。电路板上的功能元件全部做了三防涂覆处理，避免进入机身内部的少量水汽造成元件短路，蜂鸣器的出声孔设置在机身侧下方，出声孔处贴有防水透声膜，既保证计时结束的提示音可以正常传出，又阻挡水汽从出声孔进入机身。

　　结构设计过程中对壳体的壁厚做了均匀化处理，主体壳体壁厚控制在1.8mm，按键安装位、屏幕安装位、夹体转轴位等受力位置做了局部加厚与加强筋布局，加强筋的厚度控制在壁厚的0.6倍，避免注塑生产时出现缩痕、翘曲等缺陷，同时提升整机结构强度，1.2米高度自由跌落至水泥地面时，壳体不会出现开裂、内部元件移位的问题。壳体的合模线设置在机身侧边缘的中间位置，合模面做了错位密封槽设计，上下壳体装配后通过螺丝紧固，配合密封胶圈实现整机的密封防护，装配完成后合模线处无明显台阶，握持时不会有刮手的触感。

　　从安装与使用边界来看，这款设备无需固定安装，可通过背部夹体适配厚度0.5-8mm的片状载体，也可直接放置在水平台面上使用，机身底部做了三个微小的凸点支撑，放置时不会与台面完全贴合，避免台面残留的水渍长时间浸泡机身底部。设备的操作逻辑做了简化处理，短按启停键即可开始或暂停计时，长按清零键即可重置计时数值，时分设置键可快速预设需要的计时时长，计时结束后蜂鸣器发出持续提示音，按任意按键即可停止提示，操作逻辑简单，无需复杂学习即可快速上手。针对不同使用场景的细节需求，机身外壳采用耐油污的ABS加软胶TPU双色注塑材质，表面不易沾染油污，沾染污渍后可直接用湿布擦拭清洁，适配厨房、车间等容易产生油污的使用场景，软胶部分覆盖机身握持区域与边角位置，提升握持摩擦力的同时，也能在跌落时起到缓冲作用，降低设备损坏概率。
