便携式多功能MP3音频播放器结构设计

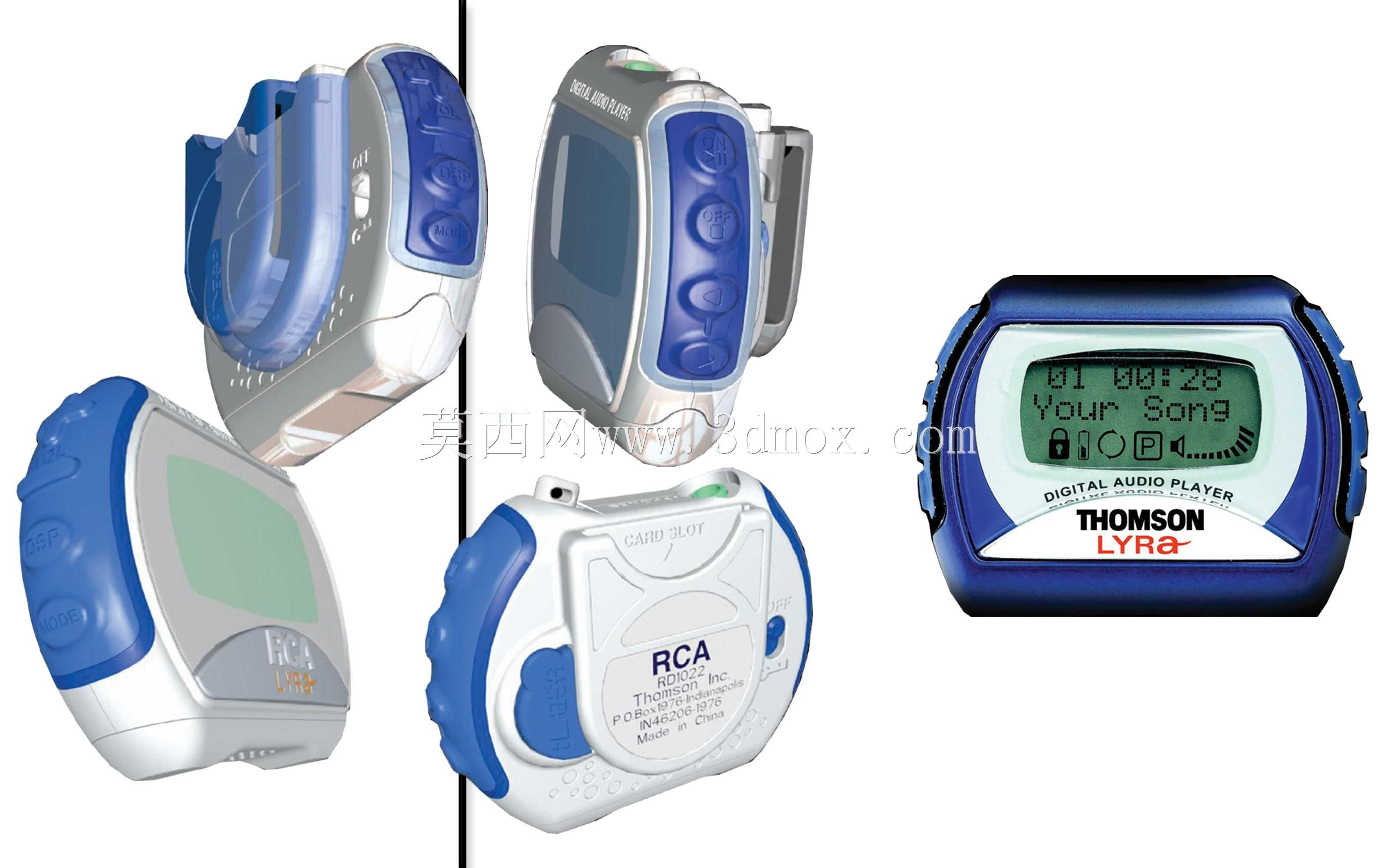

　　这款便携音频播放器的结构设计，首先围绕户外随身使用的核心场景展开，在早期数码音频普及阶段，这类设备主要服务于通勤、运动、短途出行时的音频播放需求，需要兼顾随身携带的便携性、操作的便捷性以及多场景下的功能扩展性。从结构布局来看，整机采用圆润的弧面包裹设计，所有外露边角均做了R3以上的圆角过渡，避免日常揣放于口袋、背包时刮蹭织物，同时跌落时能够通过弧面分散冲击力，降低外壳开裂的风险。设备侧面设置的共注橡胶侧键，是结构设计中兼顾操作手感与密封性能的典型处理，橡胶材质与硬质塑料壳体通过双色注塑工艺结合，按键区域的橡胶厚度控制在1.2mm，既保证按压时的清晰反馈行程，又能在日常使用中阻挡汗液、零星溅水渗入内部电路板，适配运动出汗、小雨天气下的使用需求。

　　功能模块的布局上，设备集成了SD卡读卡器、FM数字收音机、USB数据接口三个核心扩展模块，三个接口均集中布置在设备的同一侧端，通过一体化的橡胶防尘塞进行覆盖，减少壳体上的独立开口数量，降低结构密封的设计难度。SD卡读卡器采用弹出式卡座设计，卡座与内部PCB板通过板对板连接器固定，卡座外围设置了0.8mm高的塑料挡边，避免SD卡插拔时的侧向力损坏焊盘；FM收音机的天线模块没有采用外置伸缩天线，而是利用设备内部的金属屏蔽罩兼作天线接收端，通过阻抗匹配电路调整接收灵敏度，既省去了外置天线的易损坏结构，又进一步压缩了整机的外形尺寸。USB接口采用标准Mini-B接口，接口位置做了内凹2mm的沉台设计，插接数据线时能够为接头提供定位导向，避免长期插拔导致接口松脱。

　　从外形尺寸与安装边界来看，整机的长宽高控制在75mm×60mm×22mm范围内，重量不含电池控制在48g左右，背部设置了可旋转的金属背夹结构，背夹的转轴处采用扭簧提供夹紧力，扭簧的扭力经过调校，既能够稳固夹持在腰带、背包肩带、运动臂带上，又不会因为夹持力过大导致拆卸困难。背夹与壳体的连接采用嵌入式螺丝固定，螺丝孔通过橡胶塞封堵，保证外观面的完整性。正面的显示屏区域采用凹陷式安装，透明视窗面板比周围壳体表面低0.5mm，避免日常放置时屏幕直接与接触面摩擦产生划痕，视窗面板与壳体之间采用双面泡棉胶粘接密封，能够阻挡灰尘进入屏幕内部影响显示效果。

　　正面的操作按键采用凸起的弧形造型，按键表面做了细微的防滑纹理处理，盲操作时能够通过触感区分不同功能按键，按键下方的导电橡胶触点与PCB板上的金手指对应，按键行程控制在0.8mm，按压力度设置在1.5N左右，兼顾操作的确认感与长时间按压的舒适度。设备的电池仓设置在背部，采用卡扣式电池盖设计，电池盖与壳体之间设置了定位凸台，安装时能够快速对齐，卡扣的卡合量控制在1.0mm，既保证电池盖不会意外松脱，又能够徒手拆卸更换电池。内部的结构筋位设计上，PCB板通过四个螺丝柱固定在前壳上，螺丝柱周围设置了放射状的加强筋，提升壳体局部的结构强度，电池仓与电路板之间设置了绝缘挡片，避免电池漏液或者移位时短路电路板上的元件。扬声器出音孔设置在设备的侧下方，出音孔采用阵列式小圆孔设计，孔内侧贴有防尘网，既保证声音传出的通透性，又能阻挡灰尘进入扬声器腔体。整体结构设计没有采用复杂的特殊工艺，所有零部件均适配常规注塑、组装工艺，能够有效控制量产时的制造成本，同时各个易损部位都做了针对性的强化处理，适配消费类数码产品日常高频使用的磨损场景。
