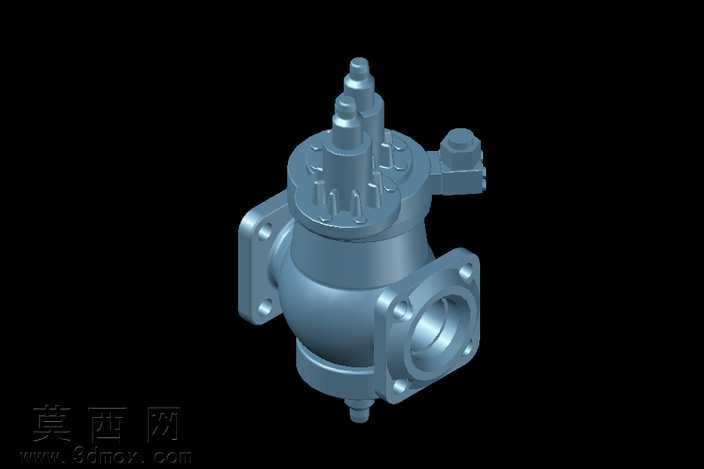

21/2英寸法兰式进气压力调节器结构模型

本模型为21/2英寸规格进气压力调节器的三维结构设计，建模过程严格遵循工业调压阀的实际生产尺寸规范，采用自底向上的装配建模思路完成整体搭建。建模阶段首先对阀体主壳体进行特征构建，通过拉伸、旋转、布尔运算完成带双侧法兰接口的球形腔体主体，法兰盘上的安装孔采用圆周阵列特征实现，保证孔位的同轴度与位置精度符合管路连接的通用标准。上部调压机构部分，分别构建了多级调压弹簧座、调节螺杆、密封膜片压盖等独立零件，对顶部的调节旋钮、侧装的压力反馈接口做了精细化的细节还原，所有零件间的装配约束完全匹配实际产品的装配逻辑，可清晰展示内部调压组件的运动行程与配合关系。材质渲染阶段，为整体模型赋予了铸钢材质的哑光金属质感，通过调整粗糙度、金属度参数还原工业压力调节阀的真实表面处理效果，对法兰密封面、调节螺杆的外露螺纹部分做了高光区分，增强模型的结构辨识度。模型完整还原了进气压力调节器的核心结构：下部为直通式流体通道，侧方法兰用于进气端管路对接，上部腔体集成压力感应与调压执行组件，顶部的调节结构可直观展示压力设定的操作位置，侧方的小型接口对应压力反馈取压口的安装位置。设计过程中充分考虑了工业场景的使用需求，法兰连接结构的尺寸匹配通用管路标准，整体外形比例协调，各部件的壁厚、加强筋结构均参考同规格实际产品设计，既保证了模型的外观还原度，也可用于调压阀的结构原理演示、装配工艺讲解以及相关管路系统的布局仿真使用，模型的结构拆分清晰，可单独导出各零件用于工程图的生成参考。
