面板安装式气动手动控制阀三维结构

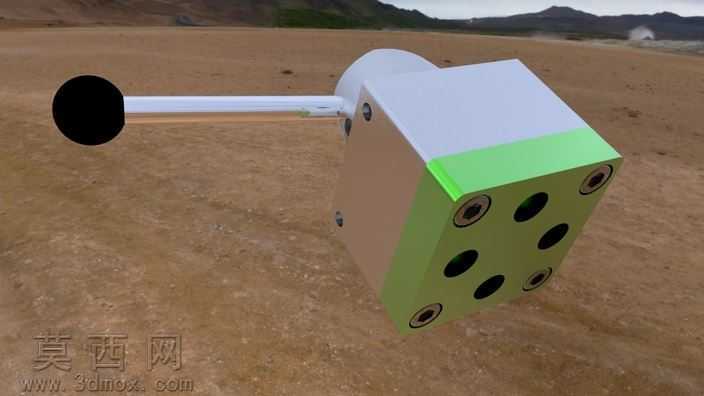

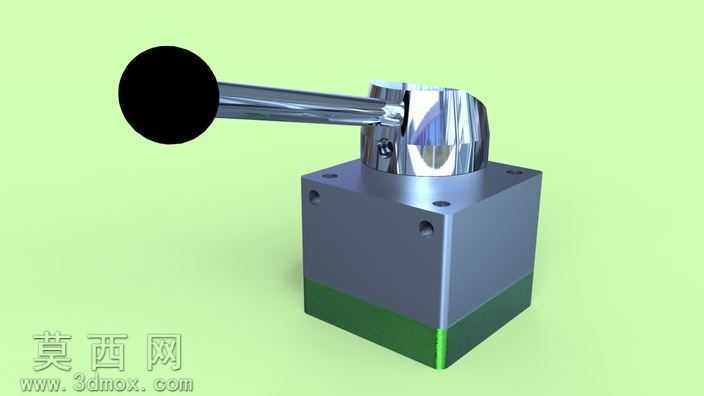

本作品为面板安装式气动手动阀的完整三维建模成果，建模过程严格遵循气动元件的实际装配逻辑与尺寸规范，通过三维建模软件完成全零件的参数化搭建，完整还原了该类手动气阀的全部结构细节。建模阶段首先梳理手阀的层级装配关系，从底部安装基座开始，依次完成安装底板、密封垫片、阀座基体、阀芯组件、密封环、定位挡圈、操作杆连接座、操纵手柄等全部独立零件的建模，每个零件的尺寸配合均按照实际气动阀的装配公差要求设置，保证各部件间的装配关系符合真实产品的配合逻辑，可直观呈现零件间的装配约束关系。渲染阶段针对不同零件的材质特性匹配对应的材质参数：金属操纵杆与手柄球头采用哑光金属搭配磨砂硬质塑料材质，还原操作件的握持质感；阀座金属基体采用铸铝哑光金属材质，呈现工业阀件的金属质感；密封橡胶圈、密封垫片采用半哑光橡胶材质，通过调整粗糙度参数还原橡胶件的弹性质感；绿色安装底板采用阳极氧化金属材质，不同材质的区分渲染让各零件的功能属性一目了然，整体渲染采用柔和的均匀布光，避免过度反光遮挡结构细节，清晰呈现每个零件的轮廓与装配位置。结构设计上，该手阀采用面板安装形式，底部预留对应安装孔位可直接固定在设备面板上，通过顶部的长手柄扳动实现气路的通断控制，内部阀芯搭配多层密封结构保证气路的密封性能，拆解视图完整呈现了从操作端到阀座端的全部零件堆叠顺序，可清晰观察到每个密封件、定位件、紧固件的安装位置，直观展现手动气阀的工作原理：扳动手柄时带动内部阀芯转动，通过阀芯上的通槽对接阀座上的气路通道，实现气路的换向或通断控制，各密封件分别布置在阀芯与阀座的配合面、阀座与安装板的结合面，防止工作过程中出现气体泄漏。整个建模过程注重结构的准确性与装配的合理性，没有冗余的结构设计，所有零件均服务于手阀的手动控制、气路密封、面板安装的核心功能，通过爆炸视图的呈现形式，即使是不熟悉气动元件结构的观者也能快速理解该手阀的组成结构与装配逻辑，可作为气动元件教学、阀类产品结构参考的直观三维素材，帮助观者快速掌握面板式气动手阀的内部构造与工作原理。
