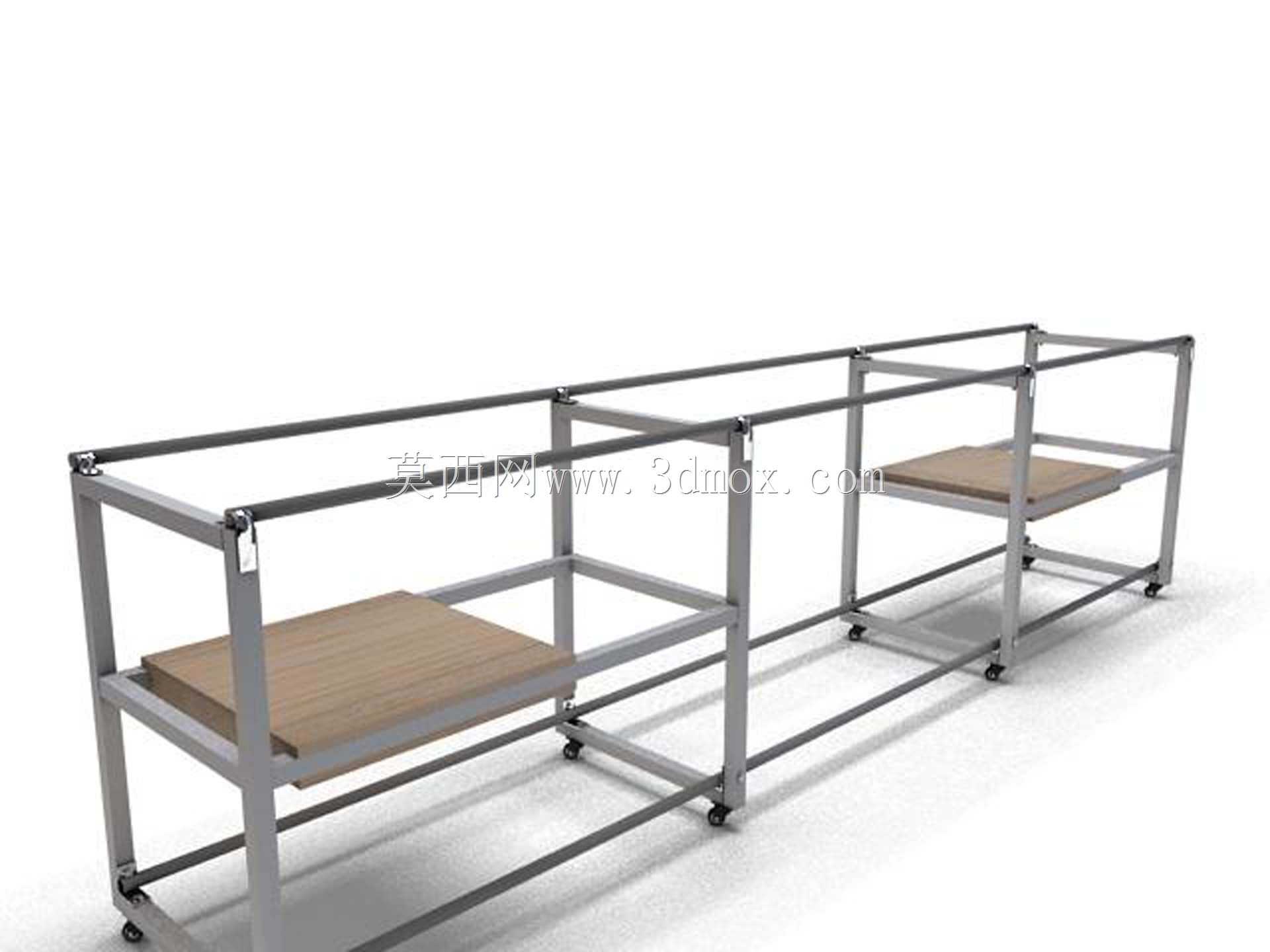

车间线边手推车式缓冲存储架结构设计

　　这款手推车式缓冲存储架，主要面向离散制造车间的产线线边物料暂存场景设计，适配多品种小批量生产模式下的工序间物料缓冲需求，解决产线节拍不匹配时的工件临时存放、工序间周转衔接问题，常见于电子装配、五金加工、家具组件预装等生产环节，用来平衡前后工序的产能差，避免待加工工件直接堆放在地面或普通工作台上造成的磕碰、混料问题。整体框架采用工业铝型材搭配专用角件拼接搭建，无需复杂焊接工序，所有连接点位均采用标准T型螺栓与法兰螺母锁紧，后期可根据存储物料的尺寸变化灵活调整层板间距、增减置物层，适配不同规格的周转箱、半成品工件的存放需求。底部配置四个带刹车的万向脚轮，两个定向轮两个万向轮的搭配既保证直行推移时的方向稳定性，转向时也能灵活调整行进路线，

　　脚轮的单轮额定载荷匹配整架满载时的总重量，推移过程中无明显卡顿，踩下刹车踏板后可将架体牢牢固定在指定工位，避免受外力碰撞发生移位。置物层板采用高密度复合板材铺设，表面平整无凸起毛刺，层板边缘与铝型材框架齐平，不会突出架体造成通行剐蹭，每层的承载能力经过受力校核，放置常规重量的工件时不会出现明显下挠变形。架体整体采用分段式框架结构，沿长度方向设置多组竖向支撑立柱，横向通过上下两道横梁连接形成稳定的矩形框架结构，纵向设置斜向加强筋提升整体抗扭刚度，即使满载推移时架体也不会出现明显的晃动变形。设计过程中充分考虑车间通道的通行边界，整体宽度控制在标准线边通道允许的通行尺寸范围内，长度可根据线边的可用空间灵活调整，

　　高度适配操作人员站立取放物料的舒适作业区间，无需弯腰或踮脚即可完成每层物料的取放作业，降低重复取料过程中的疲劳强度。架体顶部设置通长的横向扶手杆，扶手位置符合人体工程学高度，推移时手部握持舒适，扶手表面做光滑处理无尖锐棱角，避免推移过程中划伤手部。相邻置物层之间预留足够的操作空间，不仅可以直接放置裸件，也可适配标准尺寸的EU周转箱存放小型零散零件，层板下方预留的间隙可方便清扫架体底部的杂物，避免车间积尘堆积。在产线换型或者工位调整时，无需拆解架体即可直接推移到新的工位位置，相比固定式的存储货架，无需重新打膨胀螺栓固定地面，也不会破坏车间环氧地坪，适配柔性产线的快速布局调整需求。架体的所有铝型材端面均安装专用端盖封堵，

　　避免铝型材型腔内部进入切屑、灰尘等杂物，长期使用也不会出现型材内部积尘难以清理的问题，所有连接螺栓的头部均隐藏在铝型材的T型槽内部，不会突出型材表面剐蹭物料或操作人员衣物。这款存储架的缓冲功能主要体现在，当前道工序产出速度快于后道工序加工速度时，可将待流转的工件临时放置在架体上，不会占用工作台的作业面空间，待后道工序产能释放后再直接推移到后道工位旁，减少工件的二次搬运次数，相比传统的固定料架，省去了工件从固定料架搬到周转车再搬到工位的重复转运环节，直接将存储与周转功能合二为一，缩短工序间的物料转运路径。设计时还考虑了多架体并排衔接的使用场景，架体端部的连接点位可加装快速连接卡扣，多台同规格存储架可串联成更长的缓冲存储线，适配大批量生产时的长周期物料缓冲需求，单架出现故障需要维护时也可快速脱开，不影响整条缓冲线的正常使用。脚轮的安装座采用加厚钢板冲压成型，与铝型材框架的连接点位设置加强筋板，避免长期推移过程中脚轮安装座出现开裂变形，轮面采用高弹性聚氨酯材质，推移时噪音低，不会划伤车间环氧地坪，也能适应车间地面存在的微小接缝、轻微不平整的工况，推移过程中架体上放置的工件不会因为地面颠簸出现滑落问题。
