SOP封装贴片集成电路引脚结构三维建模

　　在消费电子、工业控制板卡、车载电子模块的PCB设计流程中，SOP封装的贴片集成电路是板上最常见的表贴器件之一，这类小外形封装器件的三维建模精度，直接影响到PCB Layout阶段的器件干涉检查、SMT产线的钢网开孔校验、以及整机结构装配时的空间预留合理性。很多刚接触结构协同设计的工程师容易忽略这类小型表贴器件的建模细节，往往只拉一个简单的方块代替本体，忽略引脚的成型角度、焊盘伸出长度、本体边缘的脱模斜度，等到打样回来才发现器件和周边的结构筋位干涉，或者引脚和焊盘对位偏差导致虚焊，反而耽误项目迭代周期。

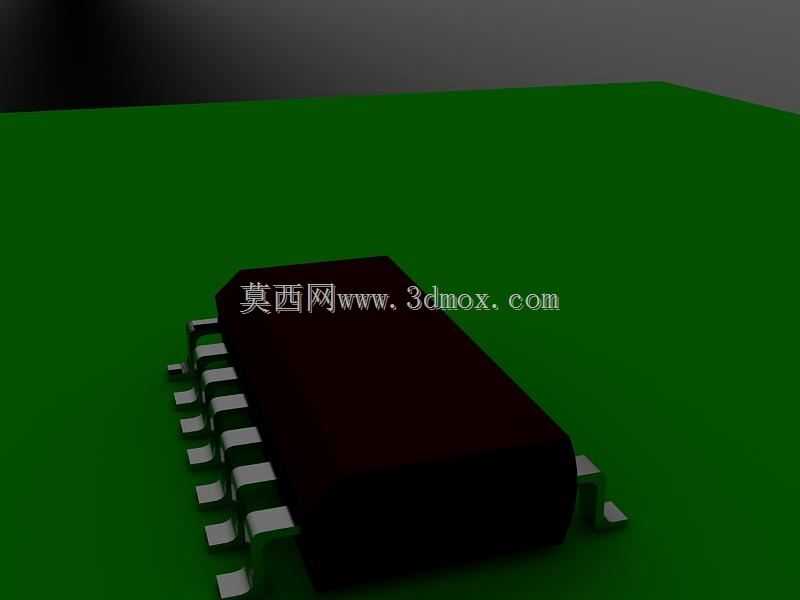

　　做这个SOP封装的引脚结构建模时，首先要贴合实际SMT生产的器件成型工艺来还原细节，不能只做外观示意。先从引脚部分切入，这类SOP器件的引脚是翼型成型结构，引脚从本体侧面伸出后，先有一段水平的引出段，之后向下弯折形成贴装的焊脚，焊脚末端还有轻微的向外翻边，这个细节是很多简易模型缺失的——实际生产中这个翻边是引脚冲压成型时的工艺结构，能增加焊锡的附着面积，提升焊接可靠性，建模时要把这个弯折的R角、翻边的角度做准确，不能做成直角弯折，否则在做DFM检查时，会误判引脚和焊盘的接触面积不足。本体部分要注意塑封本体的边缘不是纯直角，实际塑封工艺会在本体上下边缘留出微小的脱模斜度，本体顶部的激光标识区域可以做轻微的下凹，还原真实器件的表面特征，不需要做过多的装饰性纹理，保持工业建模的严谨性。

　　从安装边界来看，建模时要严格对应行业通用的SOP封装尺寸规范，区分不同引脚数对应的本体宽度、引脚间距参数，这个模型对应的是常用的窄体SOP规格，引脚中心距为1.27mm，本体宽度3.9mm，引脚伸出本体的长度控制在1.0mm左右，焊脚的贴装面距离PCB板面的高度要控制在0.15mm-0.2mm区间，这个高度是SMT焊接时焊锡爬升的合理空间，如果建模时把这个高度做的过小，会导致干涉检查时误判器件贴装后压到板上的丝印线条，做的过大则会偏离实际器件的贴装高度，影响结构件的空间预留计算。还要注意引脚的共面度误差还原，实际器件的引脚共面度公差一般在0.1mm以内，建模时可以把引脚的贴装面做微小的高度差还原，更贴近真实器件的状态，方便在做装配仿真时模拟焊接公差带来的影响。

　　在实际应用场景里，这个模型可以直接导入PCB设计软件做3D预览，检查器件和周边接插件、散热片、结构壳体的间隙是否满足要求，比如很多板卡会在SOP器件上方布置屏蔽罩，模型的本体高度如果做的不准，就会导致屏蔽罩装配后压到器件本体，造成器件损坏。另外在SMT产线的编程环节，精准的器件模型可以帮助设备工程师校验吸嘴的取料位置，避免因为模型偏差导致吸嘴吸到引脚位置造成器件损伤。做这类电子元器件的三维建模，核心不是做外观渲染效果，而是要还原所有和装配、生产相关的尺寸特征，每一个弯折角度、每一段伸出长度都要对应实际的器件规格，不能凭感觉随意绘制。很多工程师在做板级结构协同的时候，往往重视大型结构件的建模精度，对这类小型表贴器件的模型敷衍了事，实际上很多后期的装配问题、生产问题，恰恰出在这些不起眼的小器件模型偏差上。比如之前接触过的一个车载控制板项目，就是因为SOP器件的模型把引脚长度做短了0.3mm，导致Layout时把器件旁边的过孔打在了引脚焊盘的延伸位置，生产时焊锡顺着过孔流到板的背面，造成了批量的焊接不良，返工成本远高于前期花在精准建模上的时间。

　　建模过程中还要注意器件的极性标识特征，在本体的一端做一个微小的斜角或者凹点标识，对应实际器件的引脚1位置，这个细节在PCB装配时非常重要，能帮助产线工人快速核对器件的贴装方向，避免反向贴装的问题。本体的材质表现上，塑封部分用哑光的黑色材质还原，引脚部分用哑光锡的金属质感，不需要做镜面反光的效果，符合实际电子元器件的表面状态。整个模型的坐标原点设置在器件本体的中心底部，也就是和PCB板面接触的中心位置，方便导入各类EDA软件或者机械设计软件时直接对位，不需要额外调整坐标位置。对于结构设计工程师来说，这类标准化的电子元器件模型是板级结构设计的基础素材，精准的模型能大幅减少设计迭代中的试错成本，不需要每次项目都重新测量绘制器件尺寸，直接调用就能完成布局检查，提升整体的设计效率。
