储罐承压快开式人孔密封结构设计

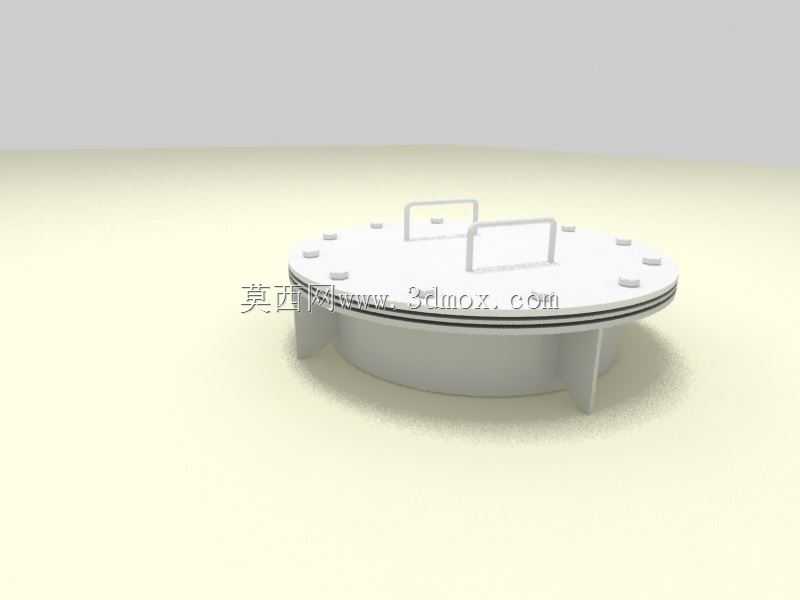

　　在常压及低压储运罐体的运维环节，人孔是供检修人员进出罐体内部开展清理、焊缝检测、内件更换作业的必备通行接口，这套快开式人孔结构主要适配立式储油罐、常压化工原料储罐、水处理罐体的侧壁或顶部安装场景，相比传统螺栓满布的人孔结构，其开合操作效率提升明显，能大幅缩短罐体开罐作业的准备时间。从结构功能来看，该人孔采用带颈对焊的筒节与罐体壁板焊接连接，颈段高度预留足够的焊接操作空间，避免焊接热影响区直接作用于罐体壁板的主承压区域，降低焊接变形对罐体局部强度的影响。人孔盖采用整体冲压成型的碟形盖结构，相比平盖结构在同等承压等级下可减薄盖板厚度，降低整体自重，盖板表面设置的两个U型提手采用焊接固定，位置对称分布在盖板重心两侧，

　　单人即可完成盖板的提放操作，无需额外吊装辅助。密封面采用突面结构，密封垫片选用耐油橡胶石棉垫或改性四氟垫，适配油品、弱腐蚀性化工介质的密封需求，盖板周向均匀布置的快开压块采用梯形楔面结构，旋转锁紧手柄时楔面会同步压紧盖板外缘，无需逐个拧紧螺栓，压块的压紧行程经过校核，既保证密封面有足够的比压防止介质泄漏，又不会因压量过大导致垫片永久塑性变形。设计过程中首先根据罐体的设计压力、工作介质特性确定人孔的公称通径，常规储油罐人孔通径选用DN500或DN600，满足成年人携带检修工具进出的最小空间要求，筒节的内径公差控制在H12等级，保证盖板放入后周向间隙均匀，避免局部密封压合不实。筒节下端的三个支脚采用等边角钢弯制，焊接在筒节外壁下部，

　　当人孔盖完全打开时，支脚可支撑盖板重量，避免盖板重力全部作用在铰接结构上，延长铰接销轴的使用寿命，铰接点的销轴采用不锈钢材质，配合铜套润滑，避免长期户外使用出现锈蚀卡涩。安装边界方面，筒节与罐体连接的焊缝采用全焊透结构，焊接完成后需对焊缝进行煤油渗漏试验，确保连接部位无渗漏，人孔安装位置需避开罐体内部的加强圈、爬梯、内浮盘导向装置等部件，打开后人孔盖的翻转半径范围内不得有管线、平台梁等障碍物，保证盖板可完全开启至90度位置，不影响人员通行。盖板上的压块锁紧机构采用等分布置，数量根据通径大小确定，DN500规格设置8个压块，每个压块的压紧力经过计算，保证在0.1MPa的工作压力下，密封面的残余比压仍大于介质工作压力，避免出现内漏。

　　日常使用中，每次关闭人孔前需清理密封面的杂物、锈蚀残渣，检查垫片是否有开裂、老化变形情况，若出现密封面压痕过深需及时更换垫片，锁紧压块时需采用对角顺序逐步压紧，避免盖板偏斜导致局部密封失效。该结构相比标准回转盖人孔，取消了数量众多的连接螺栓，日常开合无需拆装大量螺栓，特别适合需要频繁开罐检查的储运场景，比如成品油储罐的定期清罐作业、污水处理罐的滤料更换作业，都能有效降低运维人员的劳动强度，缩短开罐作业的窗口期。结构建模过程中对所有焊接部位预留了合理的焊脚尺寸，铰接部位的配合间隙控制在0.2-0.5mm，既保证转动灵活，又不会出现过大的窜动导致密封面对中偏差，提手的高度经过人机工程校核，满足操作人员徒手抓握的空间要求，提手与盖板的焊接部位采用满焊结构，避免出现应力集中导致提手断裂。
