深沟球滚动轴承机械结构三维建模

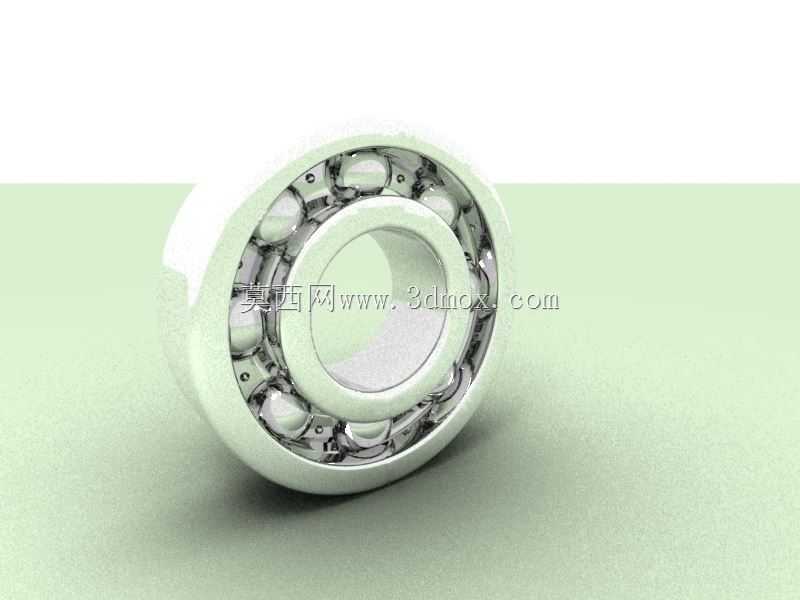

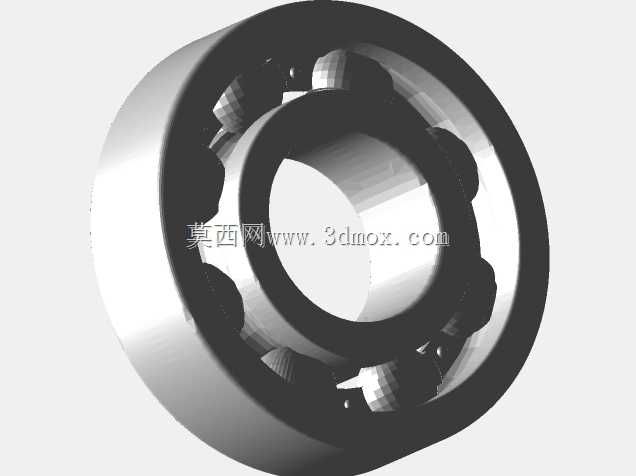

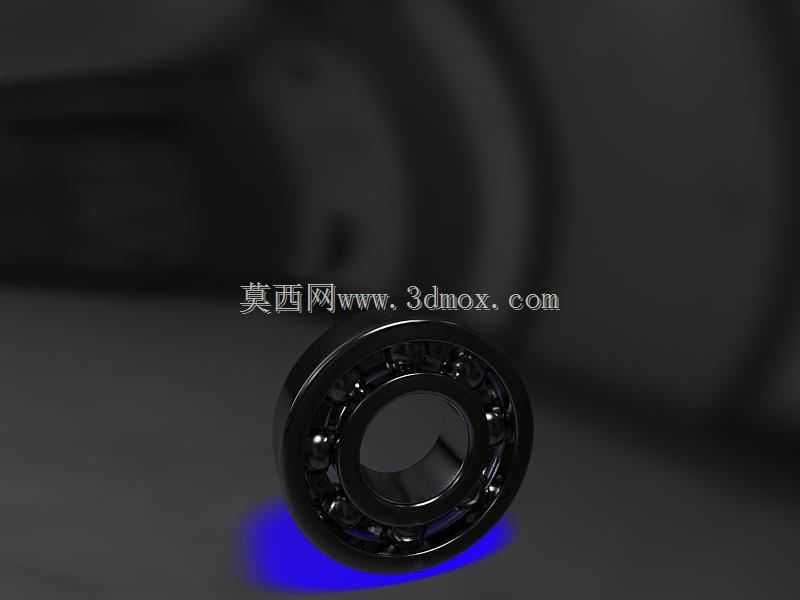

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低转轴运动摩擦阻力的核心基础零件，这款深沟球结构的滚珠轴承，可适配电机输出轴、机床主轴、输送机辊筒、减速机输入输出轴等多种常见旋转工况的支撑需求，日常选型中常作为中等转速、中等径向载荷场景的首选支撑部件。从实际使用场景来看，这类轴承既可以单独承受纯径向载荷，也能在设备安装空间受限、无法额外配置推力轴承的场合，承受一定比例的轴向载荷，在轻工输送设备、小型机床传动单元、民用机电产品的旋转结构中应用占比极高，很多常规传动结构的支撑端都会优先选用这类成熟结构的轴承，不需要额外设计复杂的调心结构，安装维护的门槛相对较低。

　　从结构设计思路来看，这款滚珠轴承采用最经典的深沟滚道设计，内圈与转轴配合的轴颈面采用基孔制公差配合，外圈与设备轴承座孔采用基轴制公差配合，滚动体采用均匀分布的钢制滚珠，通过保持架将每颗滚珠的间距控制在均匀范围内，避免滚珠在运转过程中发生相互摩擦挤压，同时保证所有滚动体均匀承担径向载荷，不会出现局部载荷集中导致的早期点蚀失效。建模过程中严格还原了滚道的曲率半径参数，内圈滚道与外圈滚道的曲率均略大于滚珠半径，保证滚珠与滚道之间为点接触状态，既可以降低运转过程中的滚动摩擦阻力，也能预留少量的安装调心余量，应对轴系加工过程中存在的微小同轴度误差，避免出现卡滞、运转阻力突增的问题。

　　从安装边界与尺寸配合来看，这类轴承的轴向尺寸相对紧凑，内圈内径、外圈外径、轴承整体宽度三个核心尺寸均遵循通用轴承的尺寸系列标准，选型时只需要匹配对应轴颈直径、轴承座安装孔直径以及安装位的轴向预留空间，就可以直接替换同规格的标准件，不需要额外修改周边的安装结构。建模时还原了轴承的密封结构细节，两侧的密封盖可以阻挡外界的粉尘、切削液、杂物进入轴承内部的滚道区域，同时避免内部填充的润滑脂在运转过程中泄漏，延长轴承的实际维护周期，在粉尘较多的输送设备、存在切削液飞溅的机床加工工位，带密封结构的滚珠轴承可以大幅降低日常维护的工作量，不需要频繁拆解补充润滑脂。

　　在实际装配过程中，这类轴承的内圈通常采用过盈配合与转轴固定，随转轴同步旋转，外圈采用过渡或者小间隙配合安装在轴承座孔内，作为固定支撑端，部分需要轴向游动的支撑端也可以将外圈设置为可轴向小范围滑动的结构，抵消轴系运转过程中因为热胀冷缩产生的轴向长度变化，避免轴系因为热应力出现弯曲变形。建模过程中对倒角、圆角等细节也做了还原，内圈与外圈的安装引导倒角可以方便装配时快速对准轴颈与座孔，避免安装过程中刮伤配合面，滚道边缘的圆角过渡可以降低应力集中系数，提升轴承在冲击载荷下的结构强度，避免滚道边缘出现崩裂失效。

　　从实际运转特性来看，这类滚珠轴承的极限转速相对较高，在润滑条件良好、安装同轴度达标的前提下，可以满足大部分中高速旋转轴的支撑需求，摩擦系数远低于滑动轴承，运转过程中的温升也相对可控，不需要设计复杂的冷却润滑结构，只需要在出厂时填充足够的锂基润滑脂，配合两侧的密封结构，就可以实现长时间免维护运转。在结构设计选型时，需要根据实际承受的径向载荷大小、转速区间、预期使用寿命计算对应的额定动载荷，选择对应尺寸系列的轴承型号，避免选型过小导致轴承提前疲劳失效，也避免选型过大造成安装空间浪费、成本不必要的提升。这款三维模型完整还原了轴承的所有装配细节，包括内圈、外圈、滚动体、保持架、两侧密封盖的相对位置与配合关系，可直接用于设备整体装配的干涉检查、运动仿真，也可以作为非标轴承改型设计的基础模型，帮助结构设计人员快速完成轴系支撑部分的结构设计，减少重复建模的工作量，提升整体设计效率。
