标准麻花钻切削刀具三维结构设计

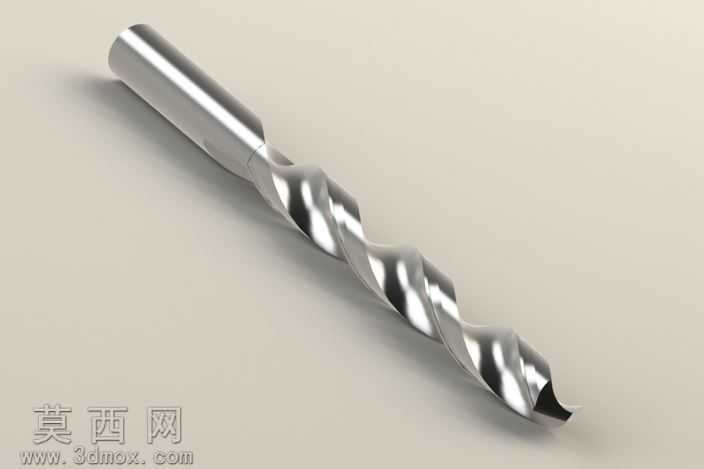

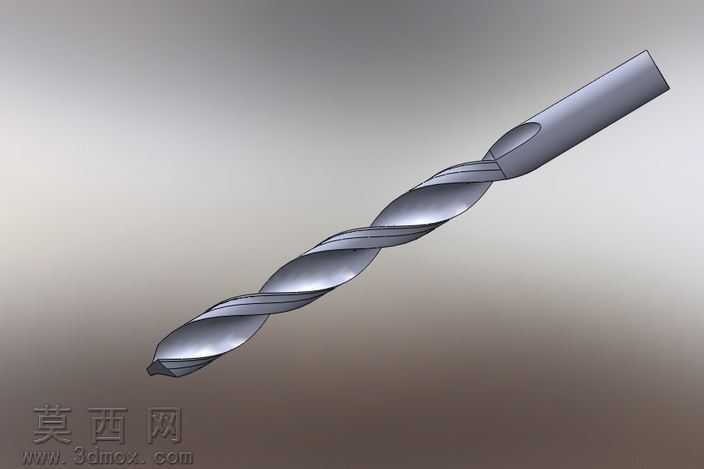

本作品为标准麻花钻的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循金属切削刀具的设计规范，完整还原了麻花钻的全部功能结构。建模初期先梳理麻花钻的结构组成逻辑，将整体拆分为柄部、颈部、工作段三个核心部分，先通过草图绘制确定钻芯厚度、螺旋角、顶角、后角等核心切削参数的基准轮廓，再通过螺旋扫描特征生成两条对称的螺旋排屑槽，扫描过程中严格控制槽宽与槽深的渐变比例，保证排屑槽从切削端向柄部顺滑过渡，避免出现应力集中的棱角结构。切削部分的建模重点还原了两条主切削刃、横刃、副切削刃的空间角度关系，通过多轮曲面修剪与倒角处理，精准呈现主后刀面、副后刀面、前刀面的空间相交形态，保证横刃的斜角与标准刀具参数一致，还原实际麻花钻的切削受力结构。柄部根据直柄麻花钻的装夹需求设计为等直径圆柱结构，颈部做过渡圆弧处理连接工作段与柄部，避免截面突变带来的结构强度问题。材质与渲染阶段，为模型赋予高速钢刀具的金属材质，调整材质的反光度与粗糙度参数，还原硬质合金刀具表面的哑光金属质感，通过环境光遮蔽效果突出螺旋槽的曲面起伏与切削刃的锋利轮廓，渲染视角选取斜向45度方位，完整展示麻花钻从柄部到切削端的整体形态，清晰呈现螺旋槽的扭转走向与切削部分的刃口结构。设计过程中充分考虑麻花钻的实际工作场景，所有结构参数均参考通用机用麻花钻的行业标准，保证模型的结构合理性，既可以作为机械加工教学的演示模型，也可用于钻削加工仿真、刀具结构优化的参考载体，模型各特征参数可编辑调整，能够通过修改草图参数快速生成不同规格、不同螺旋角的麻花钻模型，适配不同的设计使用需求。
