爱乐01-100型回转支承三维结构设计

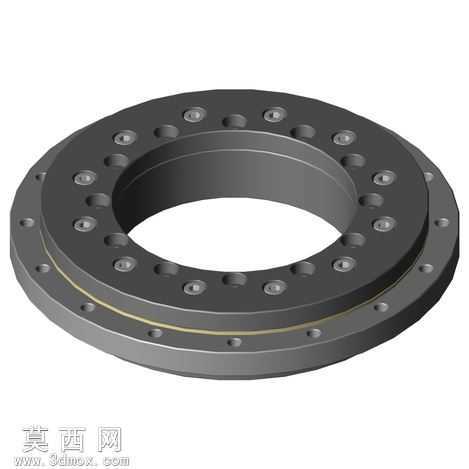

本模型为易格斯爱乐系列01-100规格回转支承，采用三维建模软件完成全参数化结构构建，建模过程严格遵循产品实际尺寸参数，精准还原内直径100毫米、外部直径185毫米、高度34毫米的外形规格。模型整体采用双层环形结构设计，上层为带安装孔的回转内环，下层为固定基座外环，内外环之间的滚动接触区域做了精细化结构处理，还原回转支承的转动配合逻辑。建模阶段对环形基体上的所有安装孔位做了等距阵列排布，每个沉头孔的孔径、深度、倒角参数都与实物保持一致，孔位沿环形基体均匀分布，保证安装受力的均匀性。材质渲染方面，模型整体采用金属质感材质，外环基座做哑光深灰金属质感处理，模拟实际产品的喷塑或氧化表面效果，内环回转面做略带金属光泽的深灰材质，区分内外环的结构层级，内外环之间的密封缝隙处添加浅金色密封胶条材质，还原产品的密封结构细节。结构设计上，模型完整呈现了回转支承的安装基准面、连接孔位、回转配合面等核心结构，所有棱边都添加了符合工业设计规范的微小倒角，避免尖锐棱边的建模失真，同时对环形基体的壁厚做了均匀化处理，保证结构强度的合理性。设计思路围绕回转支承的实际使用场景展开，重点还原其作为回转连接部件的核心结构特征，既保证外观渲染的真实感，也完整保留结构装配的参考价值，可用于机械臂回转底座、转台设备等场景的配套结构设计参考，建模过程中对回转配合面的公差预留做了示意性处理，贴合实际工业产品的设计逻辑，整体模型结构完整无破面，渲染效果贴近实物的工业质感，能够清晰展示该款回转支承的外形特征与结构布局。
