钢管结构越野巴哈赛车整车三维设计

　　这款钢管结构越野巴哈赛车的三维设计，核心围绕非铺装路面高速穿越、场地越野竞技的使用场景展开，所有结构设计都优先考虑极端工况下的可靠性与轻量化平衡。从实际用途来看，这类车型主要用于越野赛事参赛、户外复杂地形通行、特种作业短途通勤，能够在泥泞、砂石、陡坡、浅滩等常规乘用车无法通行的路面保持稳定行驶能力，不需要依赖硬化铺装路面即可完成人员输送与场地作业需求。

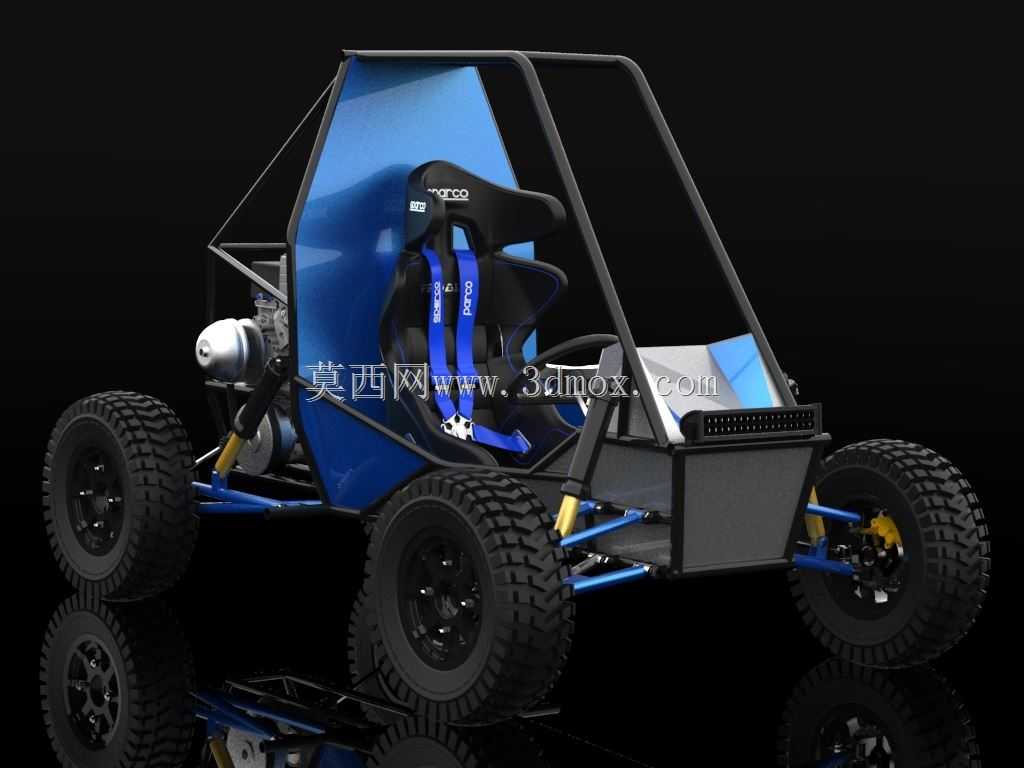

　　在功能特性设计上，整车采用外露式钢管桁架结构作为主承载基体，没有设计传统乘用车的封闭式金属蒙皮车身，仅在驾驶舱侧部、前部设置局部防护挡板，既能够阻挡行驶过程中飞溅的砂石撞击驾乘人员，又能最大程度降低整车整备质量，提升动力重量比。驾驶舱内配备包裹式专业赛车座椅，搭配多点式安全带固定结构，座椅安装位置经过人机工程校核，能够在车辆高速飞跃、剧烈颠簸时为驾乘人员提供足够的侧向与纵向支撑，避免身体移位影响操控。转向系统采用大转角设计，配合短轴距布局，能够在狭窄的越野赛道内实现极小半径转弯，适配多弯、狭窄的越野赛事路线需求。

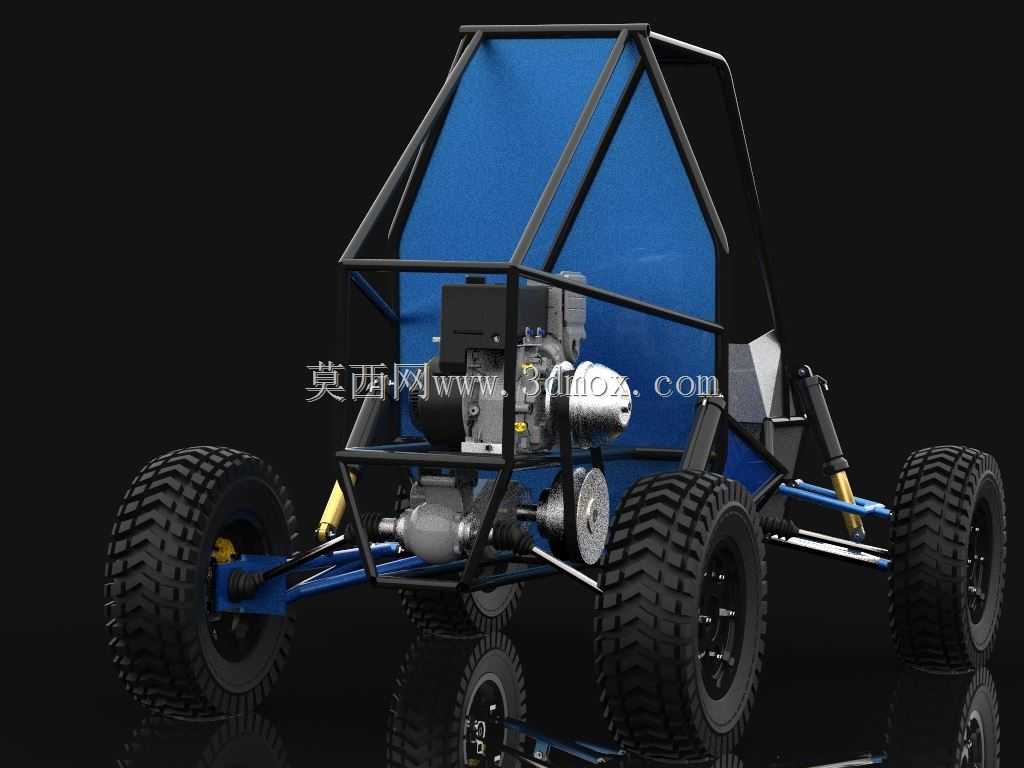

　　设计思路层面，整车的悬架系统采用双叉臂独立悬架结构，上下控制臂均采用高强度钢管焊接成型，搭配长行程螺旋弹簧与阻尼减震器，单侧悬架行程能够达到常规乘用车的3倍以上，在车轮遇到凸起或凹陷路面时，能够保证轮胎始终贴合地面，保持足够的抓地力，避免车轮悬空失去动力输出。制动系统采用四轮盘式制动结构，制动卡钳安装位置靠近车架主横梁，减少越野行驶过程中石块撞击制动部件的概率，制动管路沿车架钢管内侧排布，全程设置硬质防护套，避免管路被飞石打穿造成制动失效。动力单元采用后置后驱布局，将发动机与传动系统布置在驾驶舱后方的车架尾部，平衡前后轴荷分配，避免前轮驱动在爬坡时出现抓地力不足的问题，同时后置布局能够减少前轮转向结构与传动系统的干涉，进一步增大前轮转向角度。

　　从外形尺寸与安装边界来看，整车轴距控制在1600mm至1800mm区间，轮距设置在1400mm左右，整车高度不超过1500mm，宽度控制在1600mm以内，窄车身短轴距的设计能够让车辆在林间小道、狭窄山地路径内灵活通行，不会因为车身过宽无法通过狭窄路段。防滚架结构采用闭环钢管焊接设计，所有钢管连接节点均采用加强筋板补强，防滚架顶部高于驾乘人员头部至少150mm，在车辆发生翻滚时，能够形成足够的安全生存空间，避免车架变形挤压驾乘人员。轮胎采用大颗粒深花纹越野专用轮胎，胎壁厚度较常规乘用车轮胎提升60%以上，能够在低胎压状态下行驶，增大轮胎与松软地面的接触面积，降低接地比压，避免在沙地、泥地内陷车，轮毂采用钢制防脱结构，在低胎压越野行驶时能够避免轮胎与轮毂发生相对位移造成脱胎故障。

　　车架的所有钢管连接处均采用满焊工艺设计，焊接位置预留了足够的打磨余量，建模过程中对所有焊缝位置进行了应力集中校核，在保证结构强度的前提下，对非受力区域的钢管进行了壁厚优化，在不降低整体刚性的基础上进一步降低车架重量。燃油箱布置在驾驶舱与动力单元之间的车架中部位置，外部设置钢制防护壳体，避免越野过程中撞击造成燃油泄漏，油箱安装点采用橡胶减震衬套连接，减少车架振动传递到油箱造成的结构疲劳。整车的电气线路全部沿车架内部空腔排布，所有接线接头均采用防水密封设计，能够在涉水行驶时避免电路短路故障，满足浅滩通行的使用需求。
