巴贾杰240毫米花瓣式摩托车制动盘结构

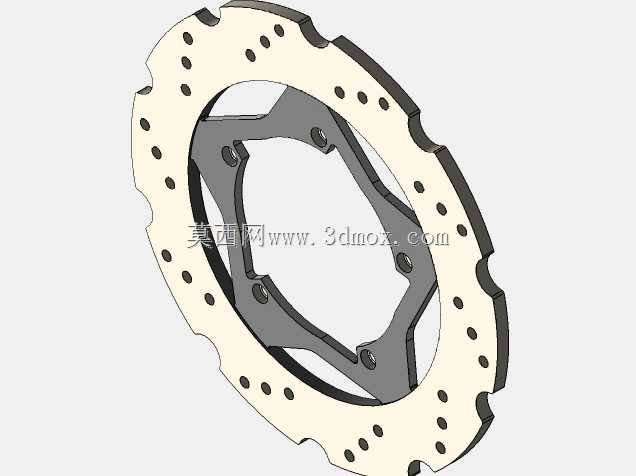

　　这款花瓣轮廓的盘式制动器，是适配小排量通勤摩托车前轮的制动核心部件，实际装车场景覆盖日常城市通勤、非铺装路面轻度骑行的使用需求，作为摩托车制动系统的旋转摩擦副，工作时配合制动卡钳的夹紧动作，将车辆行进的动能通过摩擦转化为热能散出，实现车辆减速与驻车的核心功能。从结构设计逻辑来看，外轮廓采用波浪花瓣造型并非单纯的外观设计，首先是在连续制动工况下，花瓣形的缺口结构可以加速盘面空气流通，提升制动过程的散热效率，避免长时间制动导致的热衰减问题；其次非圆形的外轮廓在制动片贴合摩擦时，可以周期性刮除制动片表面的磨屑，减少磨屑在摩擦面堆积导致的制动异响与摩擦力波动，同时花瓣边缘的结构也能降低盘面在冷热交替工况下的应力集中，

　　减少制动盘高温变形的概率。盘面沿圆周方向均匀排布的多组小圆孔，一方面是进一步提升散热效率，让空气可以穿过盘面带走摩擦产生的热量，另一方面可以在雨天骑行时，快速排开摩擦面之间的水膜，避免水滑导致的制动效能下降，同时这些孔洞也能一定程度降低制动盘的整体重量，减少前轮的簧下质量，提升车辆转向的操控灵活性。中间的星形连接支架采用分体式结构设计，支架与外圈摩擦环通过多点铆接固定，这种结构可以利用不同材料的特性匹配需求，外圈摩擦环采用耐磨耐热的铸铁材质，保证摩擦系数稳定性与耐磨寿命，中间支架采用轻量化的铝合金材质，降低整体重量的同时，也能减少制动时的热量向轮毂方向传递，避免轮毂轴承过热失效。从安装边界尺寸来看，

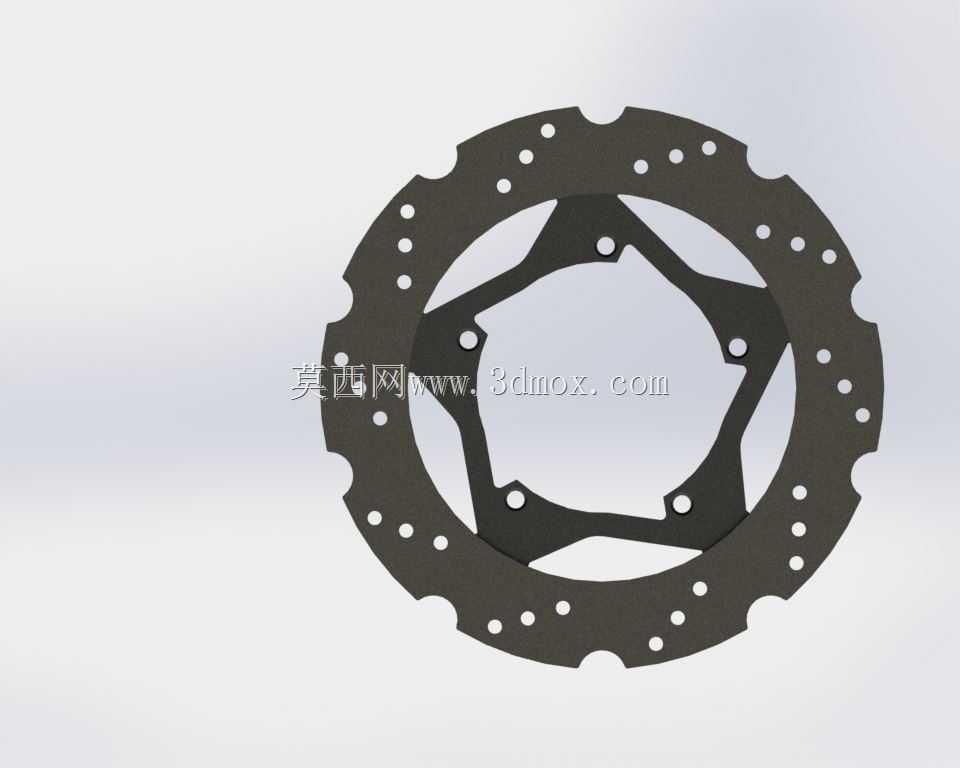

　　该制动盘的有效摩擦外径为240毫米，适配对向双活塞或者单活塞浮动卡钳的安装位，中心的星形安装位设置有五个固定安装点，匹配对应车型前轮轮毂的安装螺孔分布，安装时需要保证制动盘与轮毂端面的跳动量控制在工程允许的公差范围内，避免制动时出现踏板抖动、制动力波动的问题。在实际建模过程中，需要重点关注摩擦环的厚度公差、安装孔的位置度公差，以及花瓣轮廓的曲线顺滑度，这些参数直接影响后续装车后的制动平顺性；摩擦面的平面度要求较高，建模时需要预留合理的加工余量参考，同时分体连接的铆接位置需要保证同轴度，避免高速旋转时出现动平衡超差的问题。这类小排量摩托车的制动盘设计，需要平衡制动力矩、散热性能、重量、成本多方面的需求，

　　240毫米的外径尺寸可以提供足够的制动摩擦半径，满足125cc级别摩托车的制动力需求，不需要过大的卡钳夹紧力就能达到足够的减速度，同时花瓣式的结构相比同尺寸圆形制动盘，在相同重量下拥有更好的抗热变形能力，也更适配小排量车型日常使用的维护成本需求。在结构验证层面，需要考虑盘面在极端制动工况下的温度场分布，花瓣缺口的位置要避开摩擦片的主要接触区域，避免出现摩擦面接触不连续导致的制动力突变，同时盘面的孔洞排布要避开应力集中的位置，防止在反复制动的冷热循环下出现盘面开裂的问题。
