方形安装支架动圈式扬声器结构设计

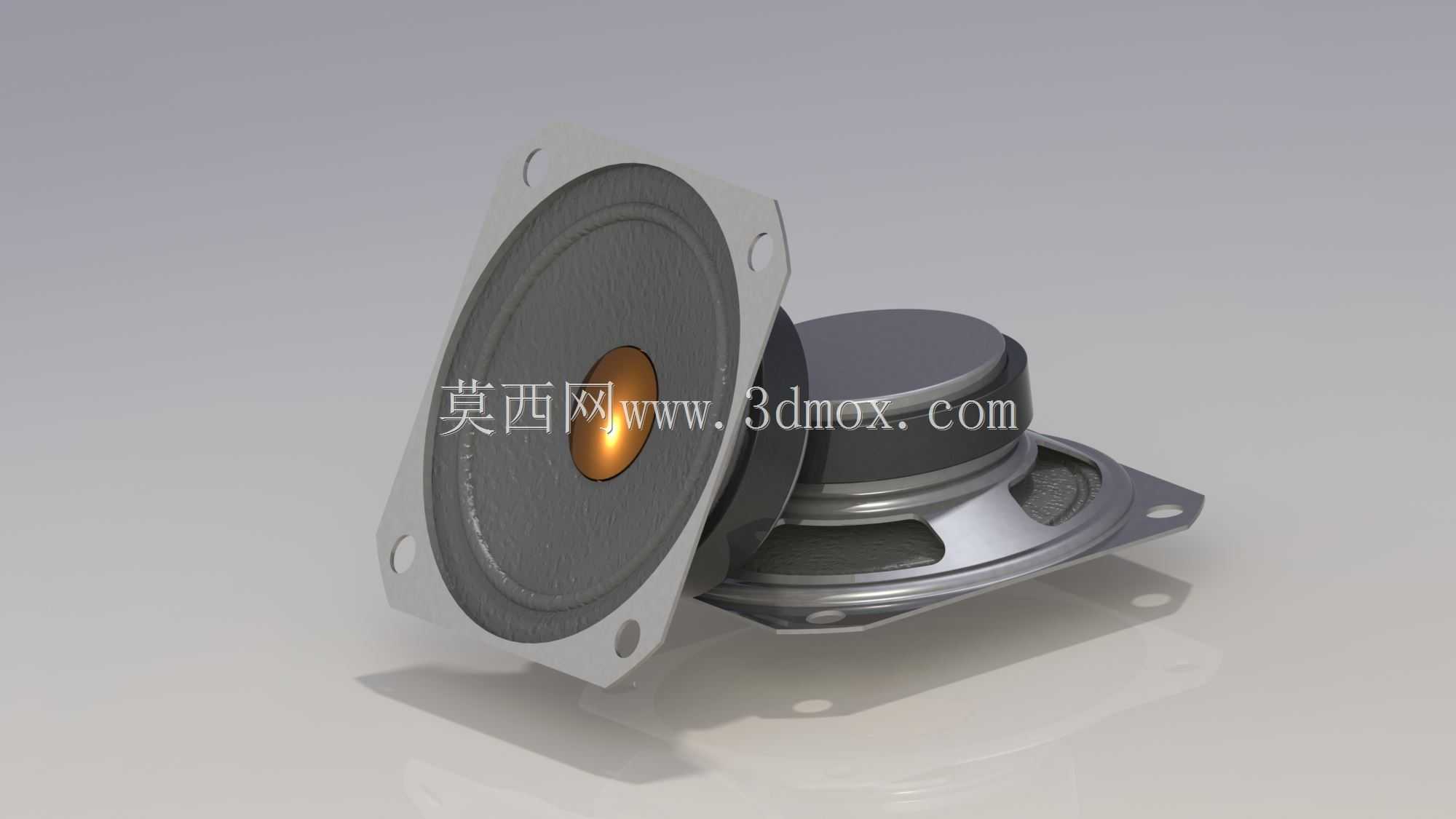

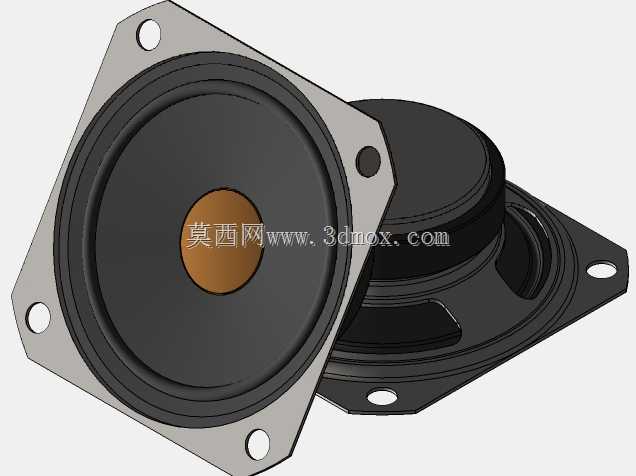

　　日常做消费电子、小型工控设备的音频提示模块选型时，这类方形法兰安装的全频动圈扬声器是出镜率极高的部件，很多刚入行的结构工程师容易只看标称阻抗、功率参数就直接选型，忽略安装边界与周边结构的匹配，最后打样阶段才发现装配干涉、密封失效或者声短路的问题，反而拖慢项目进度。这个模型完整还原了这类小口径扬声器的全部结构细节，从前端的方形安装法兰、振膜折环、防尘帽，到后端的磁路总成、盆架冲压结构都做了1:1的实体还原，做结构适配的时候可以直接提取安装面的孔位坐标、法兰厚度、磁缸外径与突出高度，不用反复对着二维图纸核对尺寸链。

　　从实际应用场景来看，这类扬声器不像家用HiFi单元追求宽频响与低失真，更多是覆盖设备的提示音、语音播报、告警信号输出需求，常见于工控操作台的提示模块、商用自助终端的语音交互单元、小型安防设备的告警发声位、车载后装的辅助提示单元，部分桌面小型音频设备也会用这类单元做全频发声。设计这类扬声器的安装结构时，首先要注意法兰面的压紧量，模型里的法兰是薄钢板冲压成型，四个安装孔位分布在方形法兰的四个角，安装时如果螺丝锁附扭矩过大，很容易导致法兰变形，一方面会让振膜的定心支片出现偏位，引发擦圈故障，另一方面法兰变形后和设备壳体的密封面出现缝隙，会形成声短路，直接压低中低频的输出声压，实际做结构的时候通常会在法兰和壳体安装面之间加0.5到1毫米厚的EVA密封泡棉，既可以补偿安装面的平面度误差，又能起到密封隔振的作用，避免扬声器工作时的振动传递到壳体上引发共振杂音。

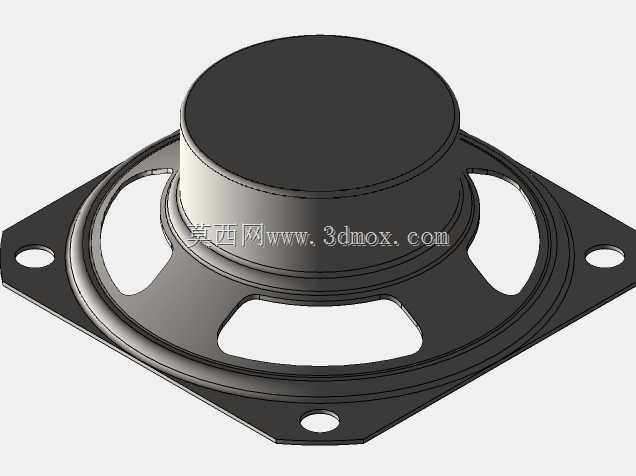

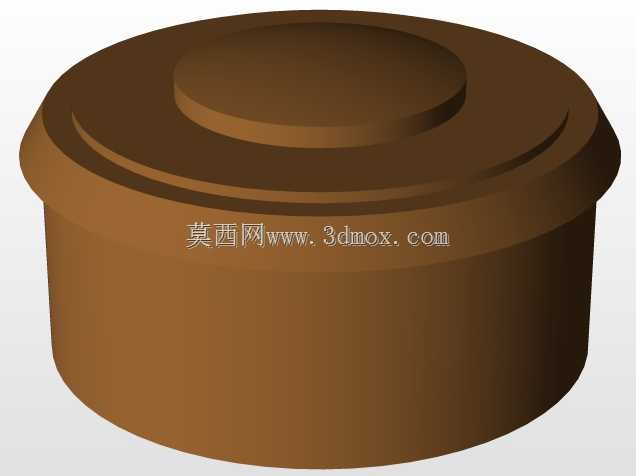

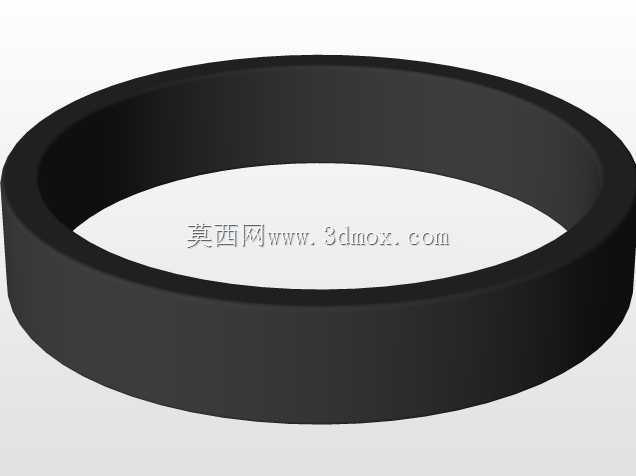

　　再看磁路部分的结构，模型里后端的磁缸总成是突出法兰安装面的，做设备内部的结构避让时，不能只留磁缸的静态外径间隙，还要考虑扬声器工作时的振动余量，通常磁缸周边要留至少2毫米的径向间隙，后端也要留1毫米以上的轴向间隙，避免大信号输入时磁缸随振膜运动碰到内部的PCB或者结构筋位。很多新手工程师做安装腔设计时，会把扬声器的后腔完全封死，其实这类小口径动圈单元的后腔容积直接影响低频响应，要是后腔容积过小，振膜向后运动的空气阻力会急剧增大，不仅会让低频输出变得干涩，还会提升失真度，长期大功率工作下甚至会让定心支片提前老化，实际设计时如果设备内部空间有限，可以在后腔对应的壳体位置开少量泄压孔，孔位上贴防尘网，既可以平衡腔体内外气压，又能避免灰尘进入磁路缝隙。

　　从振膜的结构设计来看，这个模型的振膜采用的是纸质复合基底加橡胶折环的结构，折环的顺性直接决定了单元的谐振频率，做前面板的出声孔设计时，出声孔的总通流面积不能小于振膜有效辐射面积的15%，而且出声孔要尽量正对振膜中心区域，不要在折环对应的位置做实体筋位遮挡，不然会阻挡声波的辐射，导致声压级下降。另外四个安装孔的设计，要注意孔位的公差匹配，模型里的安装孔是冲压成型的光孔，实际做壳体上的安装柱时，定位柱的直径要比安装孔小0.1到0.2毫米，方便装配时的对位，同时安装柱的高度要和法兰厚度、密封泡棉的压缩量匹配，避免螺丝锁到底之后法兰面没有被有效压紧。

　　还有容易被忽略的接线部分，这类扬声器的焊片通常设置在磁缸侧面的盆架位置，做内部走线时要给焊片和引线留足够的避让空间，不要让引线绷得太紧，不然扬声器振动时引线会反复拉扯，容易出现断线故障，同时引线要远离磁缸表面，避免引线被磁缸吸附，在振动时碰到振膜或者折环引发杂音。这个模型把盆架的冲压加强筋、磁路和盆架的铆接位置都做了细节还原，在做装配仿真的时候，可以直接模拟不同锁附扭矩下法兰的变形量，提前验证安装结构的可靠性，也可以根据模型的外形尺寸快速调整设备壳体的安装槽深度、出声孔位置、内部筋位的避让边界，减少反复改模的次数。对于需要做声学仿真的工程师来说，这个模型的振膜曲面、磁路间隙尺寸都可以直接提取导入声学仿真软件，快速搭建仿真模型，验证不同后腔容积、不同出声孔布局下的频响曲线，不用从零开始绘制单元的三维结构，能节省不少前期建模的时间。
