摩托车MZ ES175/1化油器结构设计

　　这款化油器主要适配小排量单缸摩托车发动机，在民用代步摩托、轻型越野摩托的燃油供给系统中承担核心作用，负责将燃油与空气按照发动机不同工况的需求完成精准配比，形成符合燃烧要求的可燃混合气送入气缸，直接决定发动机怠速稳定性、油门响应速度、动力输出平顺性以及燃油消耗水平。从实际装车场景来看，这类化油器多用于排量175cc级别的单缸四冲程机型，日常使用中需要覆盖怠速、低负荷巡航、中负荷加速、全负荷爬坡等多种工况，设计时需要兼顾不同开度下的供油精度，避免出现混合气过浓导致的积碳、油耗过高，或是混合气过稀引发的动力不足、回火等问题。

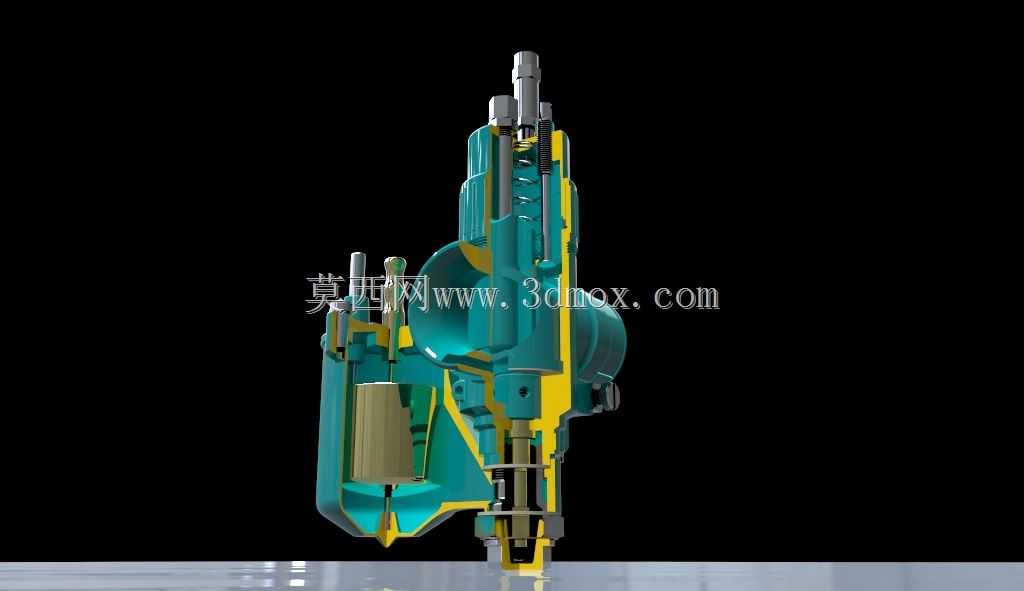

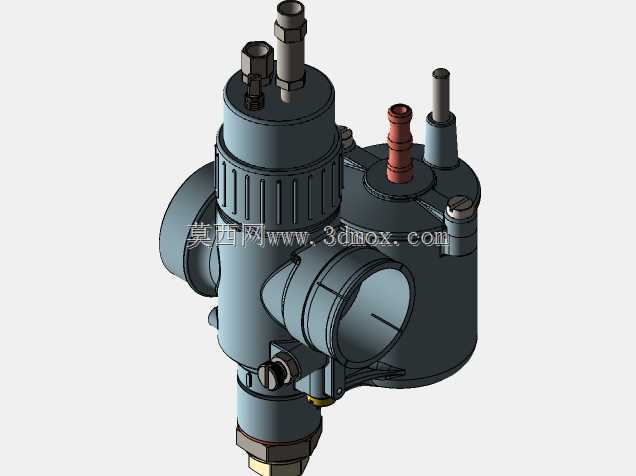

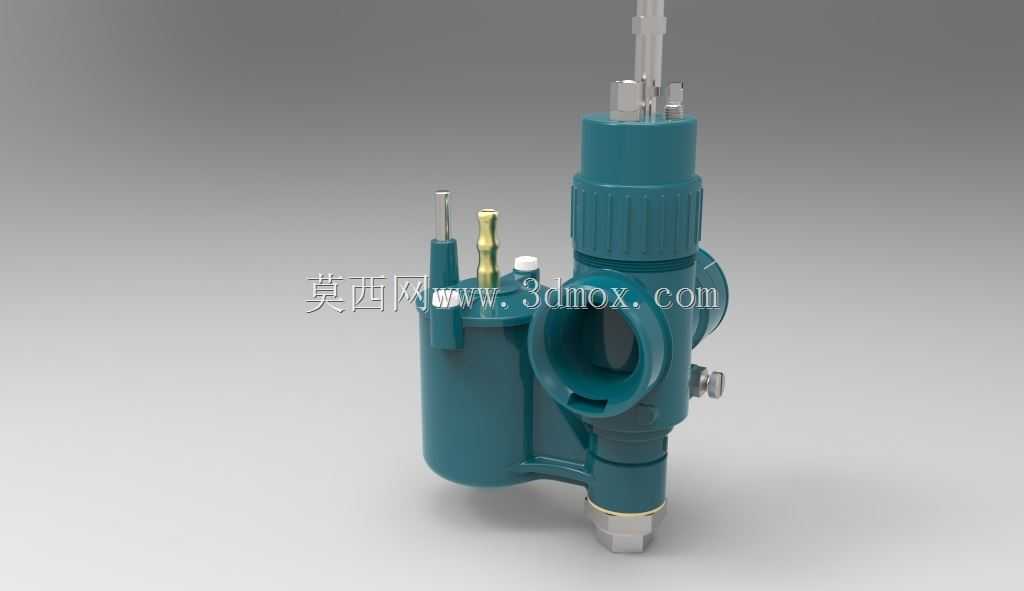

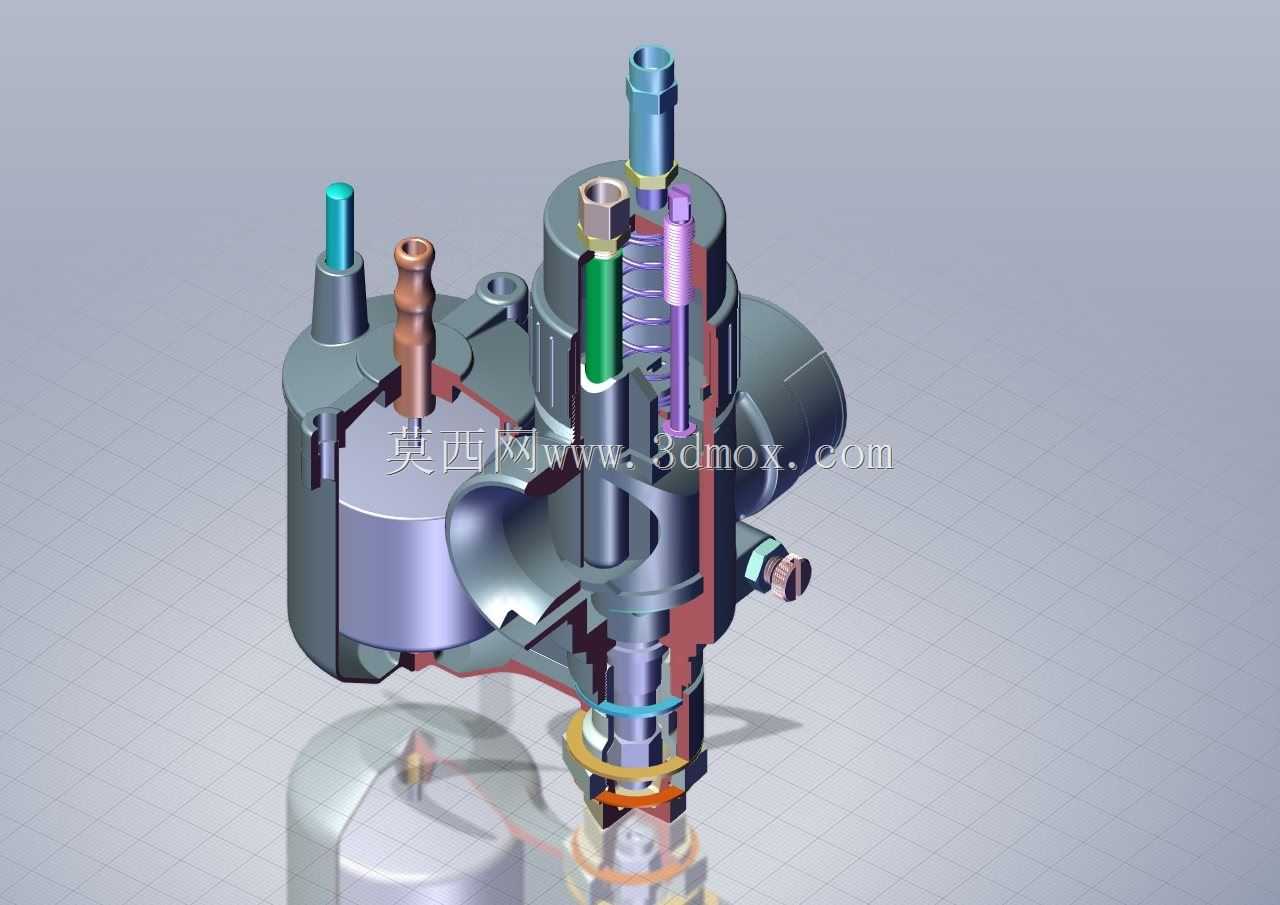

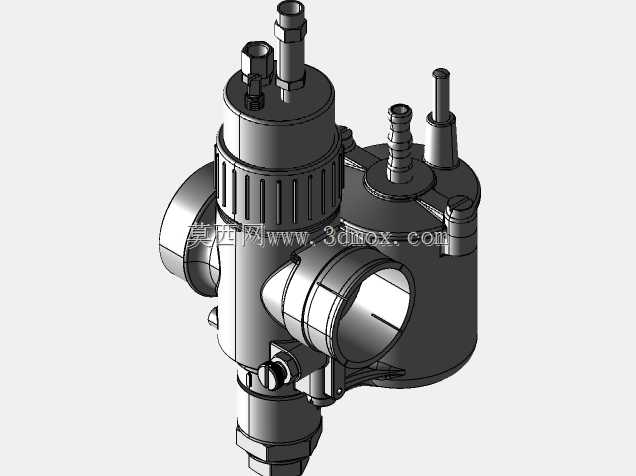

　　从结构设计来看，整个化油器采用一体化压铸壳体作为主体承载结构，壳体上集成了进气通道、浮子室安装位、油门柱塞腔、怠速油道、主量孔安装孔等多个功能腔体，所有油道、气道的走向都经过实际装车工况的反复验证，完全复刻真实零件的尺寸边界，安装接口的位置、孔径、连接螺纹规格都与原厂零件保持一致，可直接用于同型号发动机的维修替换参考、改装方案验证，也可作为摩托车动力系统教学的三维演示素材。壳体上部的柱塞安装腔用于容纳油门柱塞，柱塞通过顶部的拉线与车手操控的油门转把连接，随着油门开度变化，柱塞上下移动改变进气通道的流通截面积，同时联动油针调整主量孔的燃油流通面积，实现不同进气量下的燃油供给匹配。

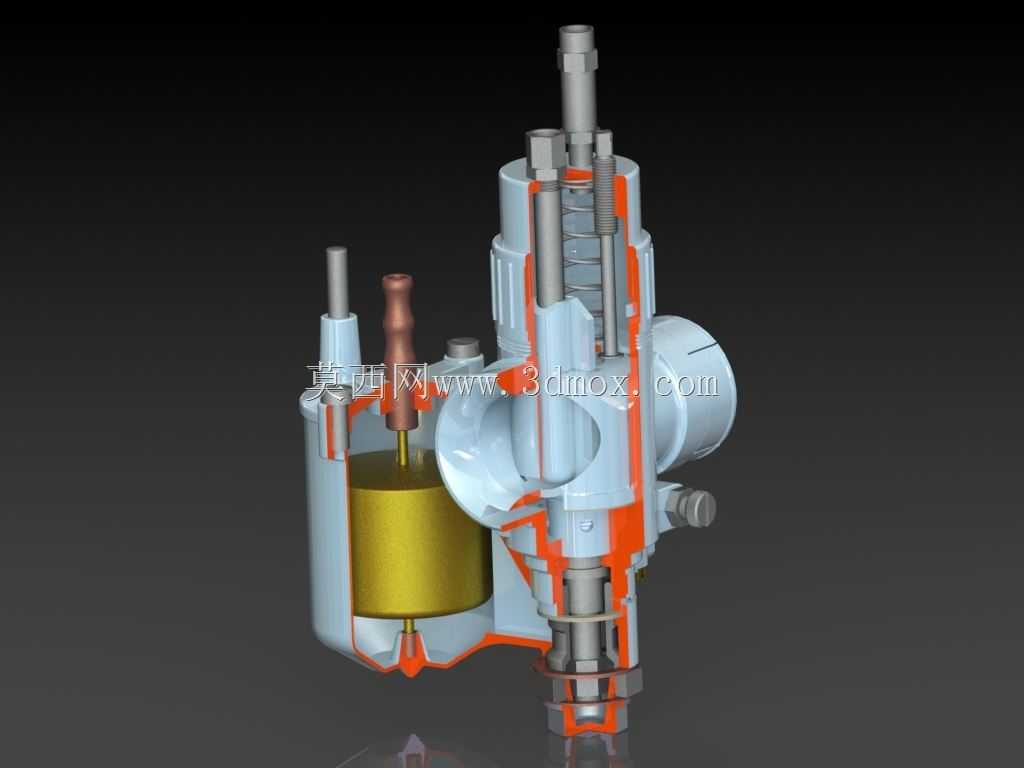

　　浮子室位于化油器主体侧下方，内部通过浮子机构控制进油阀的开闭，维持浮子室内油面高度的稳定，这一设计是保证供油压力恒定的关键——如果油面过高，会导致燃油供给过量、混合气过浓，甚至出现燃油溢漏的风险；如果油面过低，则会在大油门工况下出现供油不足、动力断档的问题。化油器侧面设置的怠速调节螺钉、混合气调节螺钉，可针对怠速工况下的供油量、进气旁通量进行微调，满足不同海拔、不同气温环境下的怠速稳定性调整需求，这也是这类化油器在实际使用中最常调整的两个部位，建模时完整还原了调节螺钉的螺纹结构、锥头密封结构，可用于演示调节过程中油道开度的变化逻辑。

　　安装边界方面，化油器的进气端采用标准卡箍连接结构，可与对应口径的空气滤清器出气管路对接，出气端通过法兰结构与发动机进气歧管连接，法兰上的两个固定螺栓孔位置、孔径完全匹配原厂MZ ES175发动机的进气口安装位，无需额外修改即可完成装配对位。壳体上预留的油门拉线安装位、阻风门操纵结构、燃油管接口的位置都与实车布局一致，建模时还原了所有接口的尺寸公差参考，可用于整车装配干涉检查、进气管路布局设计。

　　从功能特性来看，这款化油器采用柱塞式节气门结构，相比真空膜片式化油器结构更简单、维护成本更低，油门响应更直接，非常适合小排量摩托车的使用场景。主供油系统采用油针与主量孔配合的计量方式，在中高负荷工况下，随着柱塞提升，油针锥段逐步退出主量孔，燃油流量随进气量同步提升，保证混合气浓度维持在最佳燃烧区间；怠速供油系统则通过独立的怠速油道向节气门后方供油，在节气门接近关闭的怠速工况下，利用进气道的真空度将燃油从怠速喷口吸出，维持发动机的最低稳定转速。启动加浓结构（阻风门）设置在进气端，冷启动时关闭阻风门可大幅提升进气真空度，加浓混合气，帮助发动机在低温状态下顺利启动，建模时完整还原了阻风门的转轴、操纵臂结构，可演示冷启动时的气道变化逻辑。

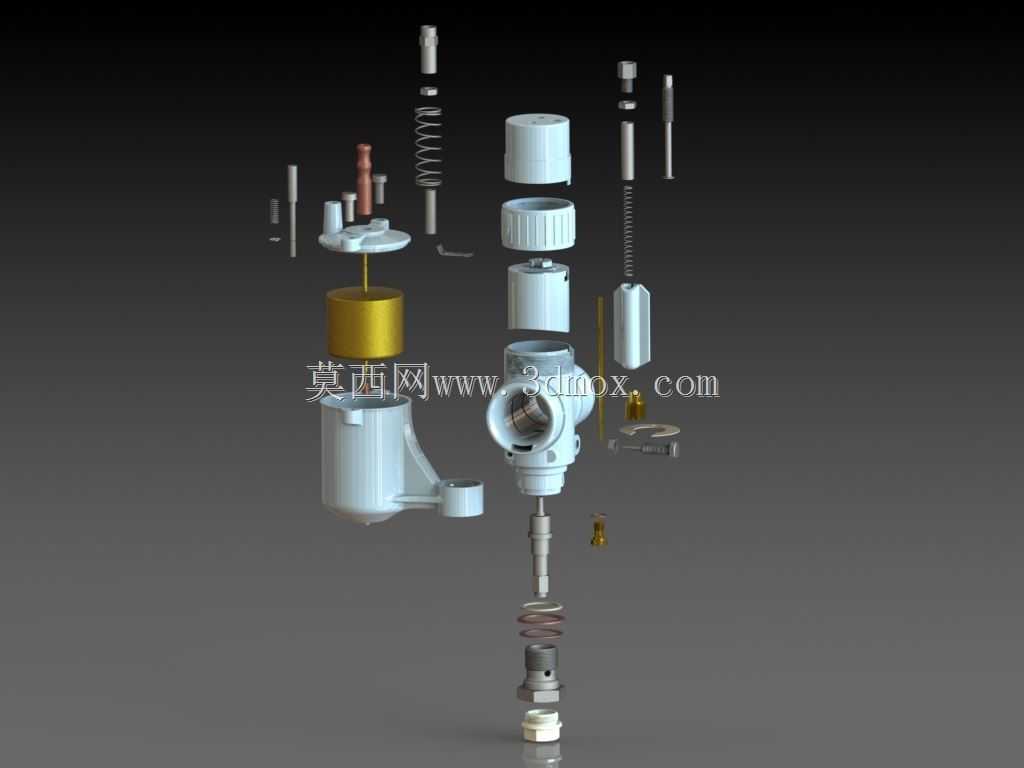

　　在建模细节处理上，所有零件的壁厚、加强筋位置都与真实零件保持一致，壳体外部的防滑滚花结构、接头处的密封台阶、放油螺钉的位置都做了1:1还原，既可以用于维修人员的结构认知培训，也可作为改装化油器时的基准参考模型，帮助设计人员快速完成接口匹配、性能参数计算，减少实物测绘的工作量。
