小型发动机用99.5mm平顶活塞结构设计

　　这款活塞的设计定位是适配小排量高转速小型发动机，这类动力单元常被用在轻型摩托、小型通用发电机组、园林作业机械以及入门级竞速卡丁车的动力总成上，这类场景对动力响应速度、往复运动可靠性的要求远高于大排量重载机型，活塞作为发动机内承受爆发压力、完成往复运动转换的核心部件，其结构合理性直接决定整机的运行寿命与动力输出效率。从结构设计逻辑来看，这款活塞采用平顶燃烧室配合设计，顶面没有做复杂的凹坑或凸台造型，一方面是为了匹配一级方程式风格的紧凑型燃烧室设计，能够在压缩行程终了时让缸内形成更规整的挤流效果，提升油气混合的均匀度，让燃烧过程更充分，减少爆震倾向；另一方面平顶结构的顶面热负荷分布更均匀，不会出现局部热应力集中的问题，

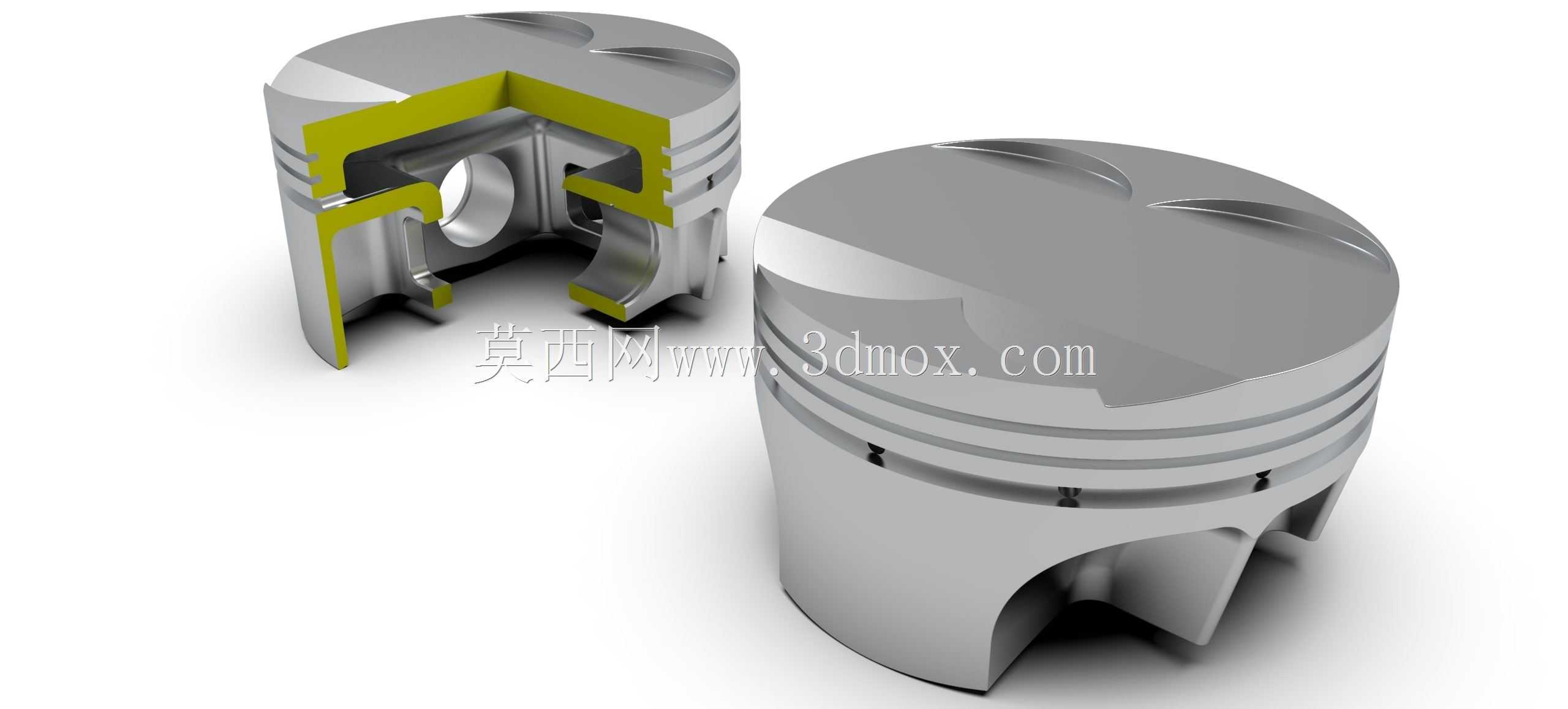

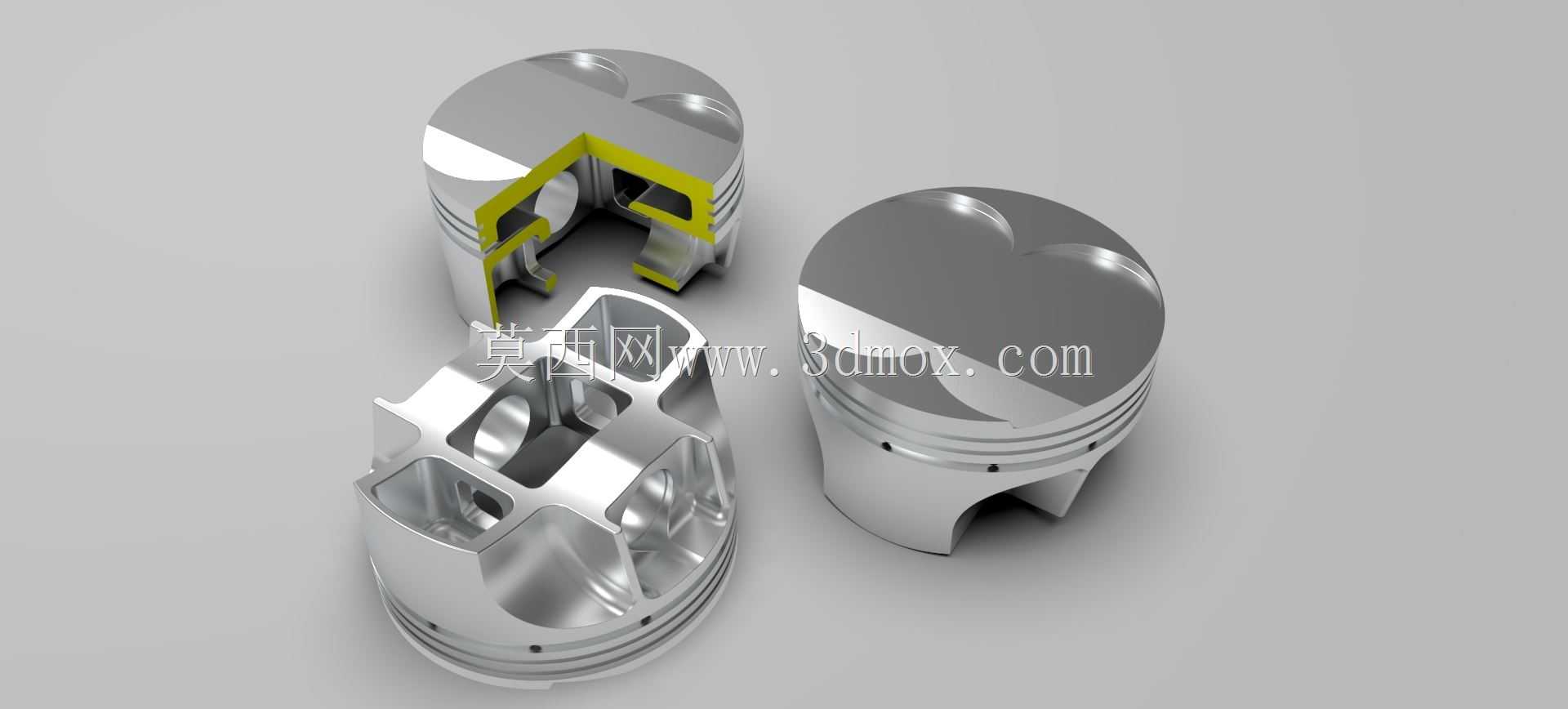

　　对于高转速工况下的持续运行更友好。活塞总直径设定为99.5mm，也就是公制单位下接近100mm的缸径规格，这个尺寸对应的单缸排量通常在250cc到400cc区间，适配的缸套内壁间隙需要控制在0.03mm到0.05mm之间，既保证热膨胀后不会出现拉缸故障，又能避免间隙过大导致的缸压泄漏、动力下降问题。活塞的销座位置做了加厚的加强筋处理，从图中剖视结构可以看到，销座与活塞顶、裙部之间都有斜向的加强筋连接，这是因为活塞销在传递爆发力的时候，销座位置会承受很大的交变冲击载荷，如果结构强度不足，很容易出现销座开裂的故障，加强筋的设计在不额外增加过多活塞重量的前提下，大幅提升了销座区域的结构刚度，同时也能让活塞整体的重量分布更均衡，

　　减少高转速下的往复惯性力，降低曲轴连杆机构的动平衡负荷。活塞裙部采用了轻量化的镂空设计，去掉了非受力区域的多余材料，这对于高转速发动机来说非常关键，往复运动部件的重量每降低1克，高转速下的惯性负荷就能有明显下降，不仅能提升油门响应速度，还能减少曲轴轴承的磨损。裙部的型线没有采用正圆形设计，而是按照热变形规律做了椭圆修型，在活塞工作达到正常温度后，裙部会膨胀成正圆形，和缸壁保持均匀的贴合，避免冷态敲缸、热态拉缸的问题。活塞环槽位置一共设置了三道环槽，上方两道是气环槽，用来密封缸内的高压燃气，最下方一道是油环槽，用来刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，环槽的加工精度需要控制在0.01mm以内，

　　保证活塞环能够在槽内自由活动同时不会出现过大的侧隙，防止燃气下窜或者机油上窜的故障。从安装边界来看，这款活塞的活塞销直径、压缩高度都需要和对应的连杆小头、曲轴行程做匹配，安装时需要注意活塞顶部的朝前标记，保证气门避让缺口的位置和进排气门的位置对应，避免活塞运行到上止点时和气门发生碰撞。在实际选型适配的时候，需要注意这款活塞的设计压缩比对应的燃油标号要求，平顶结构配合对应的缸盖燃烧室容积，通常压缩比会设定在10:1到12:1之间，需要使用对应标号的汽油才能避免爆震，充分发挥设计的动力性能。这款活塞的结构设计没有采用复杂的异形顶面或者额外的冷却油道，结构简单可靠，维护成本低，非常适合小型动力设备的批量配套使用，同时轻量化的设计也能满足改装场景下对高转速动力输出的需求。
