D12柴油机主副连杆活塞组合结构

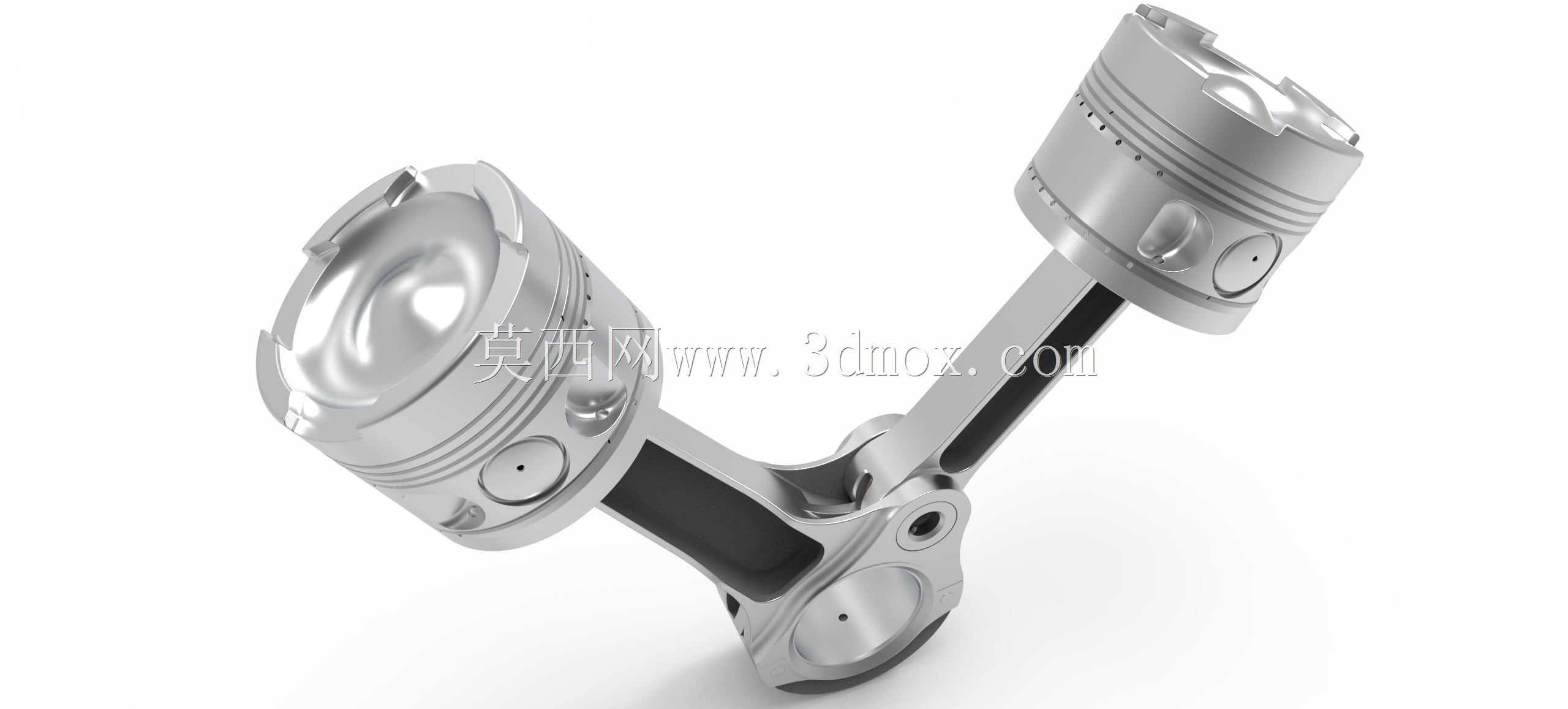

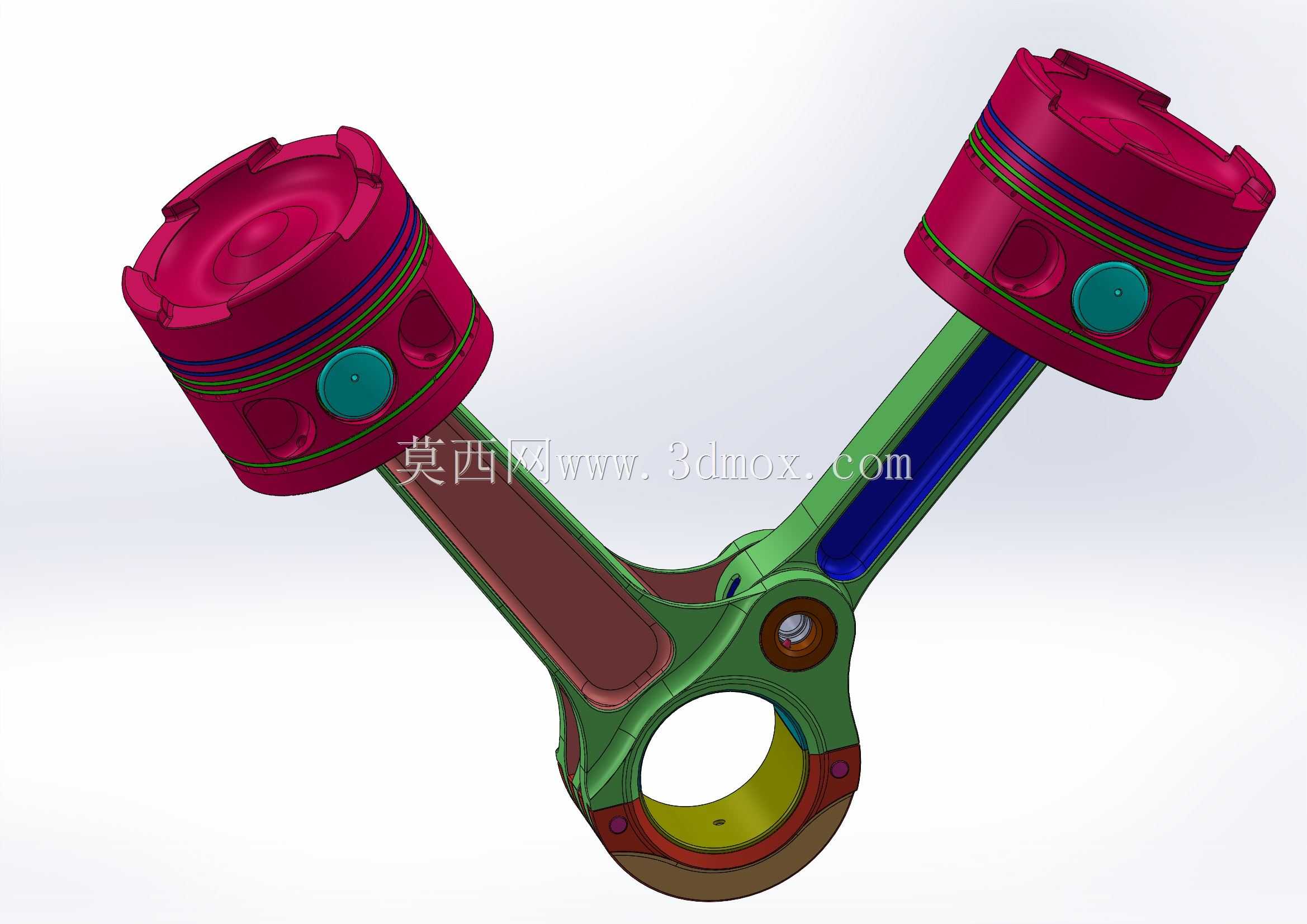

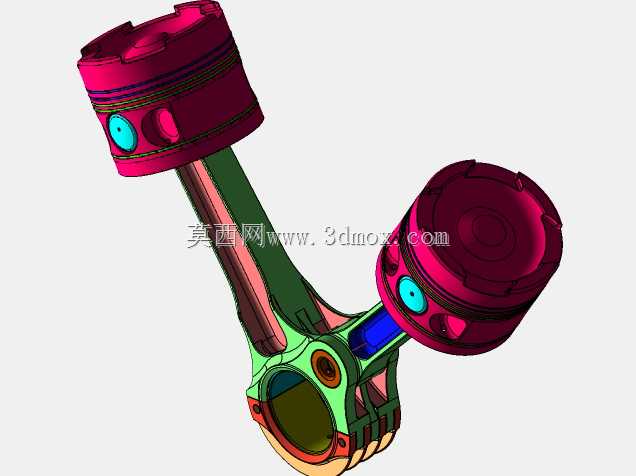

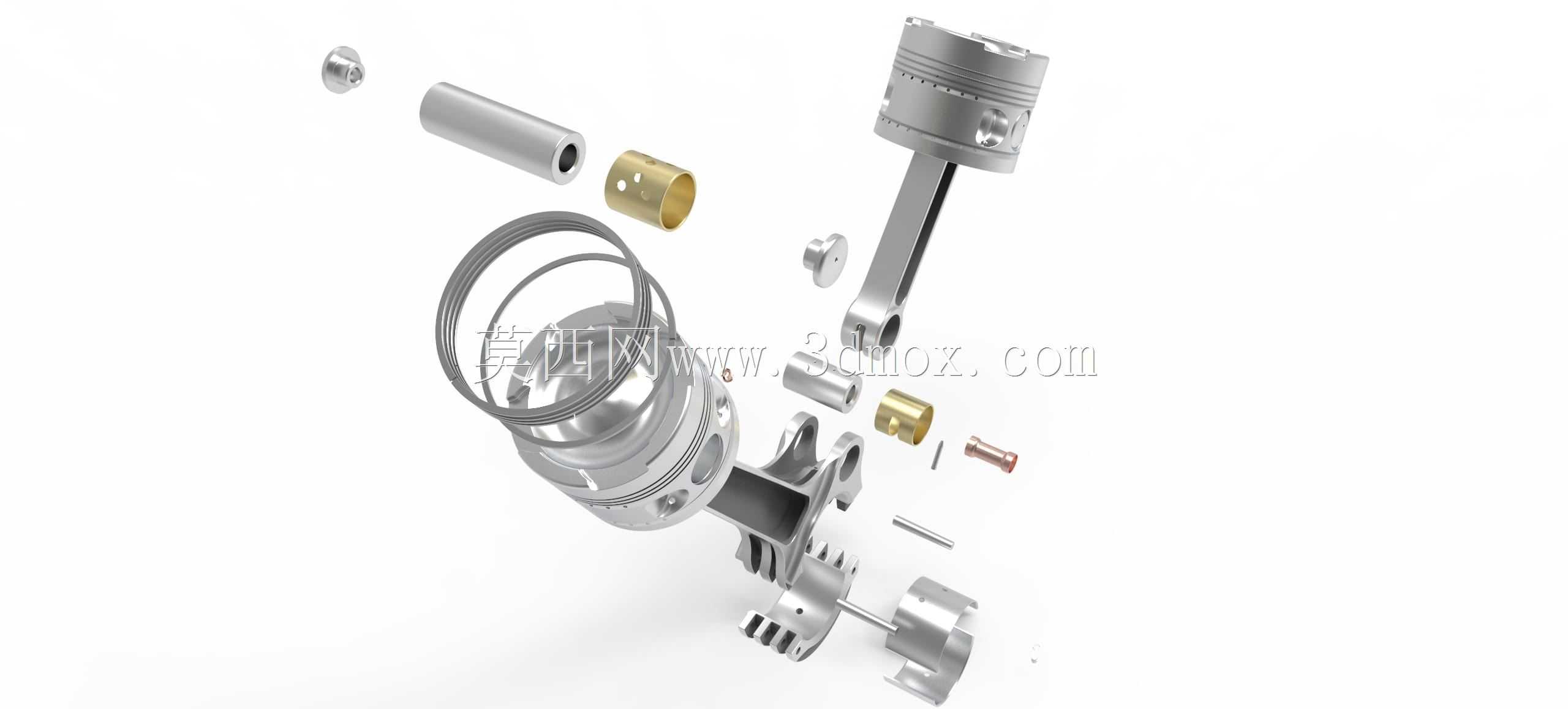

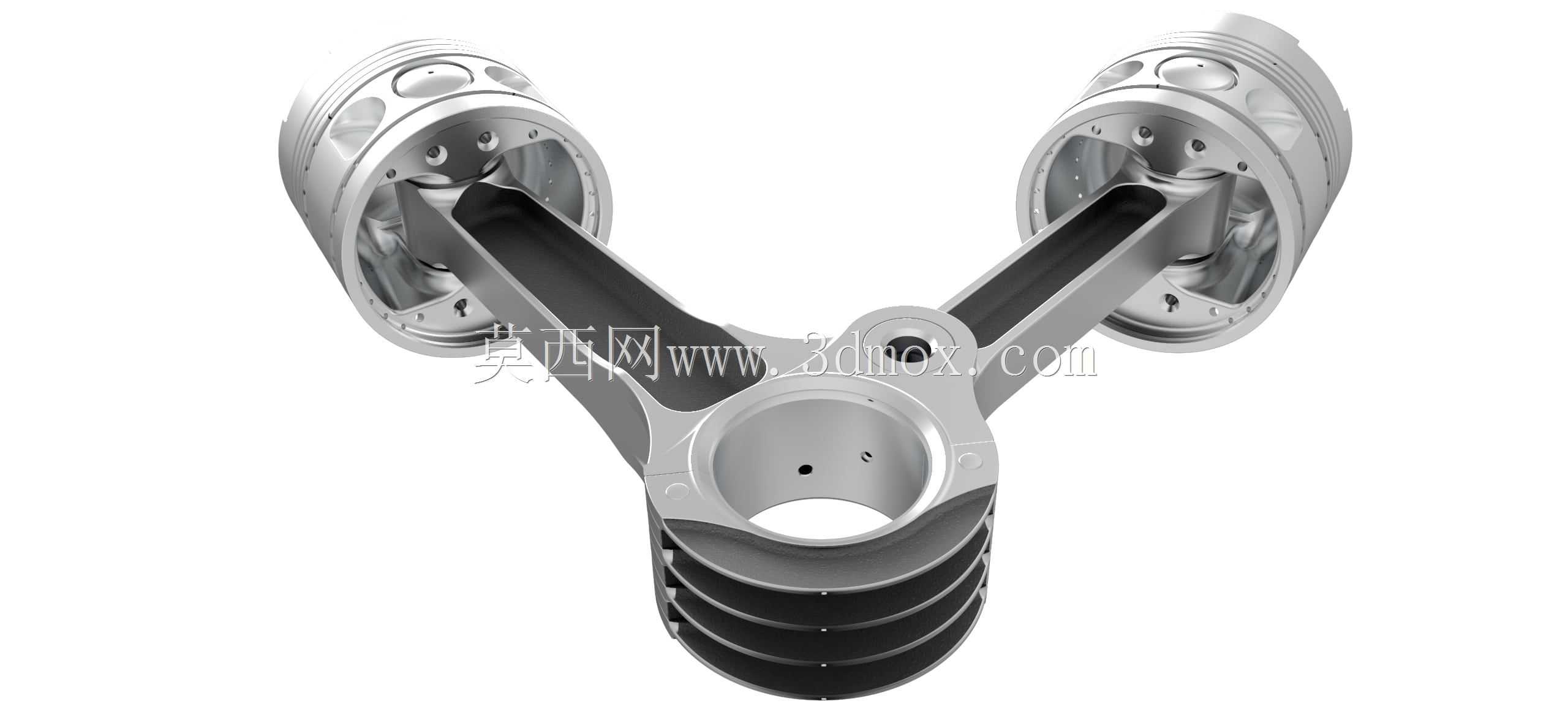

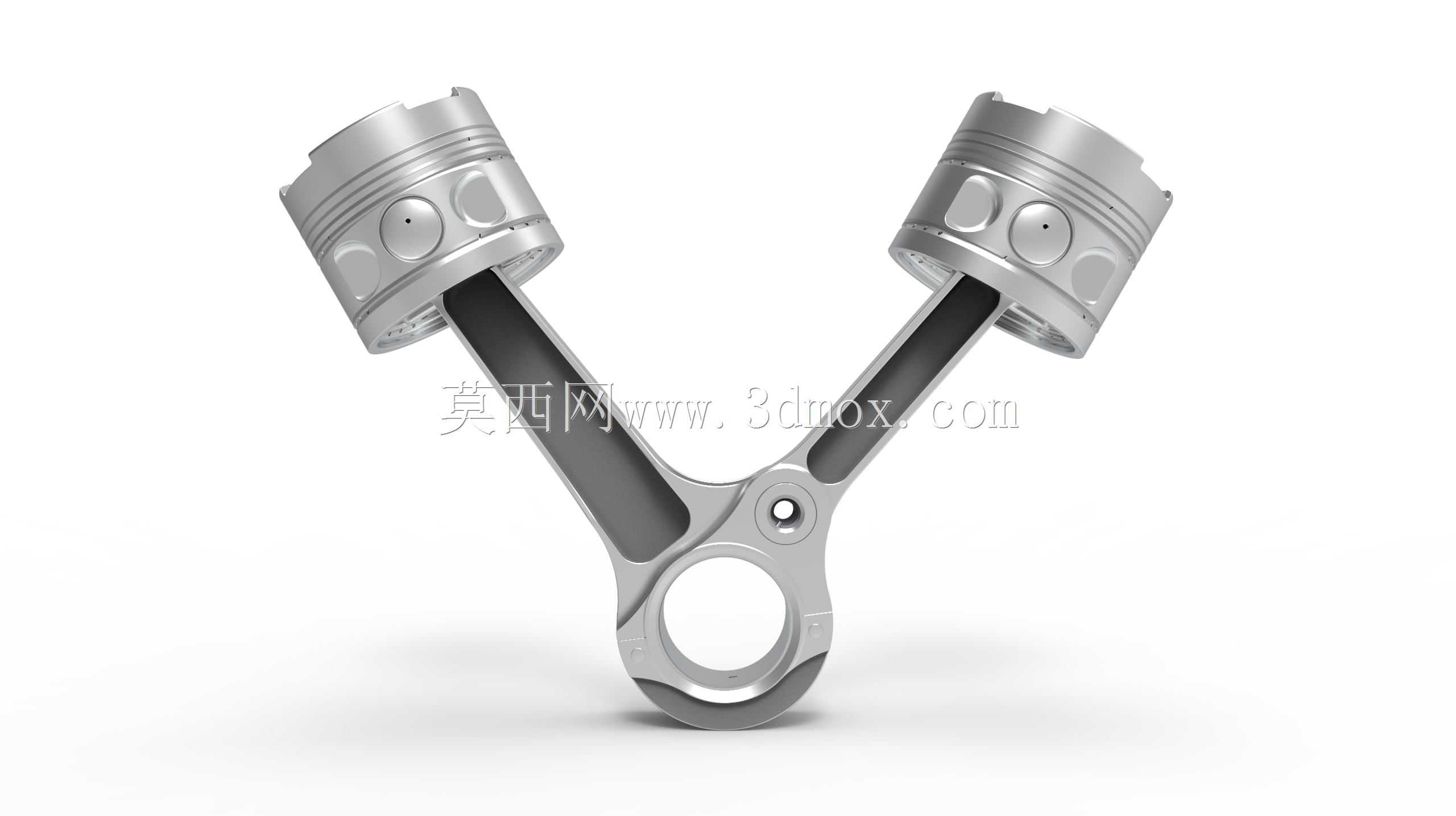

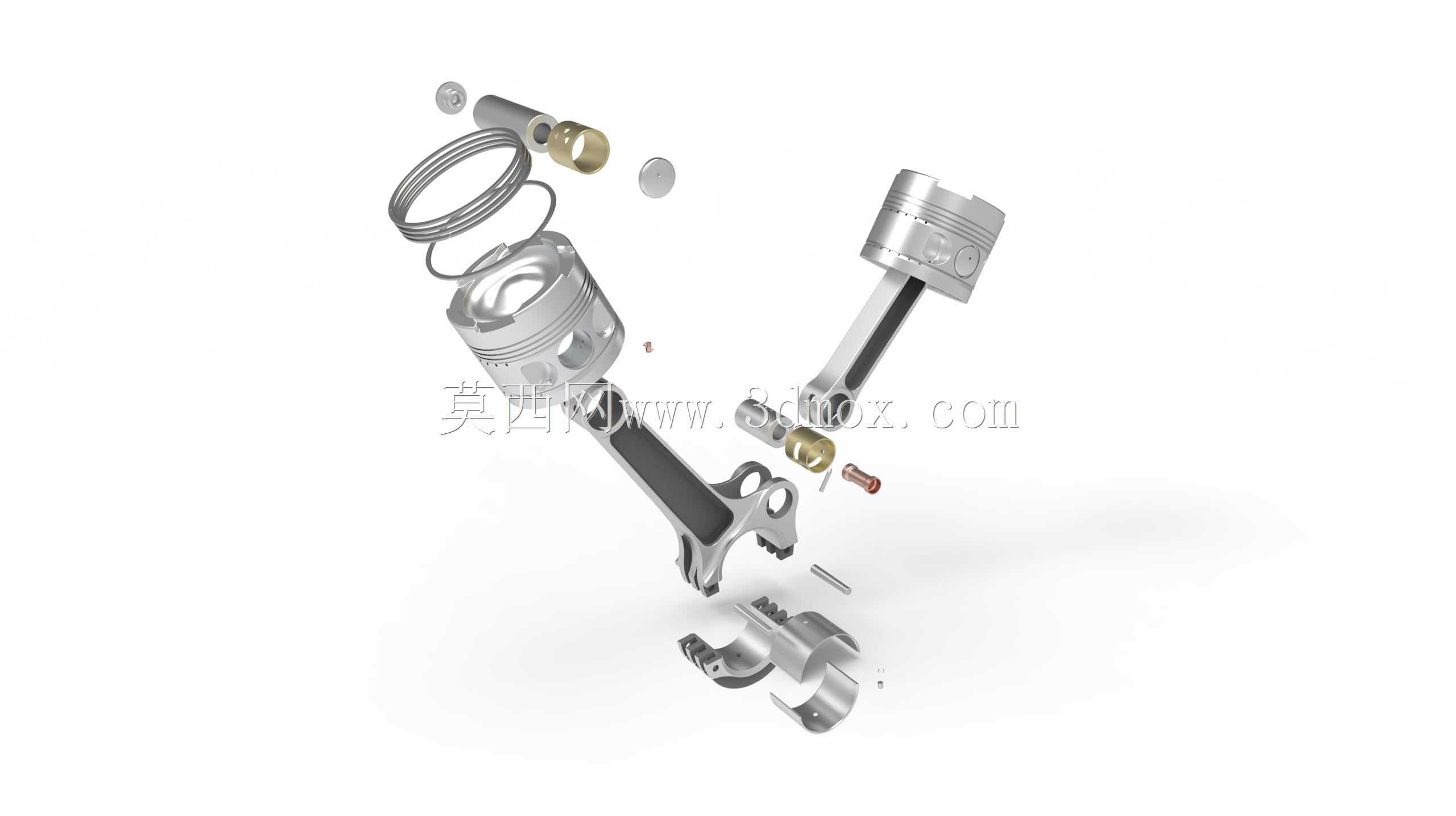

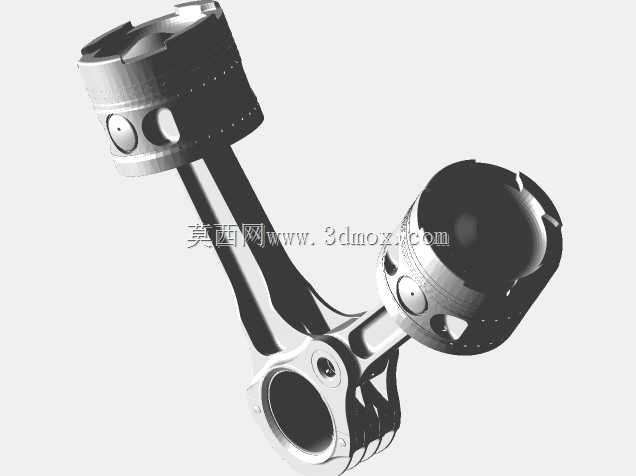

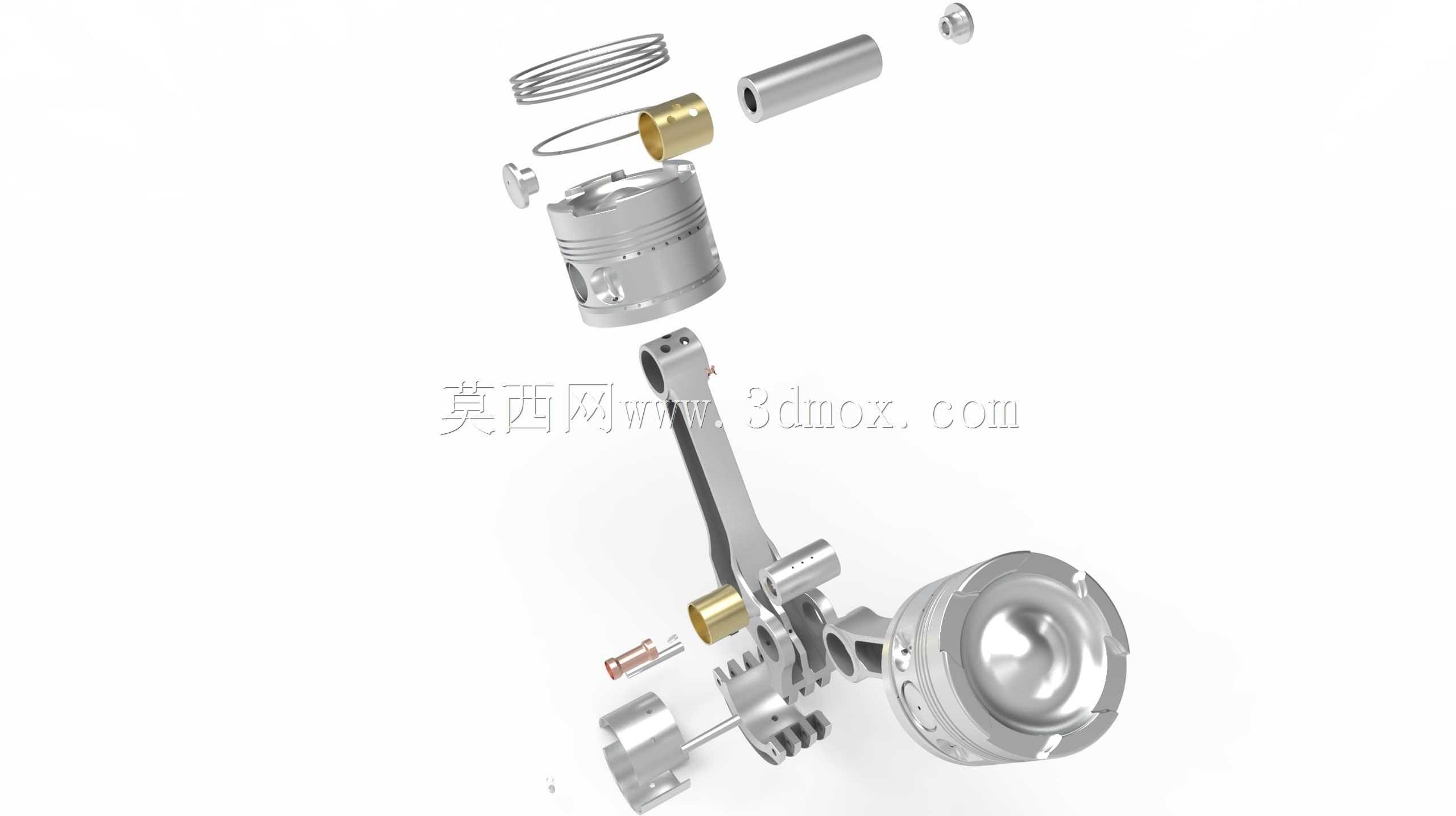

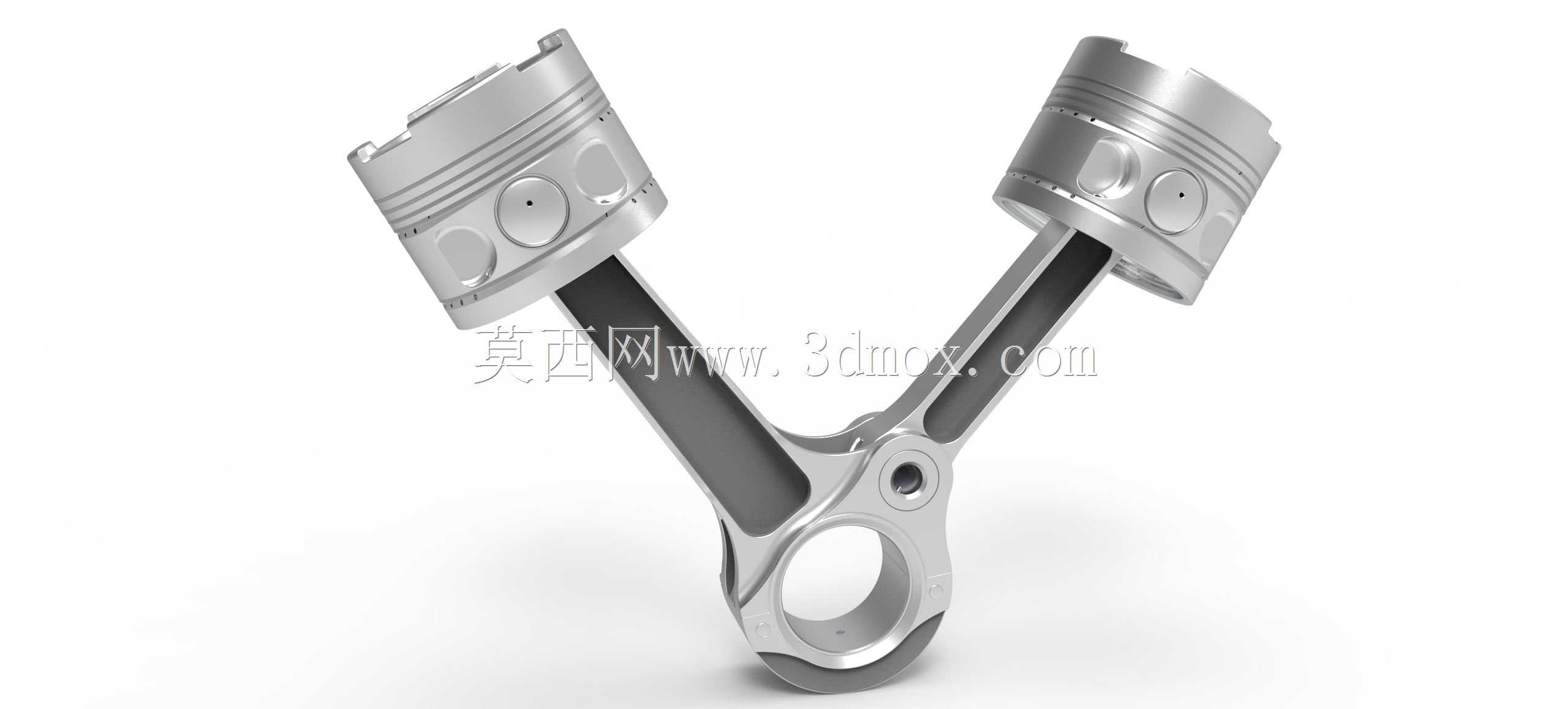

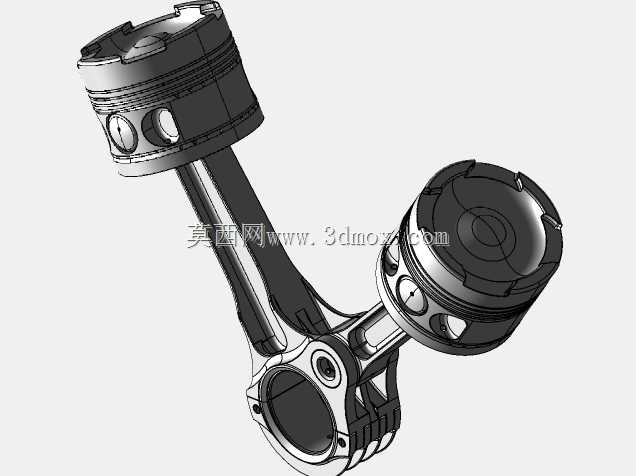

　　这套活塞连杆组合对应12缸V型柴油动力的核心运动副，适配大吨位特种重载运输载具的动力输出需求，这类动力单元原本匹配重型履带式运输平台，可承载五十吨级整备质量完成复杂非铺装路面的牵引作业，整套曲柄连杆机构需要在高压缩比的燃烧工况下，持续将燃烧室的爆发压力转化为曲轴的旋转扭矩输出。从结构设计逻辑来看，该套组件采用主副连杆（又称主连杆与从连杆）的铰接布局，这是V型大排量多缸柴油机压缩整机轴向尺寸的典型方案——同一曲柄销上铰接主连杆与副连杆，副连杆通过活塞销连接对应列气缸的活塞，相比并列连杆布局能大幅缩短曲轴的轴向长度，降低整台动力单元的体积占比，适配紧凑舱室的安装需求。活塞部分采用铝合金锻造成型，头部设置多道环槽，

　　分别对应气环与油环的安装位，气环负责密封燃烧室的高压燃气，避免压缩与做功行程的燃气下窜至曲轴箱，油环则负责刮除气缸壁面多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油过量消耗；活塞顶部的凹坑造型直接匹配柴油机的燃烧室形状，配合喷油器的油束夹角设计，能让柴油喷入后在燃烧室空间内形成均匀的油气混合，保证燃烧效率，活塞裙部设计有膨胀控制结构，避免热机状态下裙部膨胀造成拉缸故障，活塞销孔采用阶梯式强化结构，对应高爆发压力下的载荷传递需求。连杆部分采用合金钢模锻成型，杆身采用工字型截面，在保证足够抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减少曲轴旋转过程中的惯性力载荷；主连杆大端为剖分式结构，通过连杆螺栓与连杆盖紧固在曲柄销上，

　　结合面采用定位结构保证大端孔的圆度与装配精度，副连杆通过铰接销与主连杆大端的凸耳结构连接，铰接副的配合间隙经过严格匹配，既保证运动过程中的灵活度，又避免间隙过大造成的冲击异响与疲劳损坏。从安装边界来看，活塞的外径直接对应气缸套的内径尺寸，装配时活塞与气缸壁之间预留有符合热膨胀要求的配合间隙，活塞环的开口间隙、侧隙都需要按照对应工况的热负荷参数设定；连杆大端的轴瓦尺寸匹配对应曲柄销的直径，轴瓦表面的减磨合金层能在压力润滑状态下形成稳定油膜，降低摩擦损耗；连杆小端的衬套孔与活塞销采用间隙配合，工作过程中通过连杆杆身的油道输送压力机油实现润滑冷却。在实际工况中，这套组件需要承受最高上百个大气压的燃烧爆发压力，

　　同时每分钟数千次的往复运动带来的交变惯性载荷，对结构的疲劳强度提出了极高要求，设计过程中通过有限元分析对活塞的热变形、连杆的应力集中区域做了针对性优化，比如活塞销座部位的应力卸载槽、连杆大端过渡区域的圆角强化，都是为了降低交变载荷下的疲劳失效风险。主副连杆的运动匹配需要经过严格的运动学仿真，确认不同曲轴转角下活塞的行程偏差在允许范围内，避免副连杆对应气缸的压缩比出现过大偏差，保证各缸工作均匀性；活塞的重心位置、连杆的质量分组都有严格的公差要求，同一台发动机上装配的活塞连杆组需要进行质量匹配，将往复运动质量与旋转运动质量的偏差控制在极小范围内，降低发动机运转过程中的振动水平，提升整机的运行平顺性与零部件使用寿命。这类大排量柴油机的活塞连杆组件，相比普通车用柴油机的零部件，承载能力冗余量更大，能够适应长时间高负荷的持续运转工况，在特种装备、重型工程机械、大马力发电机组等场景下都有类似的结构应用，其设计思路核心是在有限的安装空间内，平衡结构强度、运动质量、可靠性三者的关系，保证动力单元在极端工况下的稳定输出。
