M-412发动机曲轴座圈结构设计

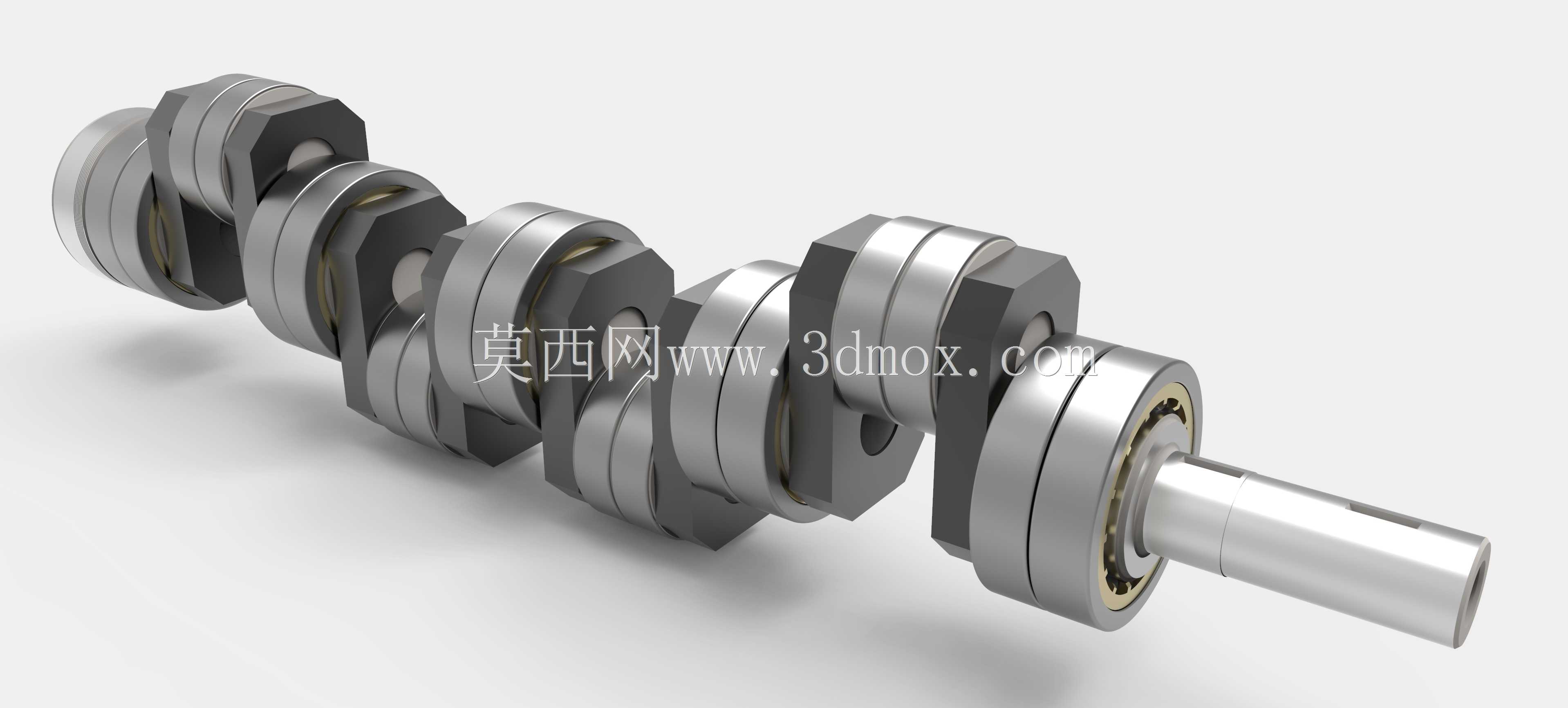

　　在往复式内燃机的动力传递链路中，曲轴组件是将活塞往复直线运动转化为旋转扭矩输出的核心载体，而曲轴座圈作为曲轴与缸体主轴承位、连杆大头轴承位的配合承载结构，其设计精度、配合选型直接决定了发动机整机的运转可靠性、摩擦损耗水平与大修间隔周期。这套适配M-412机型的曲轴座圈结构，在设计阶段完全参照原厂机型的原始尺寸链路做逆向还原，所有轴颈的配合公差、圆角过渡、轴承安装位的形位公差都严格匹配量产机型的装配要求，没有做非必要的结构改动，能够直接适配对应机型的维修替换、改装升级以及教学拆解场景。

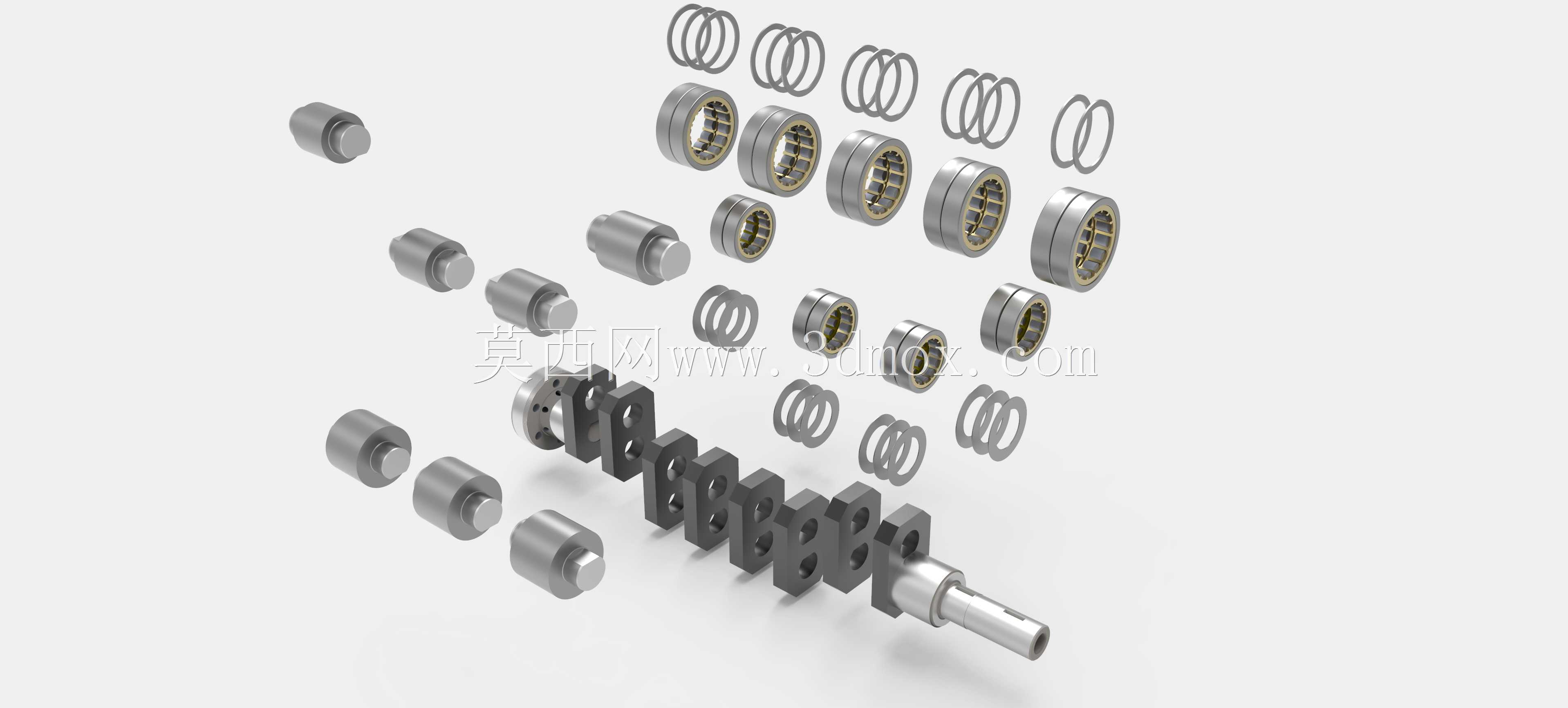

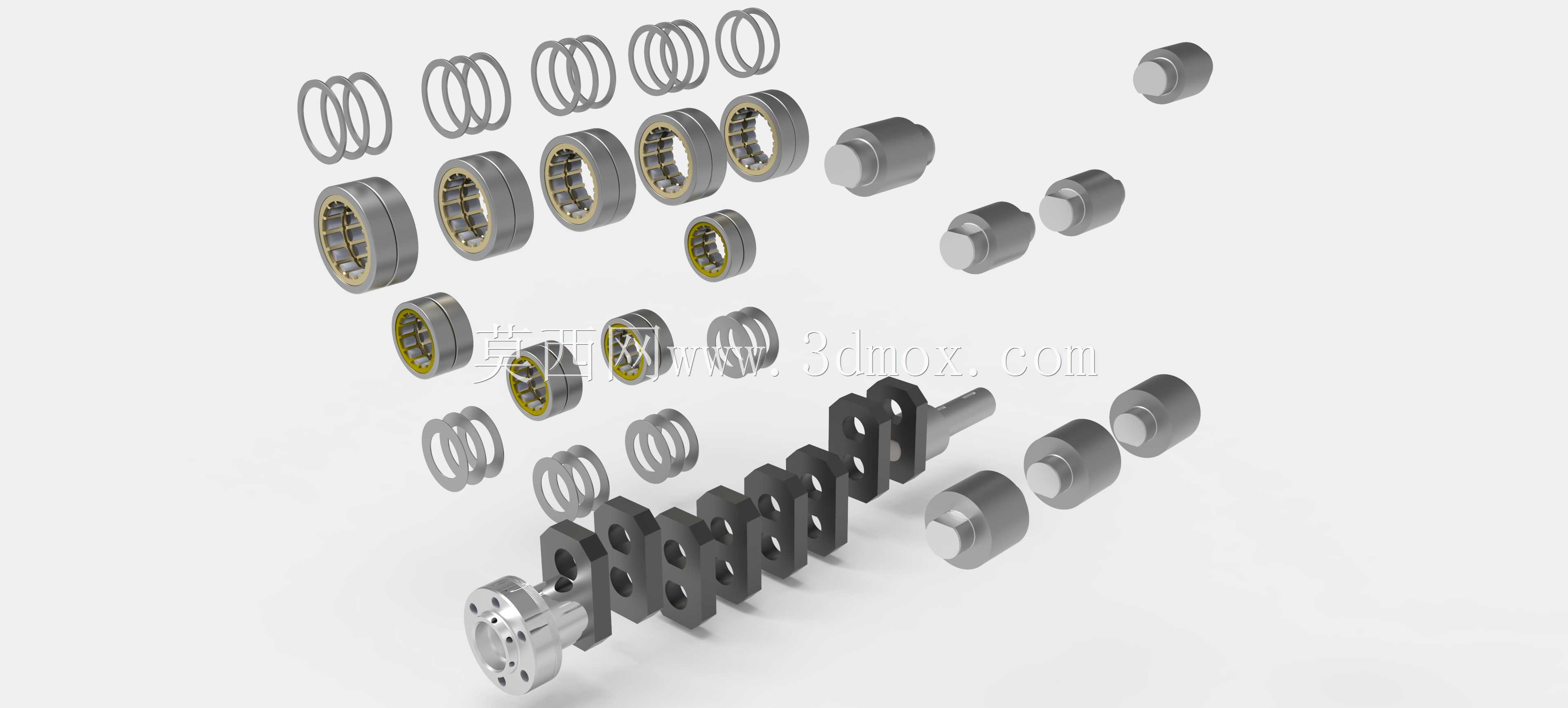

　　从实际应用场景来看，这类结构既可以作为老式民用乘用车发动机维修的备件参考，也能用于内燃机教学领域的结构拆解演示，还能给改装从业者做动力强化方案时提供原厂基准数据。不同于常规带内圈的滚柱轴承配合方案，这套结构的曲轴主轴颈与连杆轴颈位置，采用的是无内圈滚柱轴承的设计思路，滚柱直接与经过硬化处理的轴颈表面接触，省去了轴承内圈的厚度空间，在相同的缸体主轴承座孔尺寸限制下，可以把轴颈的有效直径做的更大，直接提升曲轴整体的扭转刚度与抗弯强度，这对于高压缩比、高转速工况下的曲轴抗疲劳性能提升非常明显，同时也减少了一层配合面带来的传动误差与装配累积公差。

　　设计过程中首先要明确的是安装边界约束：主轴颈的各档轴颈同轴度必须控制在0.01mm以内，不然装配后会出现滚柱受力不均、局部磨损过快的问题；轴颈表面的硬化层深度需要达到0.8-1.2mm，表面硬度保持在HRC58-62区间，才能承受滚柱长期滚动接触带来的接触应力，避免出现点蚀、剥落的失效形式；连杆轴颈的曲柄半径严格匹配原厂机型的活塞行程参数，保证燃烧室的压缩比与原厂设计一致，不会因为曲柄半径偏差导致压缩比异常，出现爆震或者动力输出不足的问题。座圈与缸体主轴承位的配合采用过渡配合设计，装配时需要通过热装工艺完成定位，避免运转过程中出现座圈跟转、位移的问题，配合面的表面粗糙度控制在Ra1.6以下，保证装配后的贴合度，减少振动传递过程中的松动风险。

　　从结构细节来看，各档曲柄臂的配重块外形经过动平衡校准，平衡精度达到G2.5级，能够覆盖发动机最高额定转速下的振动控制要求，避免高速运转时因为不平衡量过大导致整机振动超标，连带影响周边附件的使用寿命。曲轴输出端的轴颈尺寸匹配原厂飞轮的安装定位孔，定位销孔的位置度公差严格控制，保证飞轮装配后的动平衡状态不被破坏；前端的轴颈结构适配正时齿轮、皮带轮的安装位，油封配合面的粗糙度与尺寸公差满足油封的密封要求，避免长期运转后出现机油渗漏的问题。轴颈与曲柄臂连接的位置采用大圆角过渡设计，避免应力集中导致的曲轴断裂失效，圆角位置同样做了表面强化处理，抵消交变载荷带来的疲劳应力影响。

　　在实际选型匹配时，需要注意无内圈滚柱轴承的滚柱直径公差分组，要和对应轴颈的实际尺寸做选配，保证合理的配合间隙，间隙过大会导致运转时出现冲击噪音、油压泄漏，间隙过小则会出现滚柱卡滞、烧瓦的故障。润滑油道的布局完全沿用原厂设计，主轴承位的润滑油通过缸体油道进入轴颈内部油道，直接输送到连杆轴颈位置，给滚柱配合面提供持续的压力润滑，油道孔口做了倒角处理，避免加工毛刺堵塞油道，同时油道的通径尺寸满足高转速下的机油流量要求，保证各润滑点的机油供给充足。这套结构的所有尺寸链都经过闭环校核，从主轴颈座圈的安装定位，到连杆轴颈与连杆大头的配合间隙，再到曲轴轴向窜动的间隙控制，都完全符合量产发动机的装配技术要求，不需要额外做尺寸修正就能用于虚拟装配验证、维修工艺模拟以及相关的结构教学演示。
