Arduino Mega2560开发电路板三维建模

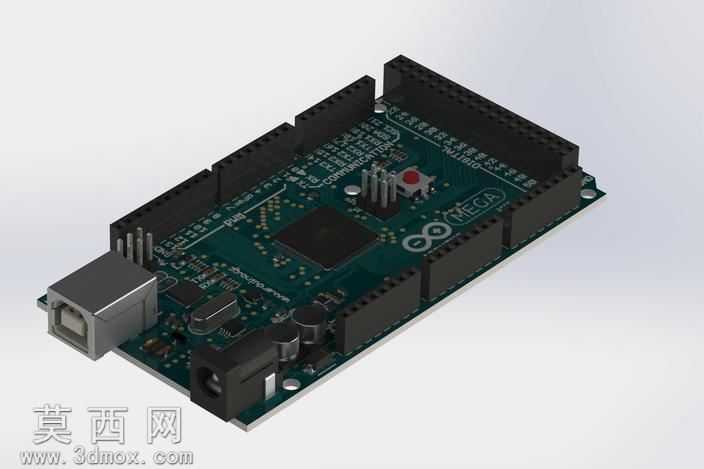

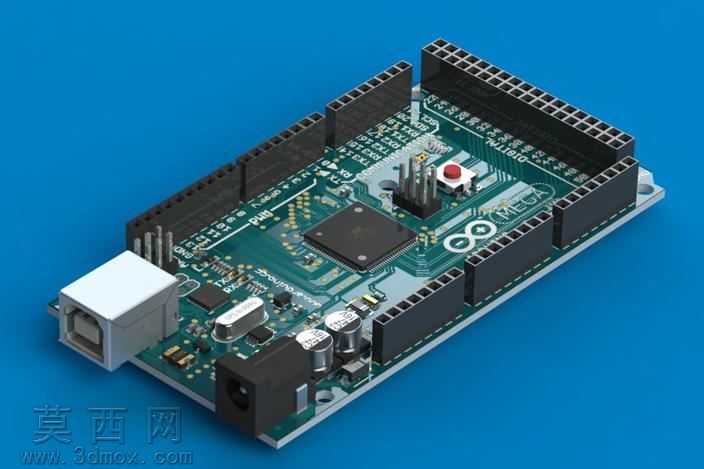

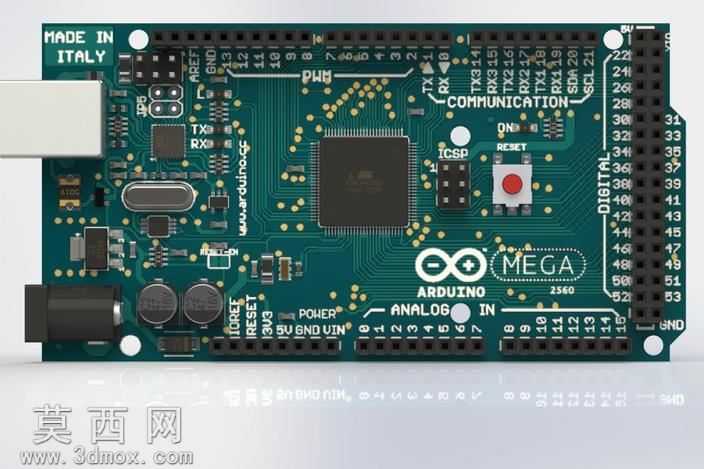

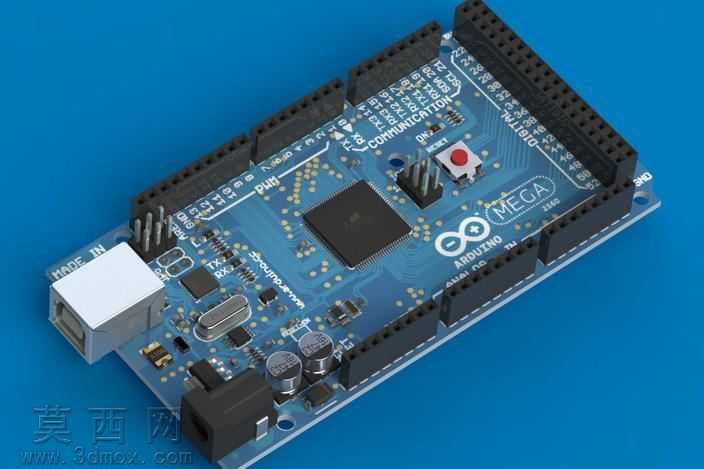

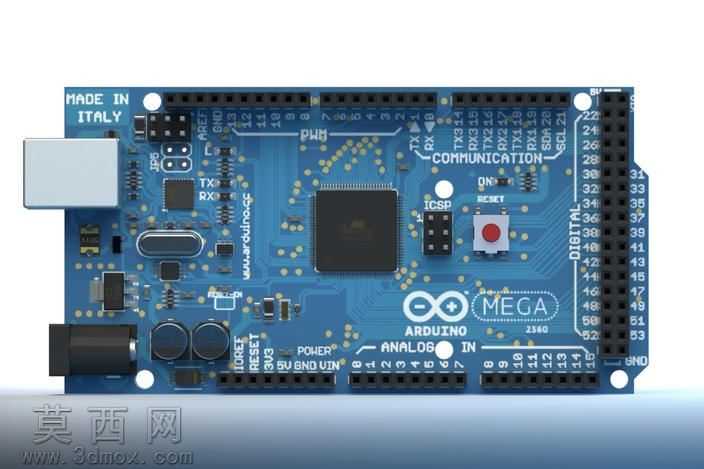

本模型为Arduino Mega2560开发电路板的高精度三维建模作品，建模过程严格参照官方公开的产品尺寸规范与实物测绘数据完成，完整还原了该款经典开源开发板的全部结构细节。建模阶段首先梳理开发板的整体布局逻辑，以PCB基板为基础载体，按照实物的层叠结构依次完成板载元器件的定位与建模：首先还原蓝色PCB基板的外形轮廓，精准复刻板上的安装孔位、边缘切角与丝印层的标识轮廓，保证基板尺寸与实物完全一致。随后针对板上各类元器件逐一建模：包含核心的ATmega2560主控芯片，按照QFP封装的尺寸还原芯片本体与引脚排布；还原电源接口部分的DC直流电源座、USB-B型通讯接口的结构细节，保证接口的插接尺寸符合通用规范；对板载的复位按键、电源指示灯、TX/RX通讯指示灯，按照实物的外形与安装位置完成建模，还原按键的按压结构与灯珠的外形；针对两侧的排针组，区分数字IO口、模拟输入口的排布顺序，还原排针的针脚间距、塑座高度与整体长度，保证排针的位置与实物丝印标识一一对应；同时还原板上的晶振、电容、电阻、ICSP下载接口、电源稳压芯片等小型元器件的外形与布局，所有元器件的高度、位置均参照实物测量数据设置，无错位或比例失真问题。材质与渲染阶段，为PCB基板赋予哑光蓝色电路板材质，还原丝印层的白色字符与线路纹理；为芯片、排针塑座赋予黑色哑光塑料材质，排针针脚、接口金属部分赋予亮面金属材质，还原元器件的真实质感；按键部分按照实物区分红色按键帽与白色底座的材质差异，指示灯部分赋予半透明灯珠材质，模拟真实的视觉效果。整体建模过程注重装配逻辑的还原，所有元器件均按照实际焊接位置装配在PCB基板上，无穿模、错位问题，模型可用于电子教学演示、开源硬件项目展示、3D打印外壳适配验证等场景，完整呈现了Arduino Mega2560开发板的结构特征，为相关电子项目的三维可视化提供精准的模型支撑。
