可3D打印橡皮筋发射玩具枪结构设计

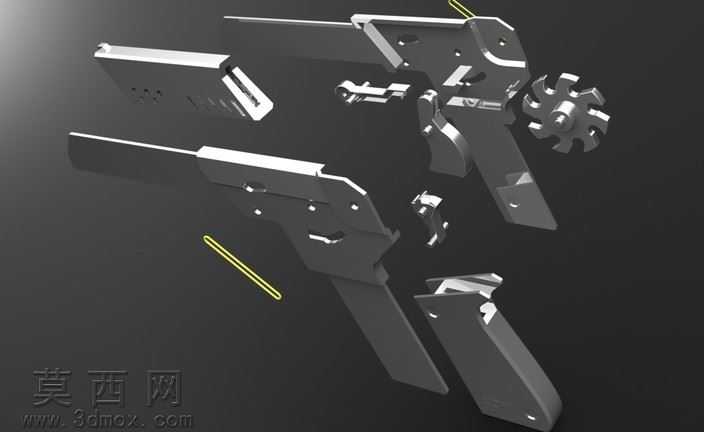

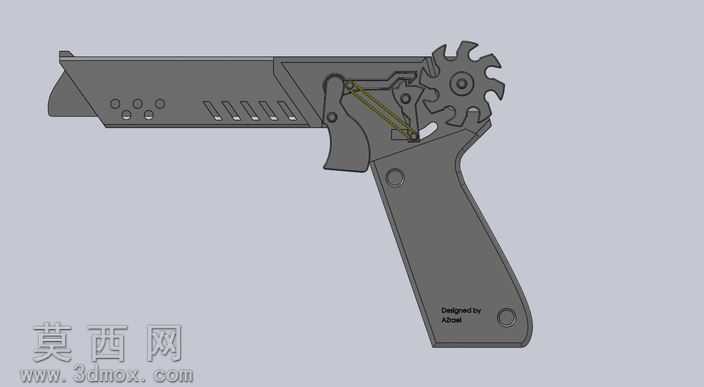

本款作品为面向3D打印场景设计的橡皮筋发射玩具枪，整体建模过程围绕无额外金属配件、免螺丝装配的核心需求展开，在三维建模阶段就对所有零件的装配公差进行了适配性调整，确保打印完成后可直接拼接使用。模型外观参考经典全金属橡皮筋枪的造型轮廓，枪身主体采用一体化的流线型设计，握把部分做了贴合手部握持弧度的曲面处理，建模时对边缘做了统一的圆角过渡，避免打印后出现尖锐棱角影响使用体验。枪身上部的发射基座预留了8组橡皮筋挂载槽位，每一组槽位的间距、深度都经过参数化校准，既可以保证橡皮筋挂载后不会意外滑脱，又能在扳机触发时顺畅释放弹力完成发射。发射结构采用棘轮式自锁设计，建模时对扳机、棘轮拨片、弹性挂齿的配合间隙做了反复调试，每次上弹时挂齿会自动锁定对应位置的橡皮筋，单次扣动扳机仅释放一发，模拟真实枪械的单发射击逻辑，整套传动结构无需额外加装金属轴件，所有活动部件的转轴都采用一体化打印的铰接结构设计，配合打印耗材自身的韧性即可实现顺畅转动。渲染阶段采用哑光深灰的工程塑料材质模拟PLA打印件的真实质感，金属色的橡皮筋挂杆做了细微的拉丝纹理处理，场景搭配纯黑背景突出模型本身的结构细节，不同角度的渲染图清晰展示了枪身的散热槽、握把防滑纹、扳机护圈等细节特征。设计初衷是打造一款普通桌面级FDM3D打印机即可制作的趣味玩具，建模时特意将所有零件的壁厚设置为2mm以上，避免打印时出现薄壁翘曲、断裂的问题，同时提供了分件打印的STL文件与完整装配体文件，方便使用者根据自身打印机的成型尺寸选择打印方式，后续还针对初代版本的扳机卡滞问题优化了棘轮齿形的角度，调整了挂齿的弹力行程，让发射动作更加顺畅可靠，整体结构简单易组装，打印完成后仅需挂载普通办公橡皮筋即可使用，兼具趣味性与动手实践价值。
