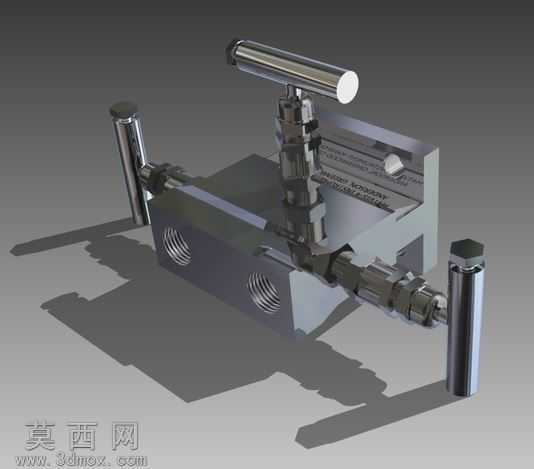

安德森格林伍德M4TVIS-4仪表阀结构设计

本模型为安德森格林伍德M4TVIS-4仪表阀的三维建模作品，建模过程严格遵循该款仪表歧管阀的真实工业尺寸比例，在三维软件中通过草图绘制、特征拉伸、旋转切除、阵列装配等操作完成整体结构搭建，完整还原了仪表阀的阀座本体、操作手柄、调节阀芯、连接接口、锁紧组件等全部核心结构。模型在材质渲染阶段，针对不同部件匹配了对应工业材质：阀座本体采用哑光不锈钢材质，调整金属粗糙度参数还原锻压不锈钢的细腻磨砂质感，操作手柄采用亮面镀铬金属材质，通过调高反射率与高光强度模拟镀铬层的光亮镜面效果，密封衔接部位设置了轻微的橡胶材质质感，区分不同部件的材质属性差异，渲染时添加了柔和的环境光与定向投影，突出阀件的金属立体感与结构层次，清晰展现各部件的装配位置与衔接关系。设计过程中重点还原了该款仪表阀的三阀组式歧管结构，精准复刻了侧面内螺纹连接接口的螺纹牙型细节、手柄与阀芯的连接传动结构、阀杆部位的阶梯式密封结构，各活动部件的装配间隙按照真实工业装配公差设置，既保证模型外观的还原度，也清晰展现仪表阀的内部通路逻辑与操作结构。该款仪表阀多用于工业仪表测量管路的压力、差压测量场景，建模时特意保留了阀体表面的标识刻印区域细节，还原产品的工业标识特征，整体模型结构完整，细节刻画到位，可用于工业阀件的结构展示、管路装配模拟、产品演示等场景，能够直观呈现该型号仪表阀的整体构造与部件组成，帮助使用者快速理解这类仪表歧管阀的结构特点与装配逻辑。
