贝尔UH-1易洛魁直升机外观结构三维建模

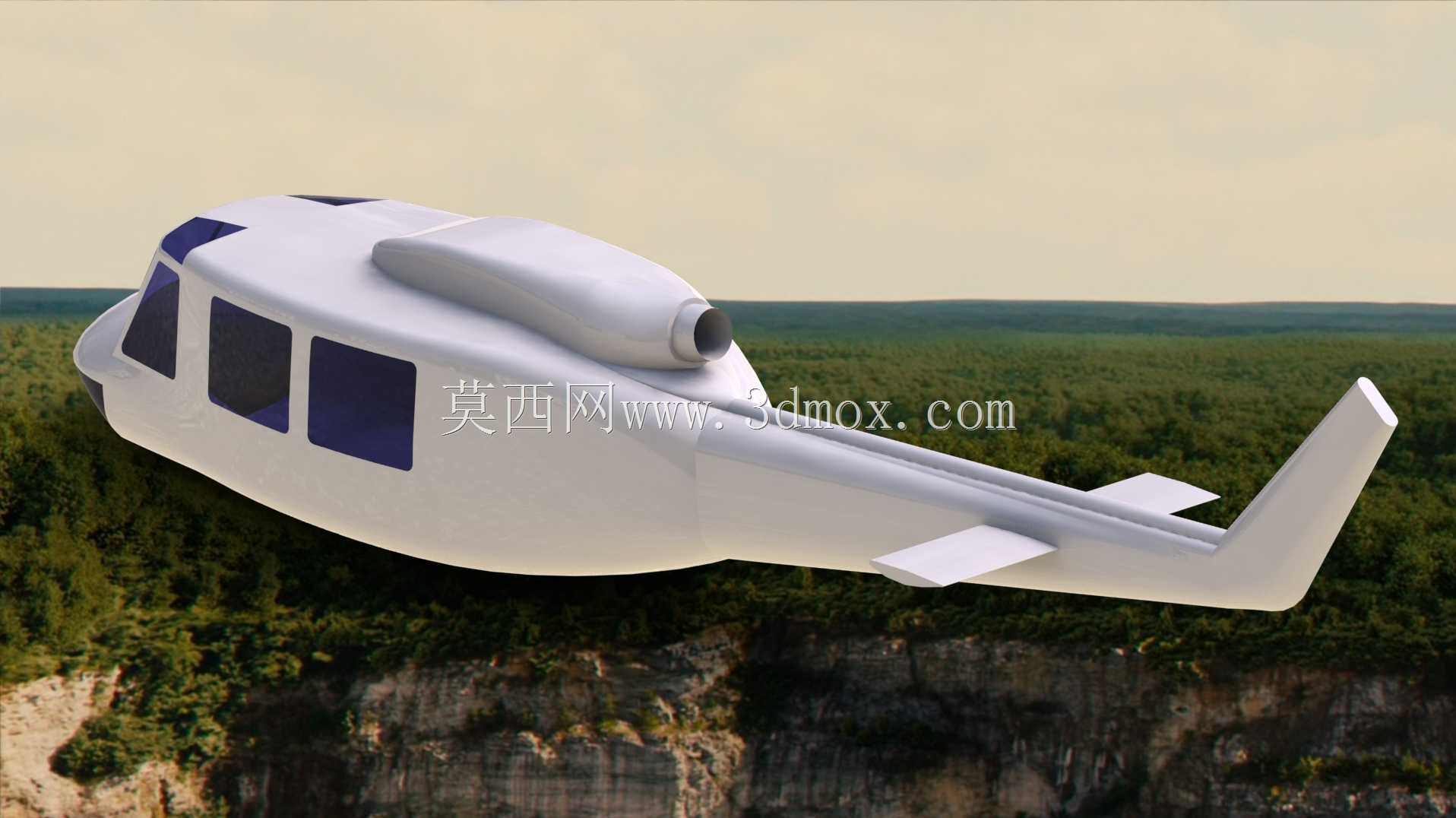

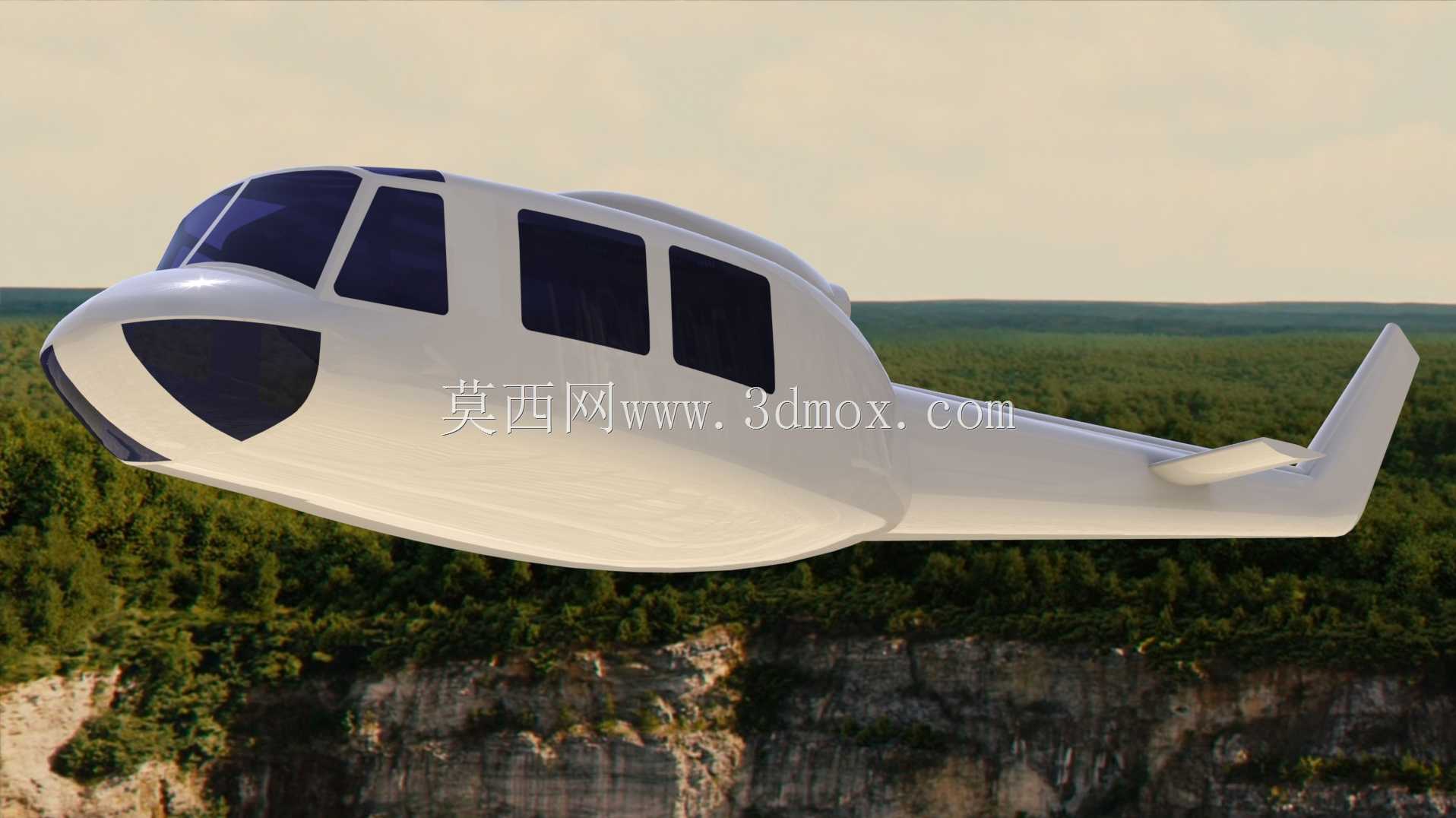

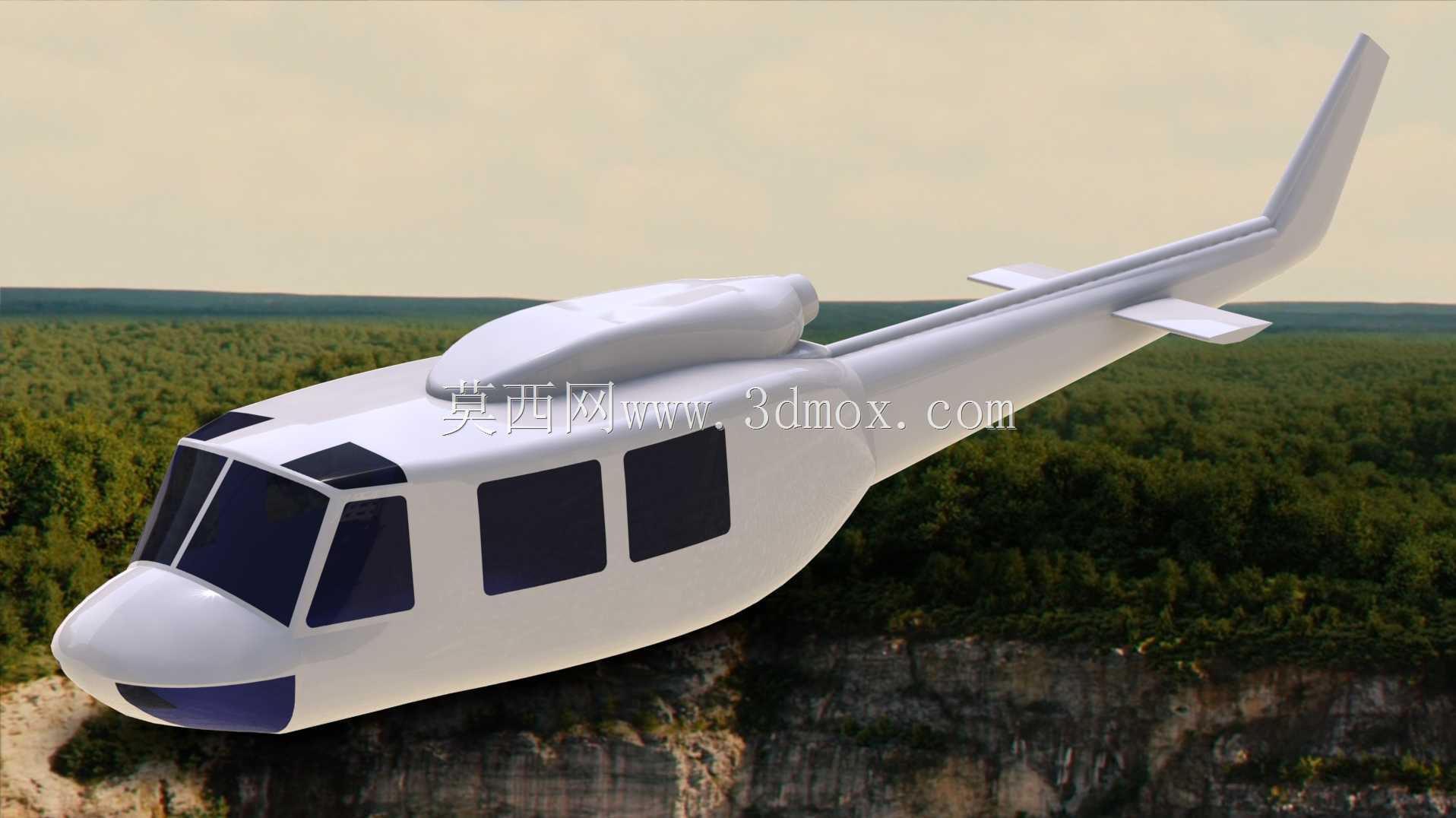

　　该模型还原的是经典通用直升机的机身主体结构，在航空装备研发、实训教学、场景仿真搭建等领域都有实际应用价值。从实际用途来看，这类通用直升机可承担人员投送、物资转运、低空侦察、应急救援等多种任务，机身结构的设计直接决定了舱室容积、气动阻力、载荷分布等核心性能参数。建模过程中优先还原了机身的流线型曲面特征，机头段采用收窄的钝头构型，能够降低前飞过程中的气动阻力，同时为驾驶舱观察窗预留足够的安装倾角，保证机组人员的前向与侧向视野。机身中段为乘员舱区域，侧面设置多扇矩形舷窗，舷窗的安装边界与机身蒙皮曲面做了平滑过渡，避免出现突兀的阶差导致飞行过程中产生额外的气动噪声。机身上部的发动机舱凸起结构，按照实际动力单元的安装尺寸做了等比例还原，

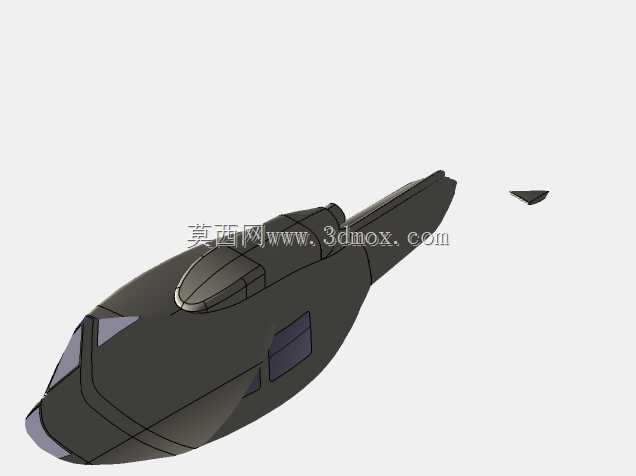

　　凸起部分的曲面与机身主曲面采用G2连续过渡，既保证了外形的流畅性，也预留了动力系统、传动系统的安装空间，不会出现结构干涉问题。机身尾部采用逐渐收窄的锥段设计，尾梁末端设置水平安定面，安定面的安装角与相对位置符合低空飞行时的姿态稳定需求，能够抵消旋翼旋转带来的反扭矩影响，提升飞行过程中的航向稳定性。从设计思路来看，建模时优先保证机身各段的截面尺寸符合实际载具的比例关系，乘员舱的内部宽度、高度边界满足人员乘坐与设备装载的空间需求，机身蒙皮的厚度按照航空薄壁结构的常规参数做了简化处理，既保留了结构特征，也不会让模型过于冗余。机身表面的台阶、曲面分块都按照实际制造过程中的蒙皮拼接逻辑做了还原，不同曲面之间的拼接缝位置避开了应力集中区域，

　　符合航空结构设计的基本准则。舷窗的边框采用内嵌式设计，安装边界与机身曲面的贴合度经过反复调整，不会出现曲面破面、缝隙过大的问题，能够直接用于后续的渲染出图、3D打印验证或者虚拟场景搭建。在实际工程应用中，这类机身模型可以作为气动仿真的基础几何模型，通过对机身表面的流场分析，优化局部曲面的曲率，降低飞行阻力；也可以用于结构强度校核的前处理环节，在模型基础上添加框、梁、桁条等内部承力结构，完成整机的有限元分析。对于实训教学场景而言，该模型能够帮助学员直观理解通用直升机的机身构型、各部件的相对位置关系，比平面图纸更具空间立体感，降低航空装备结构认知的学习门槛。建模过程中对机身表面的曲面质量做了严格控制，所有曲面都经过曲率检查，

　　没有出现褶皱、反凹等缺陷，表面的光滑度满足渲染与仿真的使用要求，尾梁与机身主体的连接段做了加强过渡处理，还原了实际结构中该区域的承力设计特征，水平安定面与尾梁的连接位置也符合实际的安装边界，能够直观展示尾翼组件的装配关系。
