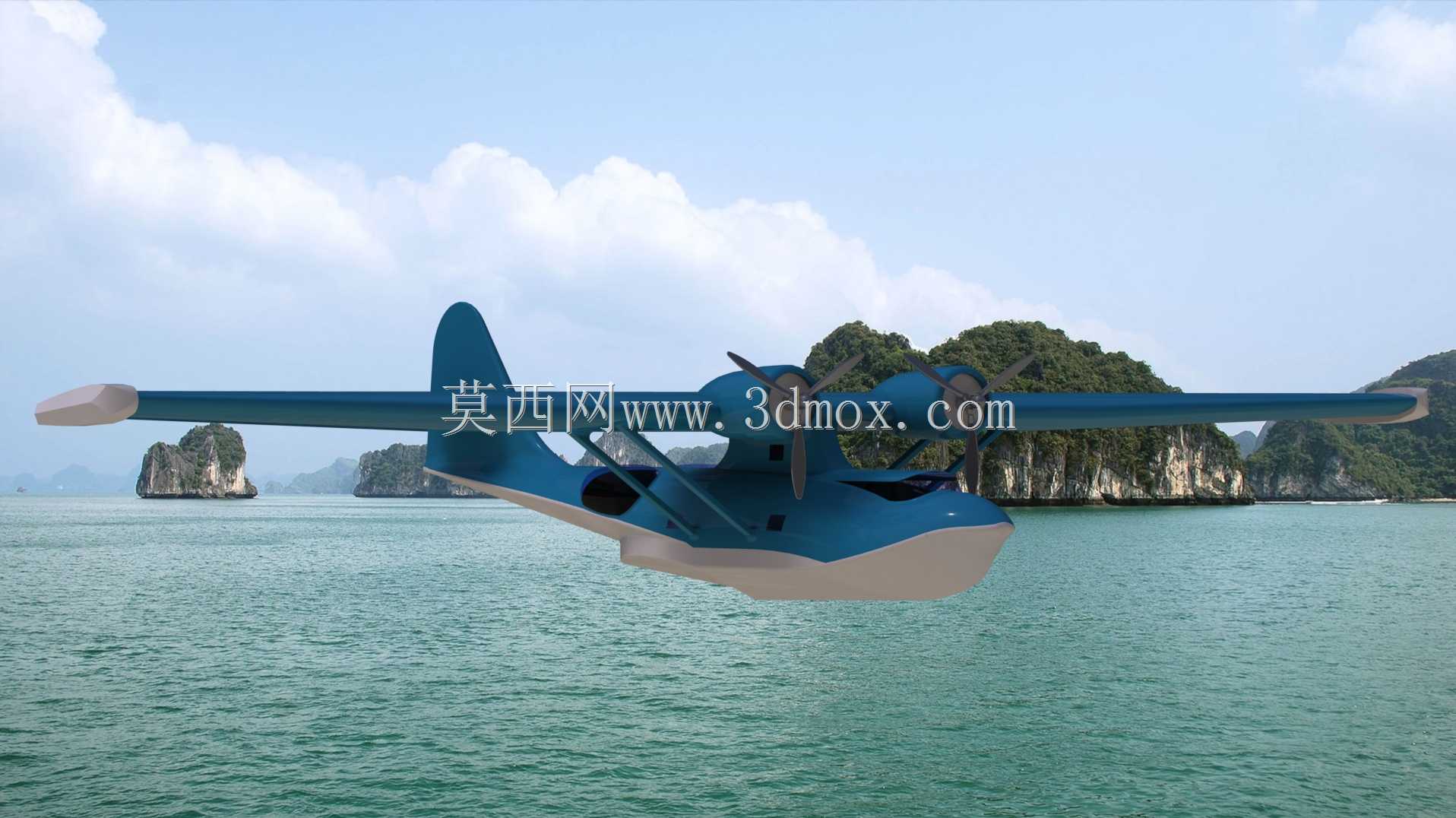

复古两栖水上救援消防飞行艇结构

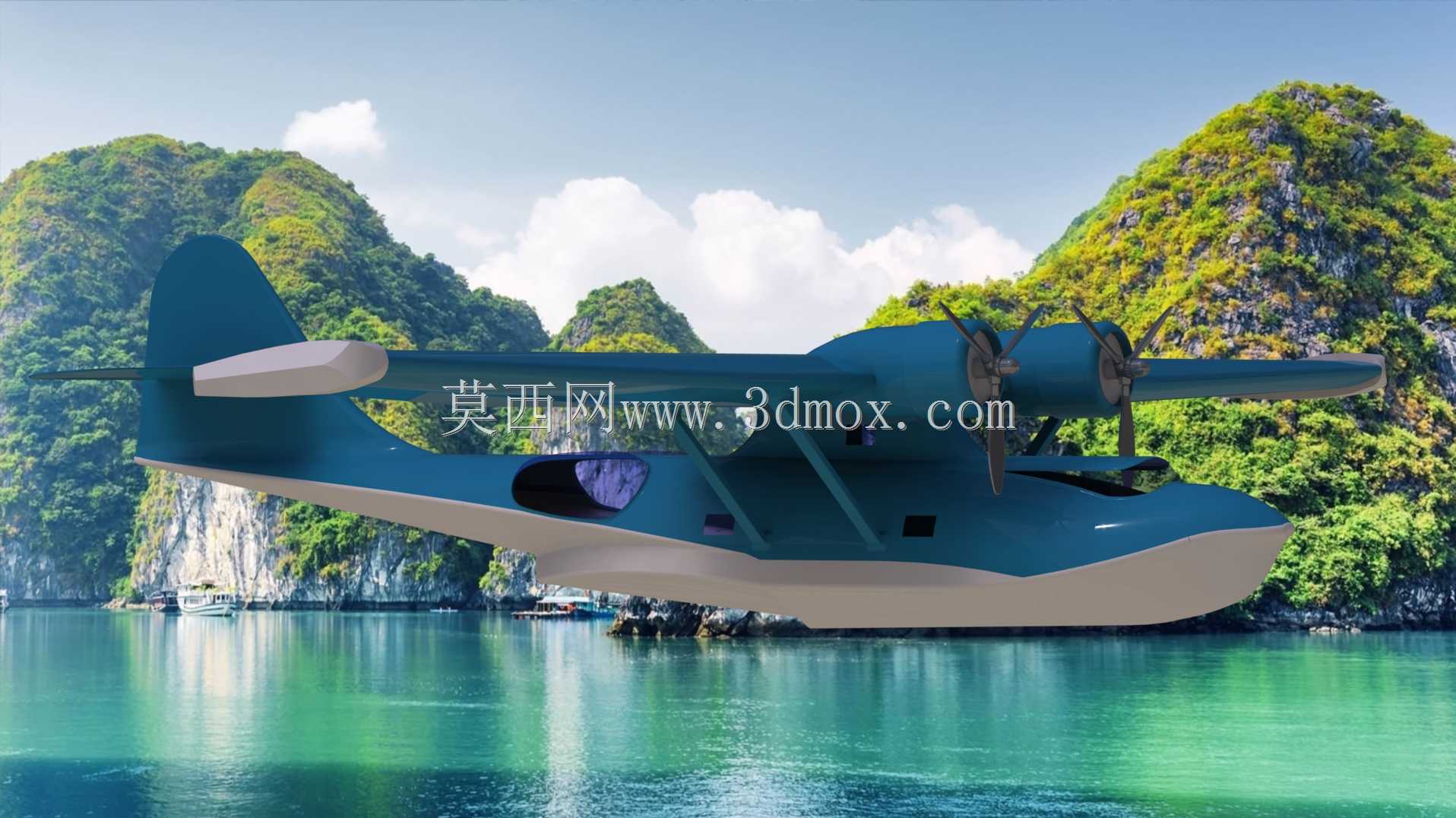

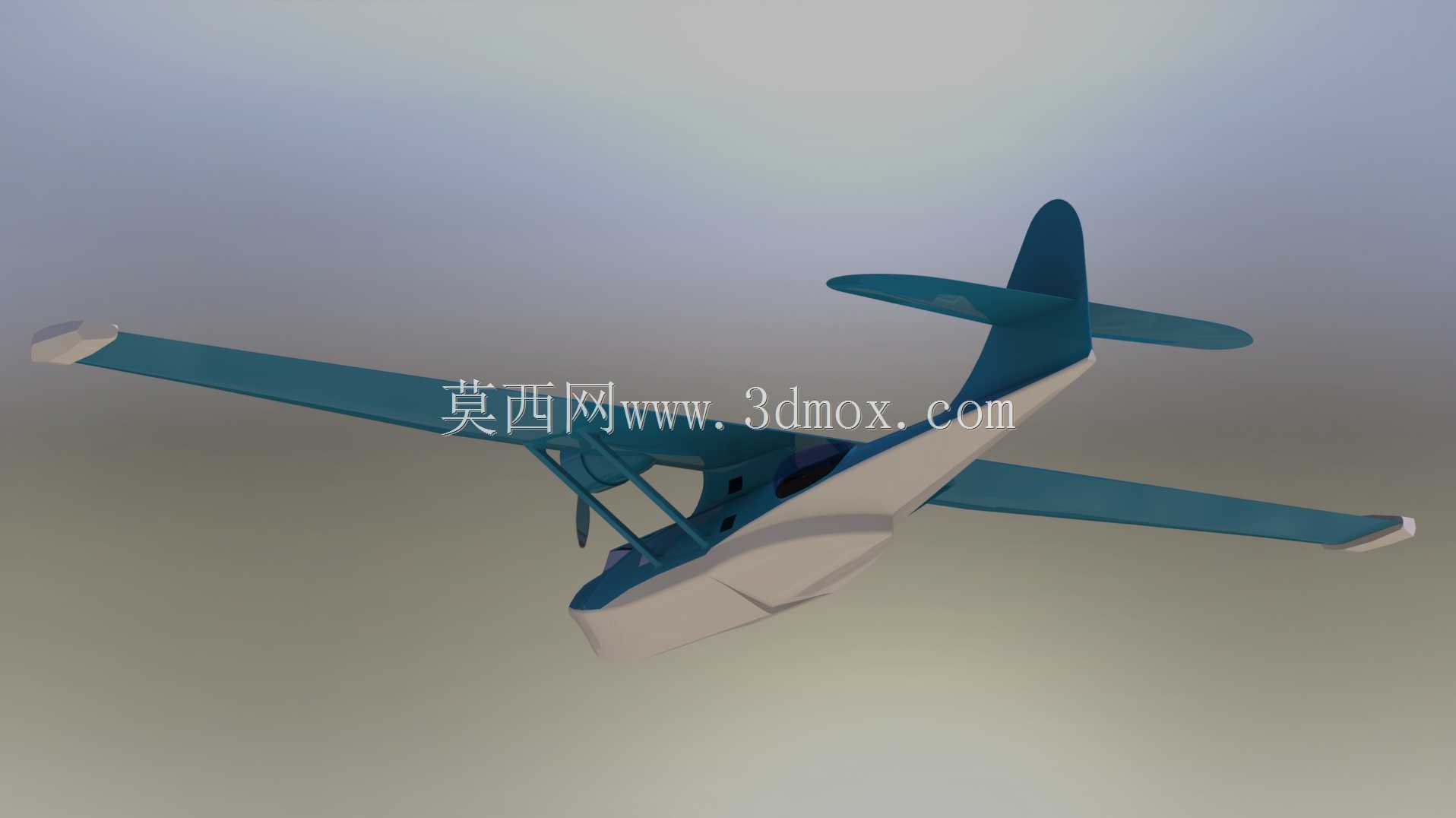

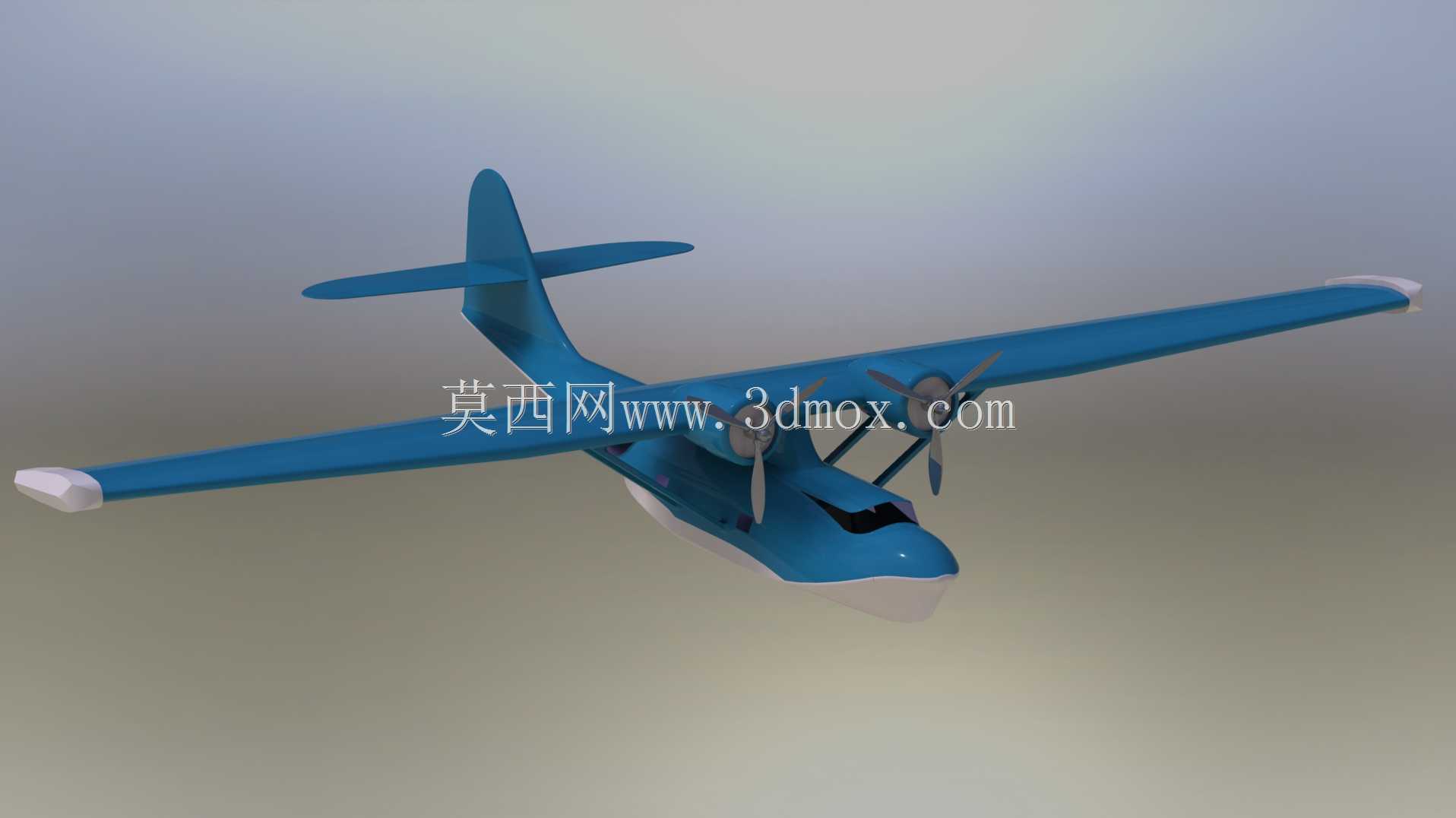

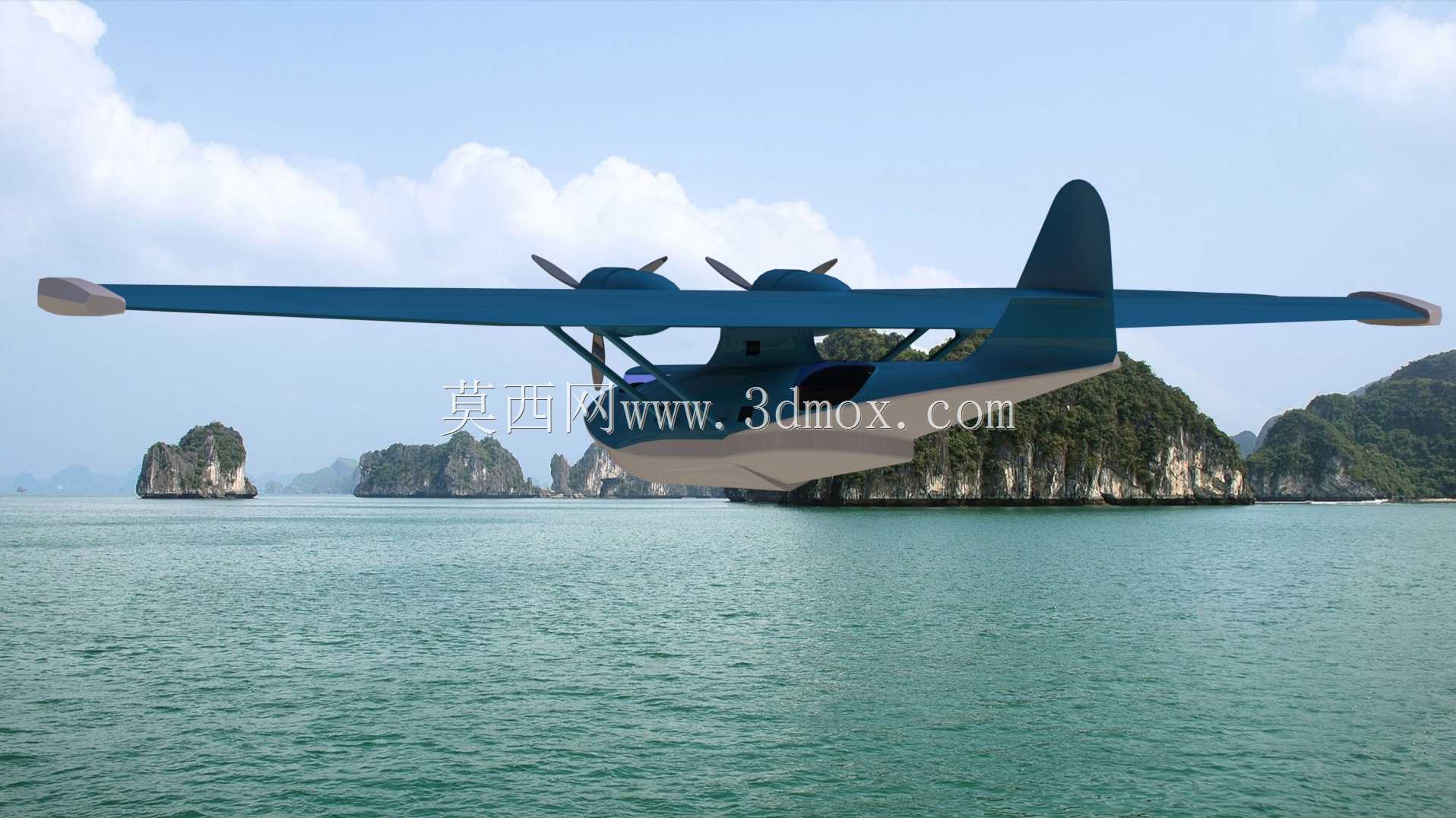

　　这款两栖飞行艇的结构设计，核心围绕水陆双场景起降的作业需求展开，机身下部采用船型滑行艇体构型，舭线位置设计有连续的断阶结构，能够在水面滑行阶段快速破开表层水膜，降低水动阻力，同时避免高速滑行时出现海豚跳失稳的问题，艇体两侧设置有小型稳定浮筒，在水面停泊、低速滑行阶段提供足够的横向稳性，抵消侧风、水面浪涌带来的倾覆力矩，浮筒与主翼之间采用流线型支撑结构连接，在保证结构强度的同时尽可能降低气动阻力。动力系统采用翼下吊装的多台星型活塞发动机布局，发动机安装位置高于机翼上表面，能够在水面起降时避免螺旋桨桨叶击打飞溅的水花，减少异物打桨的故障概率，螺旋桨采用等距剖面的金属桨叶，兼顾低速拉力与巡航效率，发动机整流罩与机翼前缘之间设计有导风通道，

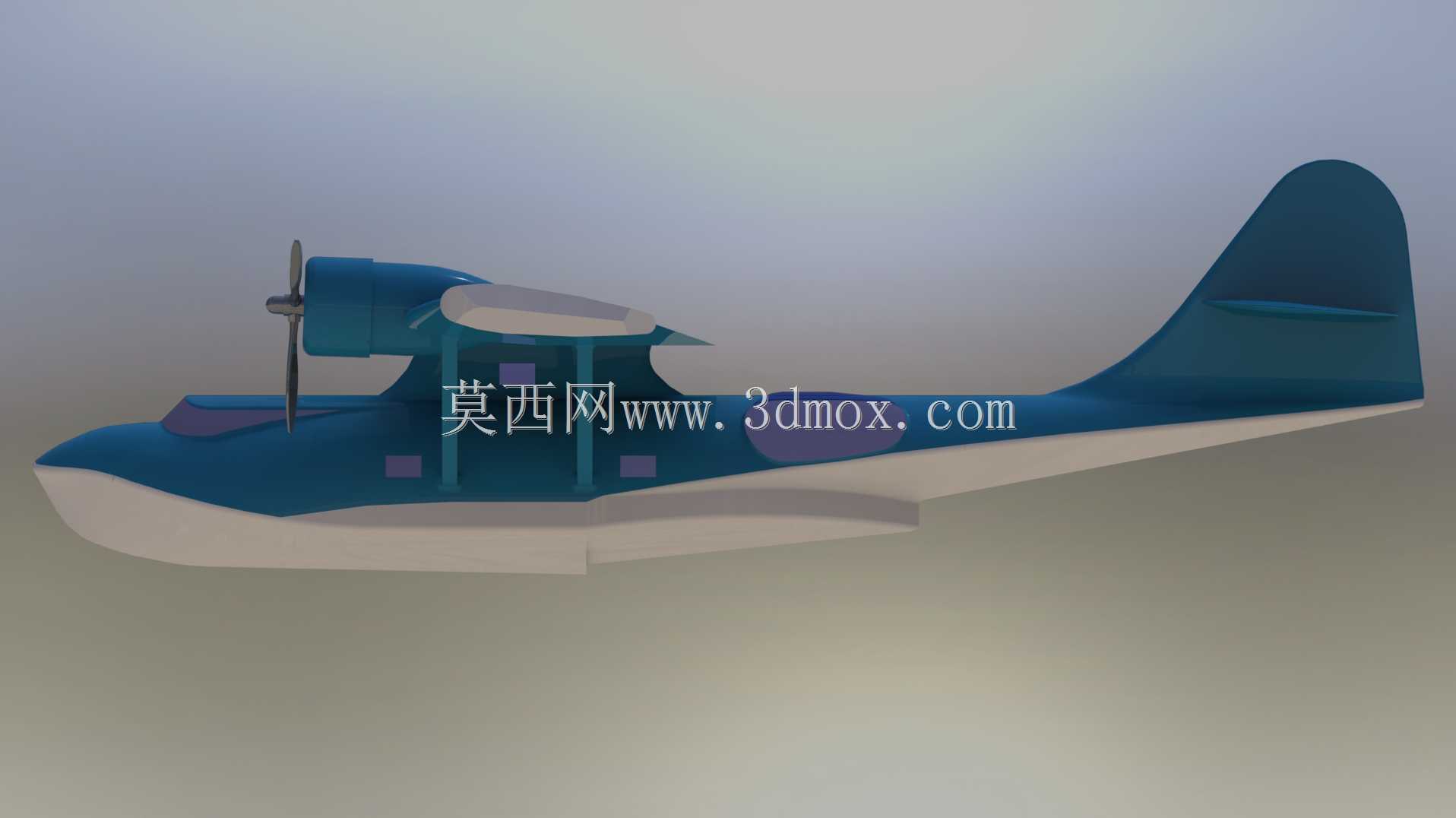

　　能够为发动机缸体提供足够的冲压冷却气流，无需额外设置大面积散热口增加阻力。机身主体采用半硬壳式结构，主承力框沿机身纵向等距布置，框之间通过长桁连接传递轴向载荷，外覆的蒙皮参与整体受载，在控制结构重量的同时保证机身的整体刚度，能够承受水面降落时的瞬时冲击载荷，以及空中机动时的气动载荷。机身内部的舱室划分兼顾作业功能与飞行需求，前部设置领航与驾驶舱，风挡采用多块平板钢化玻璃构型，减少曲面光学畸变对飞行员观察水面起降状态的干扰，中部舱室预留了足够的载荷空间，可根据任务需求搭载消防投水设备、救援担架、应急物资，舱门设置在机身左侧中部，位置高于水面满载吃水线，避免水面停泊时舱门进水，尾部舱段设置有尾翼连接结构，垂尾与平尾采用常规布局，平尾安装位置高于机身轴线，能够避开机身尾部在大迎角状态下的气流遮蔽区，保证低速飞行、尤其是水面降落进近阶段的操纵效率。主翼采用高置上单翼布局，翼根与机身背部的承力翼盒连接，这种布局一方面能够让机翼远离水面飞溅的浪花，减少盐雾、水汽对翼面结构的腐蚀，另一方面可以让机身下部的船型结构完全暴露在气流与水流中，不会被机翼干扰水面滑行的流场，机翼后缘设置有分裂式襟翼，在低速起降阶段可以向下大角度偏转，大幅提升机翼升力系数，缩短陆地跑道的滑跑距离，同时降低水面降落时的进近速度，减小着水冲击。起落架采用可收放式前三点布局，前起落架收纳于机身前部船艏的舱段内，主起落架分别收纳于两侧翼下的支撑浮筒舱内，陆地起降时起落架放下锁定，

　　能够承受陆地跑道的垂直冲击与侧向载荷，水面作业时起落架完全收于舱内，不会额外增加水动阻力，也避免了起落架结构在高速滑行时被水流冲击损坏。燃油系统的油箱布置于机翼内部的翼盒空间内，利用机翼的结构空间储存燃油，同时远离机身中部的载人/载物舱段，提升作业安全性，燃油管路沿翼肋内部的走线槽布置，避免暴露在外部气流中，减少环境温度变化对燃油输送的影响。在消防作业场景下，这款飞行艇可以在开阔水面滑行阶段快速完成汲水作业，无需返回陆地机场加注灭火介质，汲水口设置在船型机身的断阶后方，利用滑行时的动压将水注入机身内的储水舱，单次汲水时间可控制在数十秒内，汲水完成后即可直接爬升至作业高度，飞往火场上空执行投水作业，尤其适合山林火灾、

　　近海区域火灾等地面消防力量难以快速抵达的场景。在救援作业场景下，它可以直接在水面降落，营救落水人员、岛屿被困人员，无需依赖专用的机场跑道，对作业场地的要求极低，能够在偏远湖区、沿海岛礁、内陆河流等区域快速响应任务。设计过程中针对水陆两栖的特殊工况，对机身的密封结构做了针对性处理，所有机身口盖、舱门接缝处都设置有双道密封胶条，船型机身的下部蒙皮采用防腐蚀的铝合金材料，表面做阳极氧化处理，抵御长期接触水体带来的腐蚀问题，所有外部连接件都采用不锈钢材质，避免不同金属接触产生的电化学腐蚀。整机的重心控制经过多轮迭代调整，陆地状态、水面满载状态、燃油消耗后的空载状态下，重心都保持在气动焦点与水动稳心的合理区间内，保证不同装载状态下的飞行稳定性与水面操纵性，操纵系统的钢索、拉杆都沿机身承力结构布置，设置有防潮密封套，避免高湿环境下出现锈蚀卡滞。
