符合DIN8181标准的双节距传动滚子链

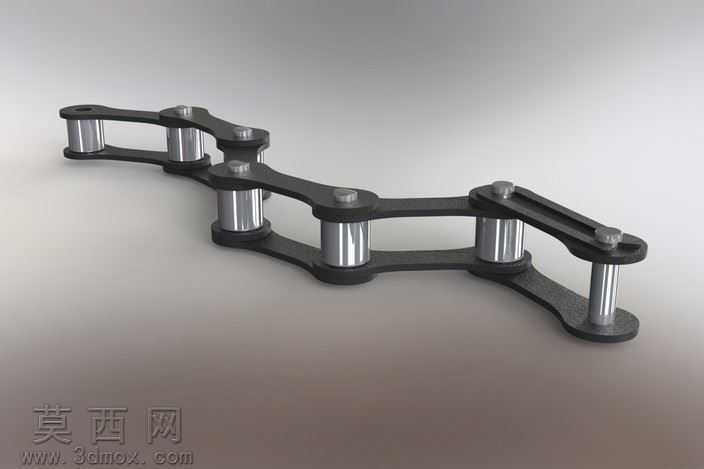

本模型为符合DIN8181标准的双节距传动滚子链，建模过程严格遵循德标链条的尺寸规范，先以链板、销轴、套筒、滚子四大核心零件为基础开展单体建模：首先绘制外链板与内链板的轮廓草图，通过拉伸特征生成链板实体，对链板的销轴孔、边缘倒角做精细化处理，还原实际冲压链板的圆角过渡与孔位公差特征；随后分别建模销轴、套筒、滚子三类回转类零件，通过回转特征生成基础实体后，对销轴两端的铆接部位、套筒与滚子的配合间隙做参数化设定，保证各零件装配时的配合关系符合实际机械装配要求。完成单体零件建模后，按照双节距链条的装配逻辑开展装配体搭建：先将套筒与内链板压装形成内链节，再穿入销轴完成外链板与内链节的铰接，通过阵列特征按照标准节距完成多节链节的连续装配，还原链条可灵活弯折的铰接特性，同时对相邻链节的转动角度做限位校验，避免出现装配干涉问题。材质与渲染阶段，针对不同零件的实际材质做差异化设置：链板采用发黑处理的合金钢材质，调整材质的粗糙度、金属度参数，还原发黑工艺带来的哑光深黑金属质感，表面添加细微的磨砂纹理模拟冲压加工的表面痕迹；销轴、套筒、滚子采用表面淬硬的轴承钢材质，设置高金属度、低粗糙度的材质参数，还原淬硬钢件的亮银色金属光泽，对滚子的外圆柱面做细微的抛光纹理处理，模拟实际零件的加工表面状态。场景渲染采用渐变灰色影棚背景，布置三点式布光，主光从侧上方打亮链条主体结构，辅光补全暗部细节避免死黑，轮廓光勾勒链条的边缘轮廓提升立体感，最终渲染效果清晰展现链条的整体结构与各零件的材质差异。设计思路上，本模型严格对标DIN8181标准的双节距链条参数，相较于标准滚子链拥有更长的节距，适用于低速、长距离的传动输送场景，建模过程中保留了各零件的独立参数，可根据实际使用需求调整链节数量、节距尺寸，适配不同的传动工况，模型可直接用于传动机构的运动仿真、装配干涉校验，也可作为机械设计教学、传动方案展示的素材使用。
