居住区弧形玻璃地板步行桥梁结构设计

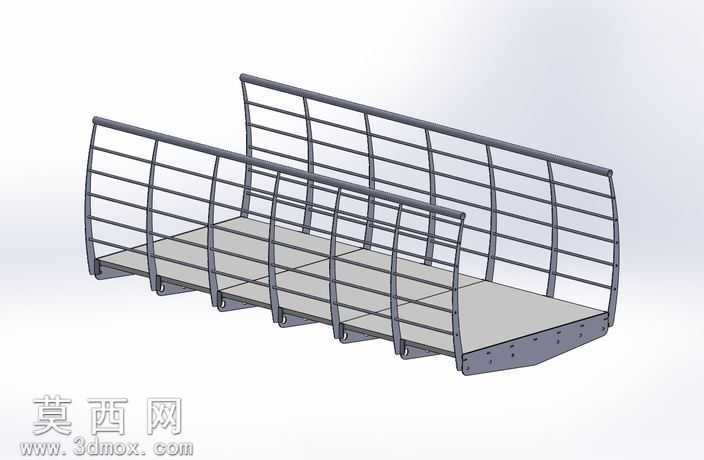

本模型为适用于居住区场景的玻璃地板步行桥梁三维设计成果，建模阶段采用参数化特征建模逻辑完成整体结构搭建，首先以桥梁实际通行荷载要求为基准，确定桥身整体的弧形轮廓走向，通过基准面绘制、引导线放样的方式生成桥身底部的承载基座，基座上预留均匀分布的安装固定孔位，匹配实际施工时的锚固安装需求。桥身地板区域采用模块化拼接设计，将整块玻璃地板拆分为多个等尺寸的矩形承载单元，每个单元边缘预留与金属框架的嵌合卡槽，既保证玻璃铺装的平整度，也为后期局部构件更换提供便利。两侧护栏采用与桥身弧度完全匹配的弧形金属框架结构，建模时通过等距曲面偏移生成护栏的内外轮廓，再通过线性阵列的方式排布横向护栏杆件，竖向支撑肋板按照受力分布规律设置间距，在保证护栏整体抗侧推强度的同时，避免杆件过密带来的视觉压抑感。材质渲染阶段，桥身金属框架部分赋予哑光深灰色金属材质，调整材质粗糙度参数模拟户外金属构件的磨砂质感，添加细微的颗粒纹理还原实际金属表面的氧化质感；玻璃地板部分赋予高透清玻材质，调整折射、反射参数模拟钢化玻璃的光学特性，在玻璃边缘添加轻微的倒角反射效果，还原真实玻璃铺装的光影表现。结构设计上充分考虑居住区步行桥的使用场景，整体桥身采用低坡度设计适配无障碍通行需求，护栏高度符合民用建筑安全防护规范要求，底部承载基座的加强筋结构按照均布荷载受力路径排布，在控制整体模型重量的同时保证结构强度达标，整体设计兼顾实用性与景观协调性，可适配居住区水景、高差步道等多种场景的使用需求。
